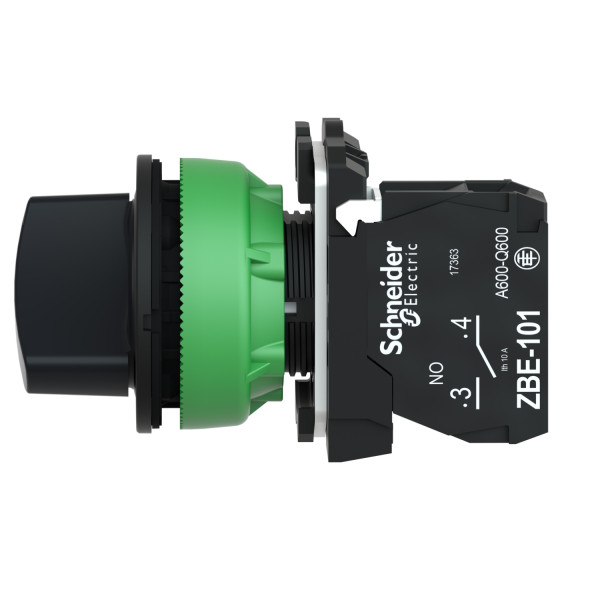

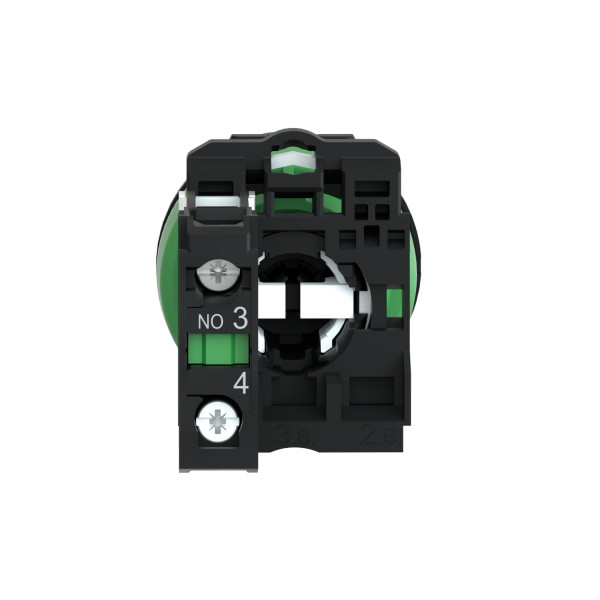

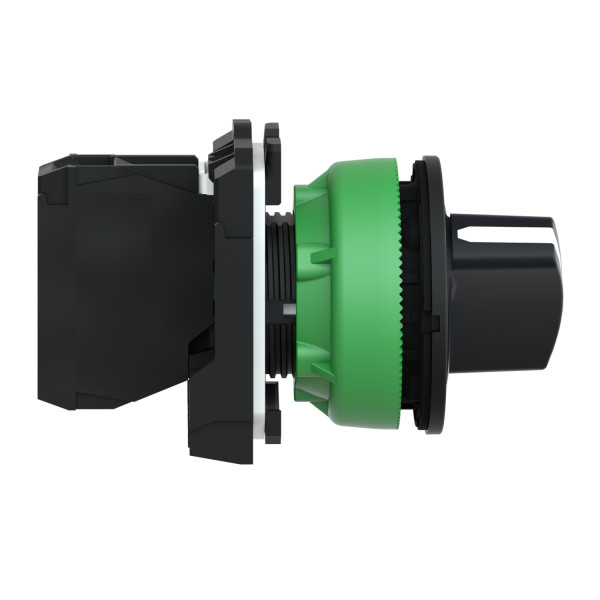

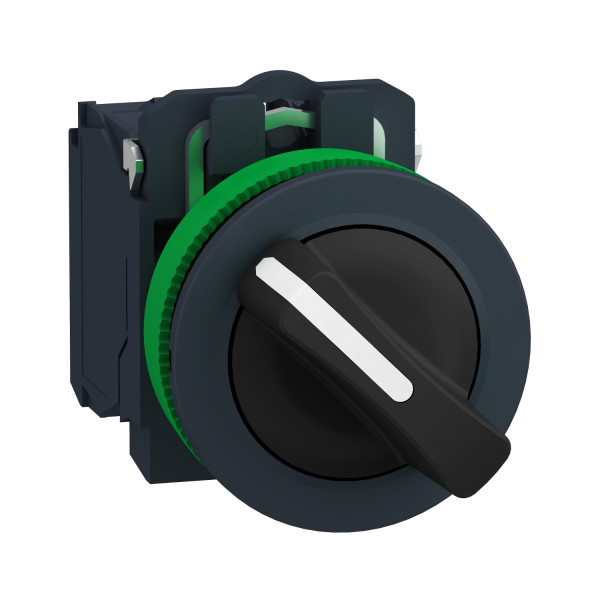

Bouton Tournant à Manette 1F diamètre 30 Schneider Harmony XB5
27.65 € HT 33.18 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 66 points de fidélité en achetant ce produit
Description
Bouton Tournant à Manette 1F Ø30 Schneider Harmony XB5
Ce bouton tournant à manette flush noir Harmony XB5, de la marque Schneider Electric, est un commutateur de circuit électrique. Il permet servant de rompre et de rétablir manuellement un circuit d’alimentation grâce à sa manette à 2 positions fixes. Ce commutateur est doté d’un contact fermé pouvant piloter l’ouverture et la fermeture du circuit. Ce bouton tournant peut gérer la circulation du courant sur un réseau alternatif ou continu d’une intensité de 0,1 à 6 A, avec une tension de 120 à 600 V. Ses borniers à vis-étriers sont compatibles avec des câbles souples ou rigides, avec ou sans embout d’une section de 1,5 mm2.
Les + du produit :
- Contact à action dépendante
- Collerette affleurante
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Harmony XB5
- Référence : SCHXB5FD21
- Côtes d’encombrement : 73 x 42 x 36,6 mm
- Nombre de positions : 2
- Description de contact : 1 F
- Bouton tournant à manette
- Collerette affleurante
- 2 positions
- Fixation Ø30
- Raccordement par vis-étrier
Caractéristiques du produit :
- [Ie] courant assigné d'emploi :
- 3 A à 240 V, AC-15
- 6 A à 120 V, AC-15
- 0,1 A à 600 V, DC-13
- 0,27 A à 250 V, DC-13
- 0,55 A à 125 V, DC-13
- 1,2 A à 600 V, AC-15
- [Ith] courant thermique conventionnel : 10 A
- [Ui] tension d'isolement : 600 V
- [Uimp] tension assignée de tenue aux chocs : 6 kV"
- Caractéristiques mécaniques "Degré de protection
- IP66
- IP67
- IP69
- IP69K
- Tenue aux chocs : IK03
- Couleur : noir
- Collerette : plastique gris foncé
- Contact : alliage d’argent
- Caractéristiques thermiques "Température ambiante de stockage : -40…70 °C
- Température ambiante de fonctionnement : -40…70 °C
Caractéristiques techniques
| Diamètre de trou | 30,5 mm |
| Couleur du bouton | Noir |
| Nombre de positions de commutation | 2,0 |
| Adapté à l'éclairage | Non |
| À rappel | Non |
| Couleur de bague frontale | Noir |
| Finition du raccordement électrique | Raccordement à vis |
| Indice de protection (ip) | Ip66 |
| Source lumineuse fournie | Non |
| Matériau de la bague frontale | Plastique |
| Avec bague frontale | Oui |
| Fonction de commutation encliquetable | Non |
| Nombre de contacts en tant que contacts à fermeture | 1,0 |
| Degré de protection (nema) | 13 |
| Finition de l'élément d'actionnement | Autre |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
