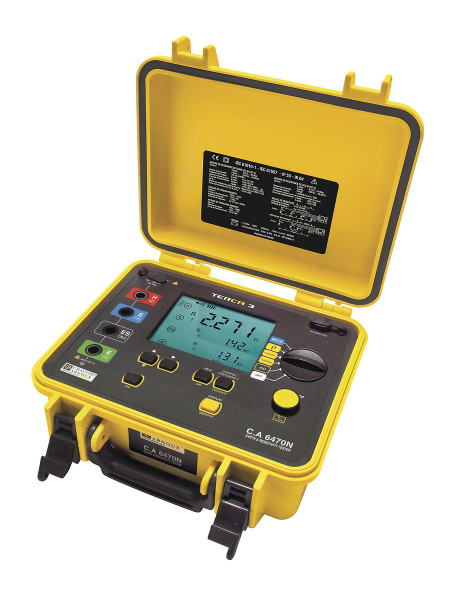

Contrôleur de terre et de résistivité CA6470N/TERCA 3 - Chauvin Arnoux

Description

Le CA6470N est la réponse aux besoins d'EDF et de RTE
Ref Chauvin : P01126506
Il comporte un grand écran LCD rétro éclairé ainsi qu’une batterie rechargeable par chargeur externe à relier au secteur ou à un allume cigare de véhicule.
Il est doté d’une fonction de mémorisation directe et ordonnée des résultats des mesures. Une sortie communication USB permet d’exporter les données sur PC afin de les exploiter, grâce au logiciel Ground Tester Transfer.
Les performances
Le C.A 6470N offre une précision accrue, environ 10 fois supérieure, grâce à la mesure de terre en 4 pôles. Cette méthode permet les mesures de faibles résistance de terre, indispensables pour répondre aux besoins des distributeurs et transporteurs d’énergie telle que EDF et RTE.
Le C.A 6470N garantie la fiabilité des mesures effectuées :

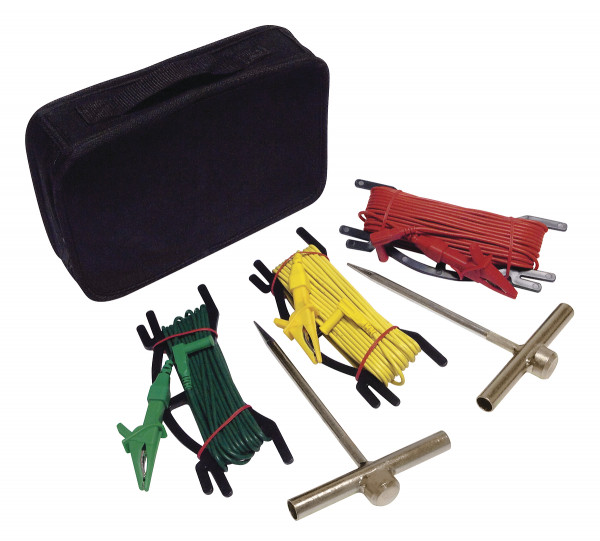

• par l’utilisation des méthodes traditionnelles à piquets
• par un auto-diagnostic au démarrage de chaque mesure, qui signale la présence d’éventuels défauts susceptibles de fausser les mesures (mauvaises connexions ou présence de signaux parasites)
• par des gammes de mesure étendue : 0,001 W à 100 kW
• par le réglage de la fréquence de mesure entre 41 Hz et 512 Hz

Plus les fonctionnalités de calcul évoluées et expertes :

• L'évolution logique du TERCA 2
• pour la mesure de couplage de terre, il suffit d’effectuer successivement les 3 mesures nécessaires et les contrôleurs calculent automatiquement le coefficient de couplage
• En mesure de résistivité du sol, la programmation des distances utilisées pour la mesure permet aux appareils le calcul automatique de r par les méthodes Wenner ou Schlumberger.
