Câble grade 3 multimédia Acohome TV + satellite cca couronne 100m

Description

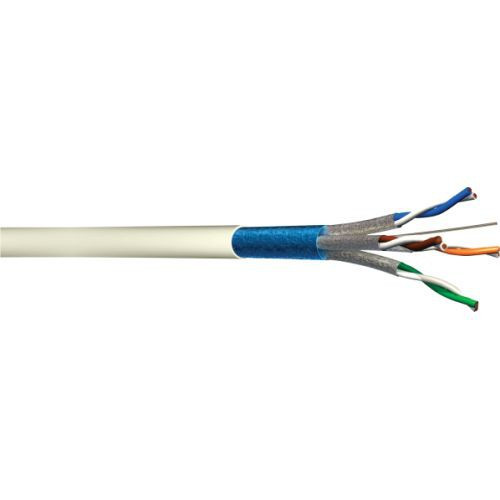

ACOHOME Cca Câble Grade 3 TV 4P LSOH-FR R7900A

Réseaux de communication pour les bâtiments résidentiels. Services simultanés des applications multimédias sur les prises RJ45 du logement (Téléphonie + ADSL, Ethernet 100 Mbits, TV numérique CATV, TNT HD/4K) sur les bandes VHF/UHF (900 MHz) et satellite (2200 MHz) Ethernet 1000 Mbits et 10 Gbits. Longueur maximale de câblage préconisée est de 45m. Gaine LSOH à très faible dégagement de fumée avec tresse en cuivre étamé

Les + du produit

• Performance au feu améliorée
• Euroclasse Cca Protection électromagnétique renforcée
• Câble souple Facile à lover dans les boîtiers
• Permet un tirage du câble plus facile et un raccordement aisé
• Compatible TV/SAT

Préconisation d’installation

Connecteur : Cat 6a blindé minimum suivant norme XP C 90 483 Gaine : Ø 20 minimum Dévider le câble à la déroulée pour éviter les torsions sur le câble.
Remarque : Pour distribuer la TV satellite au-delà d’une longueur comprise entre 12 et 22m en fonction de la configuration et du niveau du signal au Tableau de communication (HNI), il est nécessaire de prévoir un équipement actif (type amplificateur avec correcteur de pente). Vous trouverez plus d’information dans la norme XP C 90 483.

Les caractéristiques générales

• Couleurs: Ivoire
• Diamètre: 9.70 mm x 5.50 mm
• Poids:55 kg/km
• Pouvoir Calorifique Supérieur (PCS): 584 MJ/km / 0.162 KWh/m
• Tension max de pose: 90 N

Les caractéristiques mécaniques

Rayon de courbure

• Dynamique (à la pose): 40 mm
• Statique (posé): 20 mm

Plage de température

• En service - 20°C à + 60°C
• A l'installation 0°C à + 50°C
• Transport et stockage 0°C à + 50°C

Caractéristiques électriques à 20°C

Paires 1, 2 et 3

• Résistance en boucle du conducteur: ≤ 146.4 ohm / km
• Déséquilibre de résistance: < ou = 2 %
  Capacité linéique  < 50 nF/km
  Rigidité diélectrique: Courant continu 1kV pendant 1 minute = pas de claquage
• Résistance d'isolement (500 V) > ou = 5000 Mohm . km
• Déséquilibre de capacité  Réel-terre < ou = 1600 pF/km
• Impédance caractéristique à 100 MHz 100 + ou - 5 ohm
  Vitesse de propagation nominal 78 %
  Différence de temps de propagation  ≤ 40 ns

Paire 4

• Résistance en boucle du conducteur:  ≤ 146.4 ohm / km
• Déséquilibre de résistance:  < ou = 2 %
  Capacité linéique:  < 48 nF/km
  Rigidité diélectrique: Courant continu 1kV pendant 1 minute = pas de claquage
• Résistance d'isolement (500 V): > ou = 5000 Mohm . km
• Déséquilibre de capacité  Réel-terre: < ou = 1600 pF/km
• Impédance caractéristique à 100 MHz :100 + ou - 5 ohm
  Vitesse de propagation nominal 78 %
  Différence de temps de propagation  ≤ 40 ns

Normes

• Câbles: Draft XP C 93 531-17 : A1
• Câblage résidentiel: XP C 90 483
• Installation: NF C 15-100 / UTE C 15-900 / EN 50173-4
• Directive Européenne: RoHS 2011/65/UE  REACH 1907/2006/EC

Comportement au feu

Europe

• Type: 4P
• Euroclasse: Cca-s1,d1,a1
• Normes: IEC 60332-1, EN 50399,  IEC 60754-2
• Déclaration de performance: 18G3TV002

Hors Europe

• Non propagateur de la flamme NF C 32-070 2.1 (C2) / IEC 60332-1
• Faible corrosivité des gaz IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3
• Faible toxicité IEC 60754-1 / EN 50267-2-1
