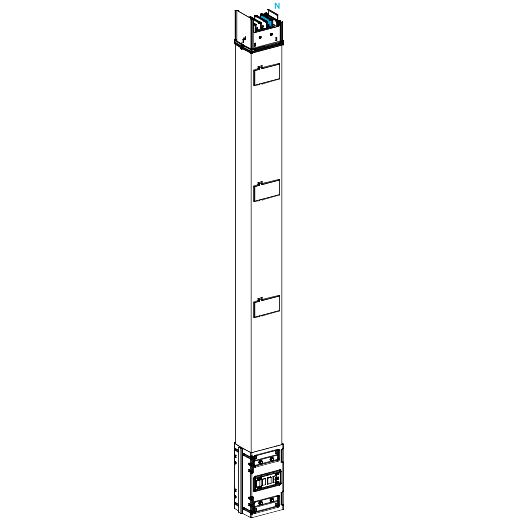

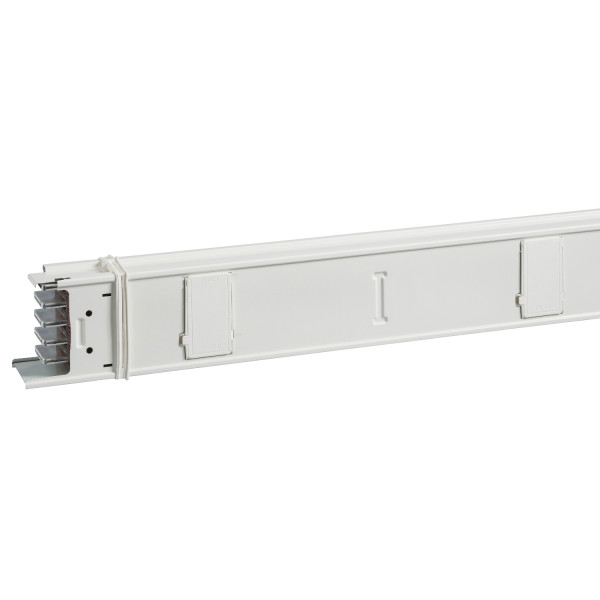

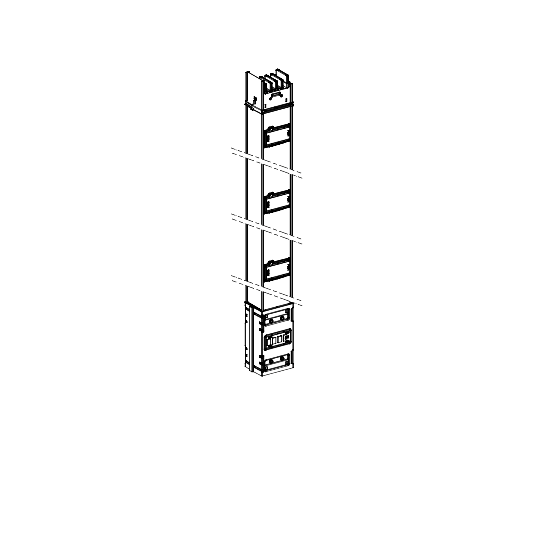

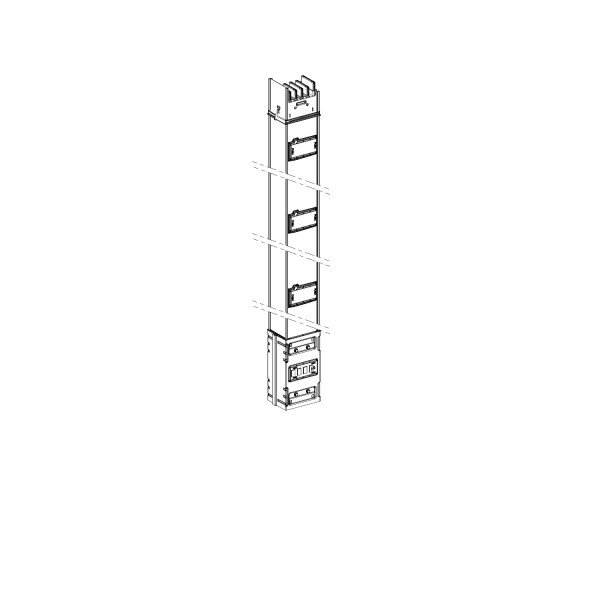

ELMT DISTRIBUTION 2M 3 TRAPPES 1000A
2175.86 € HT 2611.03 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 5222 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Canalis
- Nom du produit : KS
- Type de produit ou de composant : Busbar trunking
- Description du jeu de barre : Rising main
- Matière : Aluminium
- Application de l'appareil : Rise medium power distribution
- [ie] courant assigné d'emploi : 1000 A 35 °C
- Polarité gaine électrique du jeu de barre : 3L + N + PE
- Nombre de sorties de dérivation : 3
- [ue] tension assignée d'emploi : 230...690 V
- Fréquence du réseau : 50/60 Hz
- [uimp] tension assignée de tenue aux chocs : 8 kV
- [ui] tension assignée d'isolement : 690 V
- [icw] courant assigné de courte durée admissible : 37.4 kA
- [ipk] courant assigné de crête admissible : 78.7 kA
- Raccordement électrique : Lubricated sliding contact
- Radiated magnetic field : 1.21 µT
- Thermal stress limit : 1758 kA².s
- Thdi : 0...15 % 1000 A / 15...33 % 800 A / 33...100 % 630 A
- Tension de déchet : 0.005 V 1 50 Hz with 1A for 100 m long / 0.007 V 0.9 50 Hz with 1A for 100 m long / 0.007 V 0.8 50 Hz with 1A for 100 m long / 0.008 V 0.7 50 Hz with 1A for 100 m long
- Mode d'installation : Par vis
- Position du pôle neutre : Droite
- Normes : IEC 60439-2 / IEC 61439-6
- Type de dimension : Fix
- Largeur : 146 mm
- Profondeur : 113 mm
- Hauteur : 2 m
- Couleur : RAL 9001 : blanc
- Masse du produit : 38.6 kg
Caractéristiques techniques
Couleur | Blanc |
Numéro ral | 9001,0 |
Nombre de conducteurs (sans mise à la terre) | 4,0 |
Nombre de pôles | 5,0 |
Longueur | 2,0 mm |
Indice de protection (ip) | Ip55 |
Tension assignée à ca 50 hz | 690,0 V |
Nombre de points de dérivation | 3,0 |
Courant assigné ca 50 hz | 1000,0 A |
Cloison coupe-feu | Non |
Compensation de dilatation | Oui |
