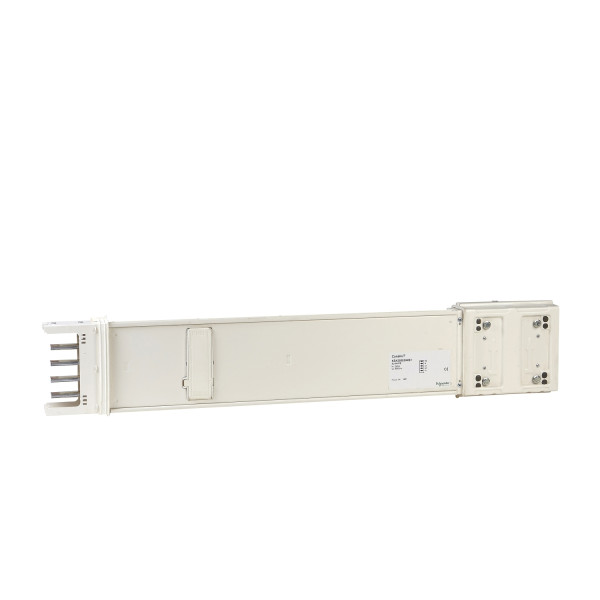

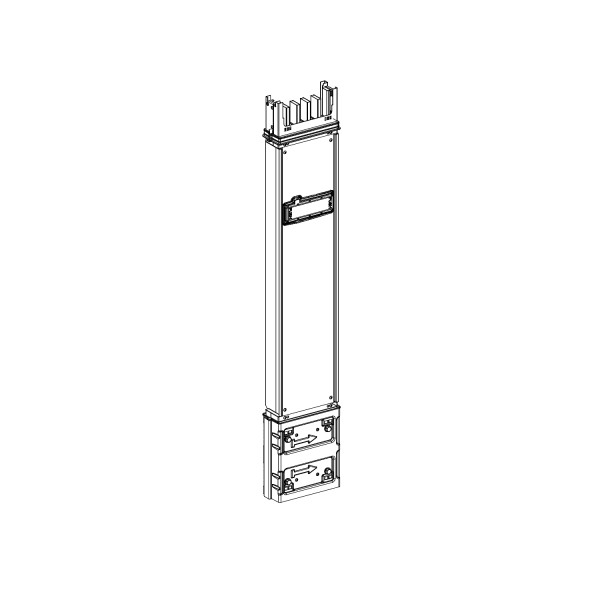

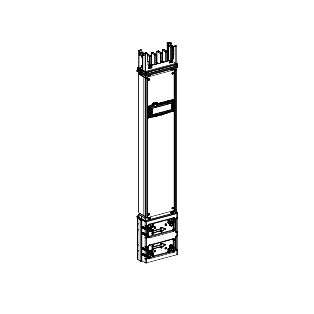

Schneider Electric Elément de distribution 0.8M 1 Trappes 250A
754.58 € HT 905.50 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 34-39 jours Délai estimatif
Jusqu'à 1811 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Canalis
- Nom du produit : KS
- Type de produit ou de composant : Busbar trunking
- Description du jeu de barre : Riser foot
- Matière : Aluminium
- Application de l'appareil : Rise medium power distribution
- [ie] courant assigné d'emploi : 250 A 35 °C
- Polarité gaine électrique du jeu de barre : 3L + N + PE
- Nombre de sorties de dérivation : 1
- [ue] tension assignée d'emploi : 230...690 V
- Fréquence du réseau : 50/60 Hz
- [uimp] tension assignée de tenue aux chocs : 8 kV
- [ui] tension assignée d'isolement : 690 V
- [icw] courant assigné de courte durée admissible : 10 kA
- [ipk] courant assigné de crête admissible : 28 kA
- Raccordement électrique : Lubricated sliding contact
- Radiated magnetic field : 0.52 µT
- Thermal stress limit : 100 kA².s
- Thdi : 0...15 % 250 A / 15...33 % 200 A / 33...100 % 160 A
- Tension de déchet : 0.022 V 0.9 50 Hz with 1A for 100 m long / 0.022 V 0.8 50 Hz with 1A for 100 m long / 0.021 V 0.7 50 Hz with 1A for 100 m long / 0.018 V 1 50 Hz with 1A for 100 m long
- Mode d'installation : Par vis
- Support de montage : Foot riser
- Position du pôle neutre : Droite
- Normes : IEC 60439-2 / IEC 61439-6
- Type de dimension : Fix
- Largeur : 146 mm
- Profondeur : 54 mm
- Hauteur : 800 mm
- Couleur : RAL 9001 : blanc
- Masse du produit : 5.4 kg
Caractéristiques techniques
Couleur | Blanc |
Numéro ral | 9001,0 |
Nombre de conducteurs (sans mise à la terre) | 4,0 |
Nombre de pôles | 5,0 |
Longueur | 0,8 mm |
Indice de protection (ip) | Ip55 |
Tension assignée à ca 50 hz | 690,0 V |
Tension assignée à ca 50 hz | 690 V |
Nombre de points de dérivation | 1,0 |
Courant assigné ca 50 hz | 250,0 A |
Cloison coupe-feu | Non |
Compensation de dilatation | Non |
