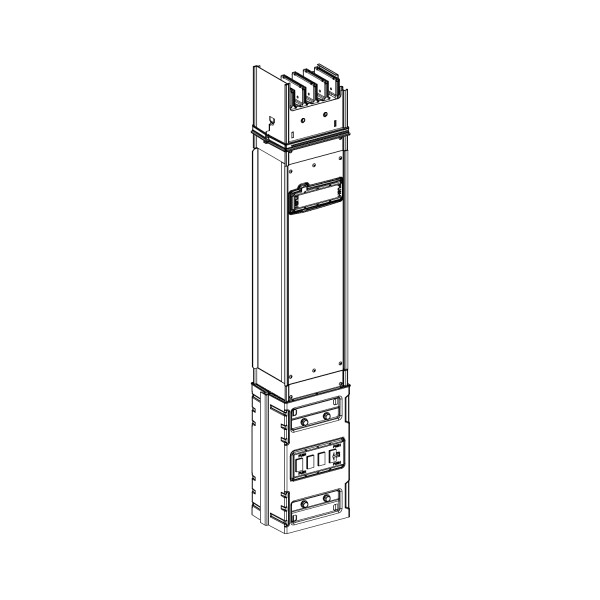

Schneider Electric Elément de distribution 0.8M 1 Trappes 630A

Description

• Gamme de produits : Canalis
• Nom du produit : KS
• Type de produit ou de composant : Busbar trunking
• Description du jeu de barre : Riser foot
• Matière : Aluminium
• Application de l'appareil : Rise medium power distribution
• [ie] courant assigné d'emploi : 630 A 35 °C
• Polarité gaine électrique du jeu de barre : 3L + N + PE
• Nombre de sorties de dérivation : 1

• [ue] tension assignée d'emploi : 230...690 V
• Fréquence du réseau : 50/60 Hz
• [uimp] tension assignée de tenue aux chocs : 8 kV
• [ui] tension assignée d'isolement : 690 V
• [icw] courant assigné de courte durée admissible : 32.1 kA
• [ipk] courant assigné de crête admissible : 67.5 kA
• Raccordement électrique : Lubricated sliding contact
• Radiated magnetic field : 0.66 µT
• Thermal stress limit : 1225 kA².s
• Thdi : 0...15 % 630 A / 15...33 % 500 A / 33...100 % 400 A
• Tension de déchet : 0.011 V 1 50 Hz with 1A for 100 m long / 0.013 V 0.9 50 Hz with 1A for 100 m long / 0.013 V 0.8 50 Hz with 1A for 100 m long / 0.012 V 0.7 50 Hz with 1A for 100 m long
• Mode d'installation : Par vis
• Support de montage : Foot riser
• Position du pôle neutre : Droite
• Normes : IEC 60439-2 / IEC 61439-6
• Type de dimension : Fix
• Largeur : 146 mm
• Profondeur : 113 mm
• Hauteur : 800 mm
• Couleur : RAL 9001 : blanc
• Masse du produit : 12.1 kg
