Photo(s) non contractuelle(s)

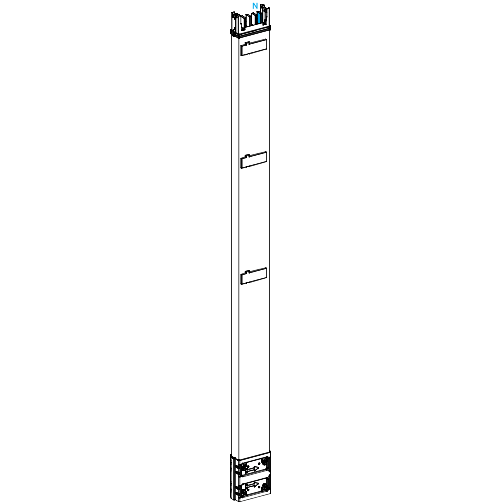

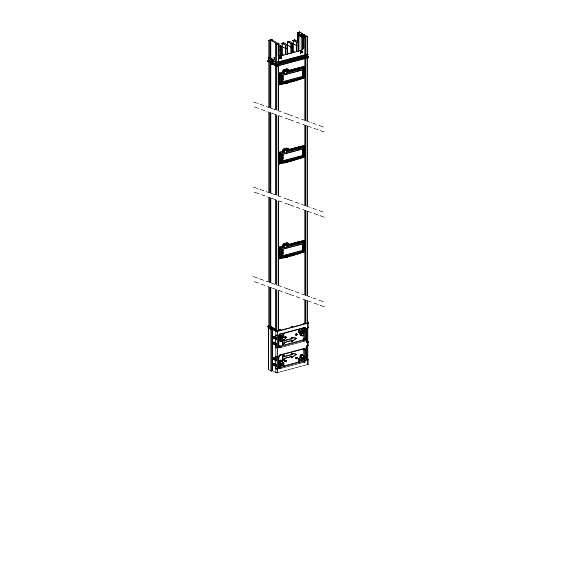

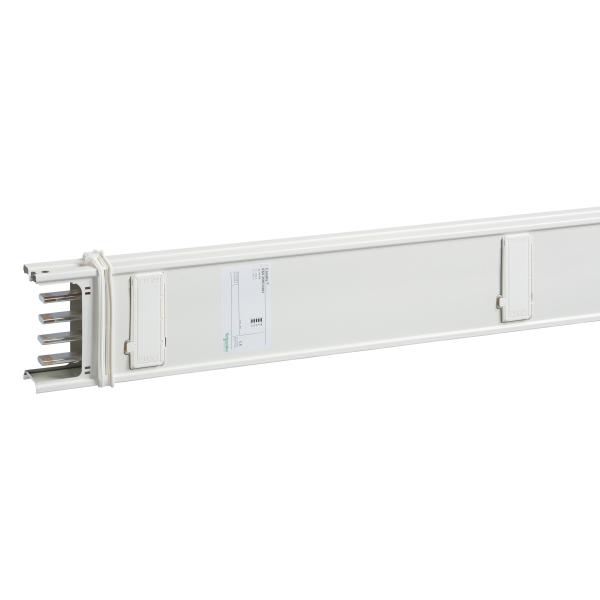

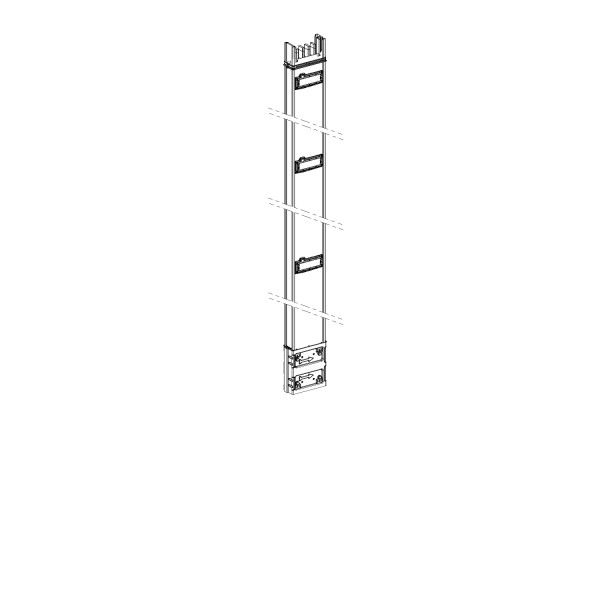

ELMT DISTRIBUTION 2M 3 TRAPPES 100A
344.04 € HT 412.85 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 825 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Canalis
- Nom du produit : KS
- Type de produit ou de composant : Busbar trunking
- Description du jeu de barre : Rising main
- Matière : Aluminium
- Application de l'appareil : Rise medium power distribution
- [ie] courant assigné d'emploi : 100 A 35 °C
- Polarité gaine électrique du jeu de barre : 3L + N + PE
- Nombre de sorties de dérivation : 3
- [ue] tension assignée d'emploi : 230...690 V
- Fréquence du réseau : 50/60 Hz
- [uimp] tension assignée de tenue aux chocs : 8 kV
- [ui] tension assignée d'isolement : 690 V
- [icw] courant assigné de courte durée admissible : 2.6 kA
- [ipk] courant assigné de crête admissible : 15.7 kA
- Raccordement électrique : Lubricated sliding contact
- Radiated magnetic field : 0.19 µT
- Thermal stress limit : 6.8 kA².s
- Thdi : 0...15 % 100 A / 15...33 % 80 A / 33...100 % 63 A
- Tension de déchet : 0.138 V 1 50 Hz with 1A for 100 m long / 0.13 V 0.9 50 Hz with 1A for 100 m long / 0.106 V 0.7 50 Hz with 1A for 100 m long / 0.118 V 0.8 50 Hz with 1A for 100 m long
- Mode d'installation : Par vis
- Position du pôle neutre : Droite
- Normes : IEC 60439-2 / IEC 61439-6
- Type de dimension : Fix
- Largeur : 146 mm
- Profondeur : 54 mm
- Hauteur : 2 m
- Couleur : RAL 9001 : blanc
- Masse du produit : 8.1 kg
Caractéristiques techniques
| Couleur | Blanc |
| Largeur | 54,0 mm |
| Modèle | Unique |
| Hauteur | 146,0 mm |
| Flexible | Non |
| Numéro ral | 9001,0 |
| Nombre de conducteurs (sans mise à la terre) | 4,0 |
| Nombre de pôles | 5,0 |
| Longueur | 2000,0 mm |
| Indice de protection (ip) | Ip55 |
| Tension assignée à ca 50 hz | 690,0 V |
| Tension assignée à ca 50 hz | 690 V |
| Nombre de points de dérivation | 3,0 |
| Courant assigné ca 50 hz | 100,0 A |
| Longueur de la boîte de rail | 2000 mm |
