Photo(s) non contractuelle(s)

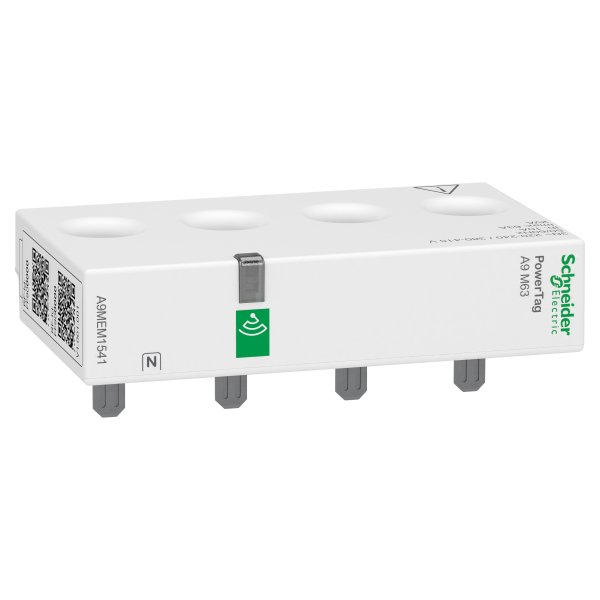

Capteur de Mesure Radio-Fréquence 3P+N 63 A Amont PowerTag Schneider – pour iC60/iiD/DT60
250.21 € HT 300.25 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 28-33 jours Délai estimatif
Jusqu'à 600 points de fidélité en achetant ce produit
Description
Capteur de Mesure Radio-Fréquence 3P+N 63 PowerTag Schneider Electric
Ce capteur de mesure PowerTag, de la marque Schneider Electric, est un dispositif de contrôle servant à surveiller un circuit électrique d’un appareil. Il permet de mesurer et de détecter la présence d’une tension, d’une énergie et d’une puissance active, d’un courant et d’un facteur de puissance sur un disjoncteur. Ce dispositif se monte en amont d’un disjoncteur triphasé avec neutre pour assurer la répartition des coûts, la surveillance de charge ou de circuit et pour signaler par alarme la détection d’une surcharge. Ce capteur de mesure est compatible avec les disjoncteurs de la gamme iC60/iiD/DT60 avec un calibre allant jusqu’à 60 A.
Les + du produit :
- Protocole de communication Modbus TCP/IP
- Raccordement par connecteur à dent
Caractéristiques principales :
- Gamme : Acti 9
- Nom du produit : PowerTag
- Fonction produit : Capteur d'energie
- Application spécifique du produit : Répartition des coûtsAlarme sur surchargeSurveillance de la tension des disjoncteurs
- Accessoires associés : Smartlink SI B EthernetSmartlink SI D Ethernet
- Segment de marché : Surveillance de la tension des disjoncteursRépartition des coûtsAlarme sur surcharge
- Compatibilité de gamme : Multi 9 C60Multi 9 IDActi 9 iK60Acti 9 iKQActi 9 iIDActi 9 iID KActi 9 K60Acti 9 iKQE RCBOActi 9 Reflex iC60Acti 9 terminal simple iC60Multi 9 C32NActi 9 iC65Multi 9 C65Wiser Link
- Protocole de communication : Modbus TCP/IP via Smartlink SI B EthernetModbus TCP/IP via Smartlink SI D
- Pas de raccordement : 18 mm
- Emplacement de montage : Montant
- Description des pôles : 3P + N4P
- Pas de 9 mm : 0
- Classe de précision : Class 1 current IEC 61557-12Classe 0,5 tension IEC 61557-12Class 1 active power IEC 61557-12Class 1 active energy IEC 61557-12
- Type de réseau de communication : Sans fil
- Destination du produit : Tableau electrique
- Type de mesure : Énergie
- Mode d'installation : Connecter
- Courant de mesure : 0...63 A
- Type d'alarmes : Surcharge 50 %Surcharge 80 %Perte de tension
- Support de transmission du médium : Radio frequency 2.4...2.4835 GHz in compliance with IEEE 802.15.4
Caractéristiques complémentaires :
- Raccordement électrique : Connector tooth
- [us] tension d'alimentation : 415 V
- Fréquence du réseau : 50/60 Hz
- Puissance consommée : 1 VA
- Altitude de fonctionnement : 0…2000 m
- Température de fonctionnement : -25…60 °C
- Température ambiante pour le stockage : -25…60 °C
- Mode de raccordement :
- Câble, à l'intérieur l'appareil, pour 1x 1,5…16 mm² rigide câble(s) sans embout
- Câble, à l'intérieur l'appareil, pour 2x 1,5…2,5 mm² rigide câble(s) sans embout
- Câble, à l'intérieur l'appareil, pour 1x 1,5…16 mm² souple câble(s) sans embout
- Câble, à l'intérieur l'appareil, pour 2x 1,5…2,5 mm² souple câble(s) sans embout
- Câble, à l'intérieur l'appareil, pour 1x 1,5…16 mm² souple câble(s) avec embout
- Câble, à l'intérieur l'appareil, pour 2x 1,5…2,5 mm² souple câble(s) avec embout
- Longueur de dénudage des fils : 18 mm
- Hauteur : 16.5 mm
- Largeur : 72 mm
- Profondeur : 42.6 mm
- Couleur : Blanc
- Poids : 0.035 kg
Schneider Electric
SCHA9XMZA08

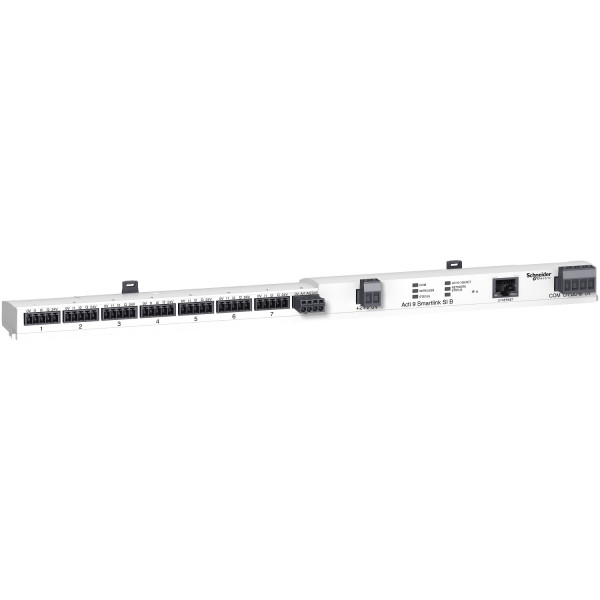

Interface Ethernet RF Modbus RS485 Acti9 Smartlink Schneider – 7 Cannaux Ti24 – 2 Entrées Analogiques
Prix sur consultation
Schneider Electric
SCHEER39200

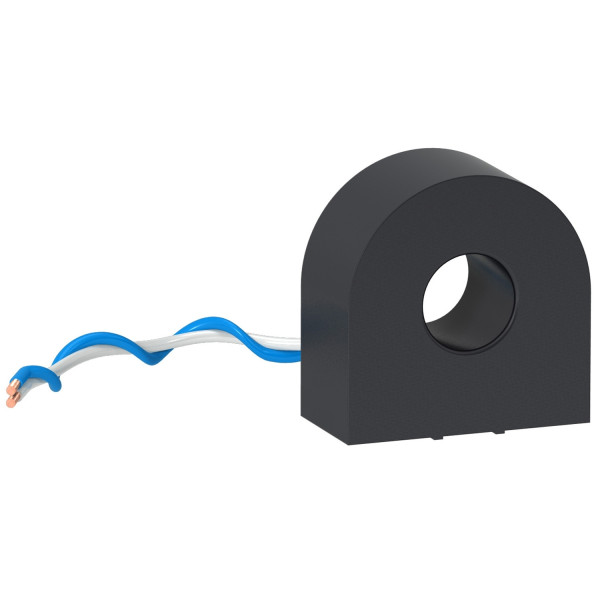

Transformateurs de Courant Fermés 5 TC Wiser Energy Schneider Electric
Offre limitée
1 produit(s) disponible(s)
31.31 € HT 37.57 € TTC
Schneider Electric
SCHA9MEM1540
Powertag - capteur de mesure - 3p - radio-fréquence - 63a - amont-aval
Non géré en stock
A commander
250.29 € HT 300.35 € TTC
Caractéristiques techniques
| Mode de pose | Technique d'enfichage |
| Modèle | Mesure directe |
| Type d'affichage | Sans |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Courant maximal (imax) | 63,0 A |
| Largeur en nombre de modules | 4,0 |
| Type de compteur | Électronique |
| Indice de protection (ip) | Ip20 |
| Type d'interface | Autre |
| Type d'énergie | Puissance active et puissance réactive |
| Blocage de retour | Non |
| Étalonné | Oui |
| Sortie d'impulsion | Sans |
| Classe de précision | B |
| Type de pôle | Quatre conducteurs |
| Type de mesure de la courbe de charge | Non |
| Signature edl40 | Non |
| Avec code de blocage | Non |
| Tension nominale (un) n-l | 240,0 V |
| Tension nominale (un) n-l | 240 V |
| Tension nominale (un) l-l | 415,0 V |
| Tension nominale (un) l-l | 400 V |
| Courant nominal (in) | 63,0 A |
| Degré de protection (nema) | 1 |
| Largeur | 72,0 mm |
| Hauteur | 16,5 mm |
| Profondeur | 43,0 mm |
| Adapté à | Achat |
| Type de tarif | Tarif simple |
| Homologation | National |
