Photo(s) non contractuelle(s)

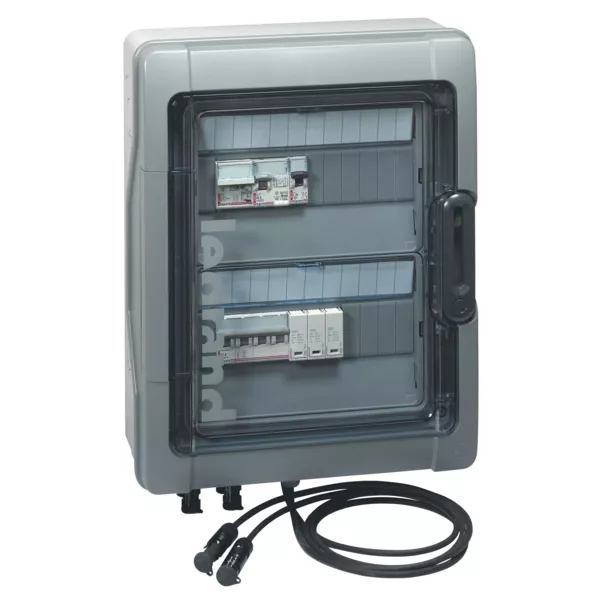

Coffret photovoltaïque pré-câblé 3kwc dc + ac pour 1 ou 2 chaînes
743.85 € HT 892.62 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 1785 points de fidélité en achetant ce produit
Description
Caractéristiques généralesCoffrets photovoltaïques pré-câblés
- Conformes au guide UTE C 15-172
Caractéristiques du produit
Coffret pré-câblé 3 kWc DC+AC pour une ou deux chaines
- Composition du coffret partie courant continu :
- 1 interrupteur sectionneur 25 A 600 V= DC21B
- 1 parafoudre débrochable type 2 40 kA 600 V= - de connecteurs type MC4 4/6 mm² (raccordement amont des panneaux au coffret)
- de 2 câbles (1,2 m) avec connecteurs type MC4 (raccordement aval de l’onduleur au coffret)
- Kit complet pour la signalétique dédiée photovoltaïque
- Composition du coffret partie courant alternatif :
- 1 inter-différentiel 30 mA type Hpi
- 1 disjoncteur DNX 4,5 kA 20 A courbe C
- 1 parafoudre protégé type 2 12 kA (réf. 039 51)
- Coffret Plexo³ IP65, classe II (2 rangées, 12 modules)
Caractéristiques e-catalogue LEGRAND
Legrand
LEG001904
Tableau électrique Legrand étanche Plexo 4 modules avec embout à perf. directe - IP 65 - IK 09 - Gris
5,0 (2)
En stock
33 produit(s) disponible(s)
23.75 € HT 28.50 € TTC
Legrand
LEG401341
Porte Drivia Legrand - pour coffret - plastique - IP40 - IK07 - transparente
En stock
5 produit(s) disponible(s)
15.16 € HT 18.19 € TTC
Legrand
LEG090476
Prêt à poser Legrand Green'up Access 1 prise 090471 + 1 patère 090478 + 1 Disjoncteur différentiel 410754
4,8 (74)
En stock
184 produit(s) disponible(s)
156.25 € HT 187.50 € TTC
Ceba
CEB002334
Fiche Mâle 2 P + T 16 A Ceba - Brochage NF en Caoutchouc - 250 V - IP 44
5,0 (1)
Rupture temporaire
A commander
4.51 € HT 5.41 € TTC
CAB13443024
Câble photovoltaïque H1Z2Z2-K 1X6mm² noir
En stock
650 mètre(s) disponible(s)
1.39 € HT 1.67 € TTC
Soit un total de 69.50 € HT Soit un total de 83.50 € TTC
Prix au mètre + Forfait Coupe
Caractéristiques techniques
| Matériau du boîtier/corps | Plastique |
| Nombre de combinaisons interrupteur diff. / disjoncteur avec contact auxiliaire | 1 |
| Protection contre les surtensions | Oui |
| Nombre de phases | 1 |
| Hauteur | 432 mm |
| Profondeur | 161 mm |
| Largeur | 340 mm |
| Indice de protection (ip) | Ip65 |
| Groupe de cuisinières adapté comme groupe de courant fort | Non |
| Avec transformateur de sonnerie | Non |
| Protection | Leitungsschutzsch. / kombi fi-schalter/leitungsschutzsch. |
| Avec couvercle transparent | Oui |
| Courant assigné de l'interrupteur général | 20 A |
| Nombre de pôles interrupteur général | 4 |
| Nombre d'interrupteurs différentiels 300 ma | 0 |
| Nombre de groupes directs | 2 |
| Avec prise | Non |
| Nombre d'interrupteurs différentiels 30 ma | 1 |
| Nombre total de groupes | 2 |
| Groupe de cuisinières | Sans |
| Nombre de groupes de luminaires | 0 |
| Possibilité de montage en saillie | Oui |
| Mode de pose | Saillie |
| Couleur | Gris |
| Verrouillable | Oui |
| Numéro ral | 7046 |
| Nombre de rangées | 2 |
| Hauteur d'encastrement | 428 mm |
| Type de capot | Porte |
| Largeur d'encastrement | 336 mm |
| Caractéristique de déclenchement (type/courbe) | C |
| Largeur en nombre de modules | 12 |
| Type de fermeture | Autre |
| Nombre de groupes derrière le disjoncteur différentiel | 0 |
| Adapté aux données | Non |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 4.5 kA |
