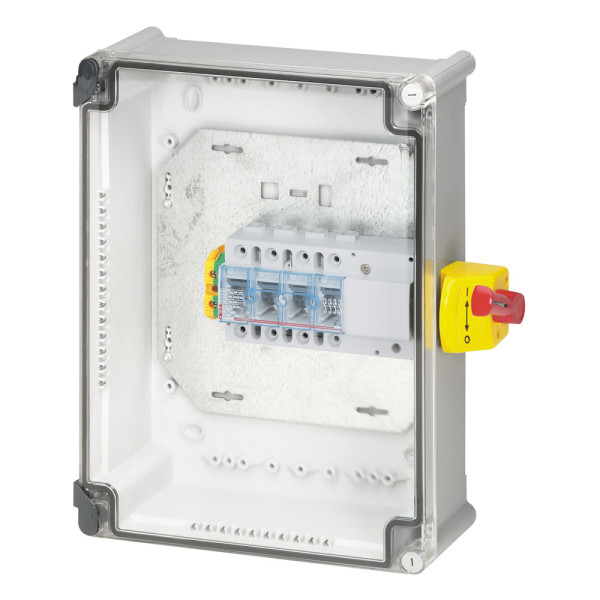

Coffret de proximité avec interrupteur sectionneur Vistop - 4P - 160 A - IK 07
648.64 € HT 778.37 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 1556 points de fidélité en achetant ce produit
Description
Caractéristiques générales
- Coffrets de proximité 32 à 160 A
- Permettent la coupure en charge, le sectionnement et le cadenassage en position O d'un équipement situé à distance : coupure de VMC (ventilation mécanique contrôlée), moteurs, machines fixes ou mobiles, climatiseurs… Peuvent également assurer la fonction d'interrupteur général, de coupure d'urgence, d'arrêt d'urgence Répondent aux exigences du décret 93.40 sur la mise en conformité des machines et équipements de travail (fixes/portatifs), à l'exception des interrupteurs combinés
- Composés : - d'un boîtier plastique IP 65, couvercle transparent à charnières équipé d'un Vistop à commande latérale, poignée rouge/plastron jaune équipé d'un contact auxiliaire O + F - d'un bornier de terre (Viking 3)
Caractéristiques produit
- 160 A - IK 07
- Livrés avec 2 PE 36 P - ISO 50
- 4P
- Raccordement : 50 mm² souple 70 mm² rigide
- Capacité nominale des bornes de terre : 50 mm²
Caractéristiques techniques
| Finition interrupteur de maintenance/réparation | Oui |
| Finition interrupteur de sécurité | Oui |
| Finition interrupteur général | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'inverseur | Non |
| Finition de l'élément d'actionnement | Manette / levier |
| Puissance de commutation à 400 v | 88 kW |
| Commande motorisée en option | Non |
| Courant permanent nominal, ac-21, 400 v | 160 A |
| Puissance de fonctionnement nominale, ac-23, 400 v | 88 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Non |
| Commande motorisée intégrée | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Nombre de pôles | 4 |
| Courant nominal de courte durée admissible icw | 3.5 kA |
| Intensité de court-circuit nominale conditionnelle iq | 12 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement normale | 690 V |
| Courant permanent nominal (iu) | 160 A |
| Adapté à un montage intermédiaire | Non |
| Couleur de l'élément d'actionnement | Rouge |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Verrouillable | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Non |
| Classe de protection (ip), face avant | Ip65 |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Nombre de contacts auxiliaires à fermeture | 1 |
