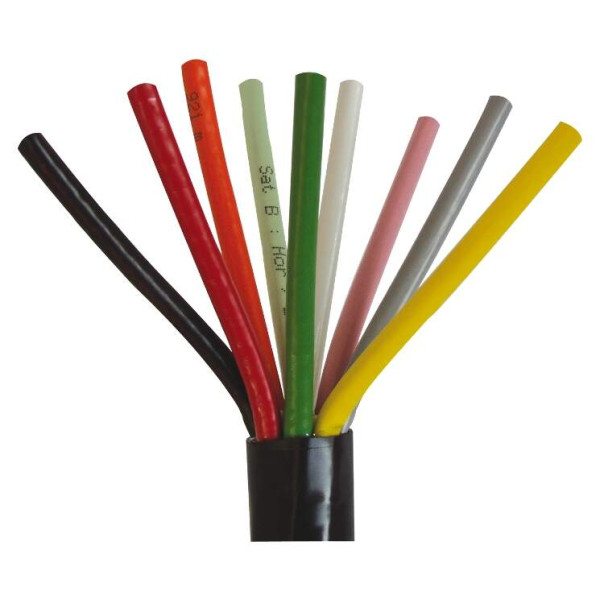

Commutateur Universel 9 Câbles 8 Sorties Evicom

Description

Commutateur Universel 9 Câbles 8 Sorties Evicom

Ce commutateur universel, de la marque Evicom, est un dispositif de répartition permettant la distribution des signaux de télévision dans un local. Il sert à recevoir et à répartir les bandes de fréquences satellites couplées avec des signaux terrestres vers les prises murales d’un immeuble collectif. Ce dispositif possède 8 entrées satellites et 1 terrestre pour redistribuer les signaux sur ses 8 sorties dérivées, avec un mode de commutation en cascade ou autonome. Ce commutateur universel est en mesure d’acheminer une bande de fréquence allant de 5 à 2200 MHz, avec une faible perte d’insertion de moins de 1 dB. Il est à alimenter sous tension de 18 V, avec un courant de 800 mA.

Les + du produit :

• Raccordement facile grâce aux repérages des polarités par des codes couleur
• Faible encombrement

Caractéristiques générales :

• Cette gamme de commutateurs cascadables, en boîtier ZAMAC, est la solution pour la distribution de 8 bandes satellites, couplées aux signaux terrestres avec voie de retour sur des ensembles collectifs de 4 à 100 prises.
• Les réglages de gain et de pente, au travers de l’amplificateur de tête (réf : SCSC9100 ou SCSC9200), sont indépendants pour chacune des entrées satellites et permettent une parfaite égalisation des signaux en tête de station.
• Les pertes de dérivations terrestres sont compensées par une amplification propre à chaque commutateur, alimentée par la ligne de distribution terrestre grâce à une alimentation située en tête de station (SPS25+SPI22).
• Un seul et unique commutateur avec possibilité de faire varier les pertes de dérivations satellite par un atténuateur général de -10 dB, un niveau de sortie terrestre ajustable par potentiomètre.
• Afin de faciliter l’installation, il est possible à l’aide de switchs individuels de choisir quel satellite sera accessible avec DiSEcQ.
• Un seul modèle pour toutes les applications. Un switch «cascadable» ou «autonome» permet de configurer le module suivant l’utilisation requise

Caractéristiques du produit :

• Nombre de sorties dérivées : 8
• Dérivation 5-65 MHz : 25 +/-1 dB
• 85-860 MHz : +4....-16 dB
• 950-2200 MHz : 0 +/-2 dB
• Gamme de fréquences : 5 - 2200 MHz
• Nombre d’entrées : 8 BIS + Terrestre
• Dimensions (mm) : 170*150*41

Passage :

• 80-862 MHz : -5 +/-1 dB
• 950-2200 MHz : -4/-7 +/-1 dB
• 85-860 MHz (IM3 -52 dB 30 cx) : 90 dBµV
• 950-2200 MHz ( IM3 -35 dB 30 cx) : 96 dBµV

Isolation :

• H/V : > 25 dB
• Sat / Terrestre : > 40 dB
• Entre sorties dérivées : > 25 dB

Commutation :

• Entrée 1 (Vertical Bas) : 14 V
• Entrée 2 (Horizontal Bas) : 18 V
• Entrée 3 (Vertical Haut) : 14 V + 22 KHz
• Entrée 4 ( Horizontal Haut) : 18 V + 22 KHz
• Entrée 5 (Vertical Bas) : 14 V ( DiSEqC)
• Entrée 6 (Horizontal Bas) : 18 V ( DiSEqC)
• Entrée 7 (Vertical Haut) : 14 V + 22 KHz ( DiSEqC)
• Entrée 8 (Horizontal Haut) : 18 V + 22 KHz ( DiSEqC)
• Connectique : «F»
• Alimentation : 14.2 V
• Température de fonctionnement -: 5 à +50 °C
