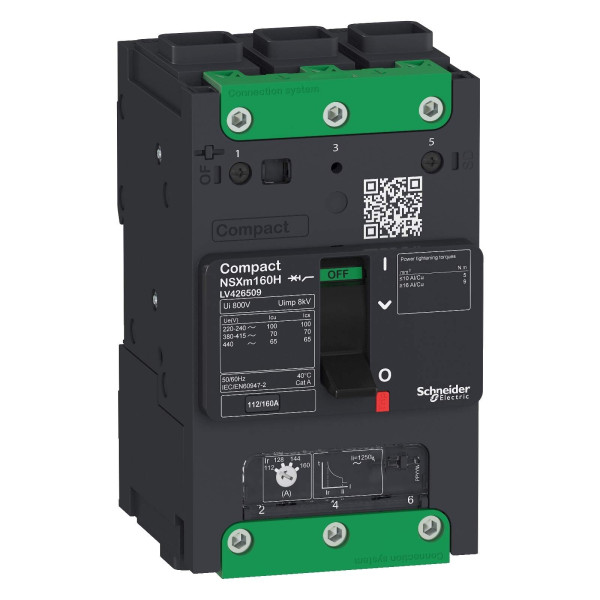

Compact nsxm - disjoncteur - 25ka - tm160d - 3p3d - everlink
Prix sur consultation
Description
Caractéristiques principales :Gamme : Compact
Nom du produit : Compact NSXm
Nom abrégé de l'appareil : NSXm 160B
Fonction produit : Disjoncteur
Fonction de l’appareil : DistributionProtection
Caractéristiques complémentaires :
[in] courant nominal : 160 A
Description des pôles : 3P 3d
Type de commande : Par maneton
Mode d'installation : Par vis pour platineEncliquetable pour Rail DIN
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Breaking capacity code : B 25 kA 415 V CA
Pouvoir de coupure : 50 kA à 220...240 V CA 50/60 Hz selon IEC 60947-225 kA à 380...415 V CA 50/60 Hz selon IEC 60947-220 kA à 440 V CA 50/60 Hz selon IEC 60947-2
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz selon IEC 60947-2
[ics] pouvoir assigné de coupure de service en court-circuit : 50 kA à 220...240 V CA 50/60 Hz selon IEC 60947-225 kA à 380...415 V CA 50/60 Hz selon IEC 60947-220 kA à 440 V CA 50/60 Hz selon IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV selon IEC 60947-2
[ui] tension assignée d'isolement : 800 V selon IEC 60947-2
Technologie de déclencheur : Thermique-magnétique
Nom du déclencheur : TM-D
Fonctions de protection du déclencheur : LI
Calibre du déclencheur : 160 A à 40 °C
Type de protection : Protection surcharge (thermique)Protection (magnétique) court-circuit
Plage de réglage du seuil long retard : 0,7 à 1 x In
Type de réglage du capteur instantané (isd) : Fixe
Type de réglage de retard instantané : Fixe
Courant de maintien magnétique : 1000 A
Courant de déclenchement magnétique : 1500 A
Aptitude au sectionnement : Oui selon IEC 60947-2
Catégorie d'emploi : A
Pas de 9 mm : 9 module
Pas de raccordement : 35 mm avec épanouisseurs27 mm sans épanouisseurs
Mode de raccordement : 1 cosse Everlink de 2,5 à 95 mm² (rigide ou semi-rigide) conducteur :cuivre1 cosse Everlink 2,5…70 mm² (souple) conducteur :cuivre
Couple de serrage : 5 N.m pour 2,5…10 mm²9 N.m pour 16…95 mm²
Signalisation locale : Vert repère pour présence de contacts auxiliaires
Nombre d'emplacements : 1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur SD1 slot(s) pour libération de tension MN or MX
Longueur de dénudage des fils : 20 mm
Caractéristiques techniques
| Courant permanent nominal (iu) | 160 A |
| Nombre de pôles | 3 |
| Réglage de courant du déclencheur de surcharge | 112 A |
| Réglage de courant du déclencheur de surcharge | 60 A |
| Tension assignée (ue) | 690 V |
| Tension assignée (ue) | 690 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Manette / levier |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 25 kA |
| Adapté à un montage de profilés chapeaux | Oui |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Non |
| Appareil complet avec unité de protection | Oui |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Plage de réglage du déclencheur de court-circuit non retardé | 1250 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 1250 A |
