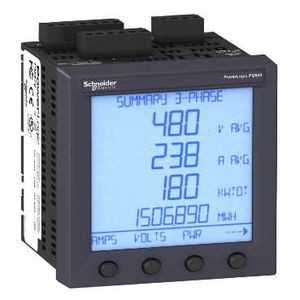

PowerLogic, Centrale de mesure PM870MG Modbus

Description

• Gamme de produits : PowerLogic PM800
• Nom abrégé d'appareil : PM870
• Type de produit ou de composant : Centrale de mesure

• Analyse de la qualité énergétique : Jusqu'à 63ème harmonique
• Type de mesure : Tension / Courant / Fréquence / Énergie / Facteur de puissance (total) / Facteur de puissance (par phase) / Puissance apparente (total) / Puissance apparente (par phase) / Puissance active (total) / Puissance active (par phase) / Puissance réactive (total) / Puissance réactive (par phase)
• [us] tension d'alimentation : 125...250 V DC / 115...415 V AC (45...67 Hz) / 115...415 V AC (350...450 Hz)
• Fréquence du réseau : 45...67 Hz / 350...450 Hz
• Puissance consommée en va : 15 VA
• Type d'affichage : LCD rétro-éclairé
• Résolution de l'affichage : 6 lignes
• Cadence d'échantillonnage : 128 échantillons/cycle
• Courant de mesure : 5 A / 1 A
• Type d'entrée analogique : Courant 0,005...10 A (impédance <= 0.1 Ohm)
• Tension de mesure : 0...600 V AC phase-phase / 0...347 V AC phase-neutre
• Nombre d'entrées : 1 numérique 0...5 mA 24...125 V AC/DC
• Précision de mesure : ± 0.2 % énergie / ± 0,01 Hz fréquence / ± 0.002 facteur de puissance / ± 0.2 % puissance / ± 0.5 % courant (0,5...10 A) / ± 0.2 % tension (10...227 V)
• Classe de précision : Classe 0.5S (énergie active selon IEC 62053-22) / Classe 2 (énergie réactive selon IEC 62053-23) / Classe 0.2 (énergie active selon ANSI C12.20)
• Nombre de sorties : 1 numérique (statique)
• Protocole de communication : Modbus : 38,4 kbd,
• Prise en charge de port de communication : RS485
• Enregistrement de données : Alarmes / Rapports des événements / Nombre min./maxi de valeurs instantanées / Horodatage / Tendance/prévision / Synchronisation GPS / 4 journaux de données et creux/pointes de tension de la qualité énergétique
• Capacité mémoire : 800 kB
