Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider

Description

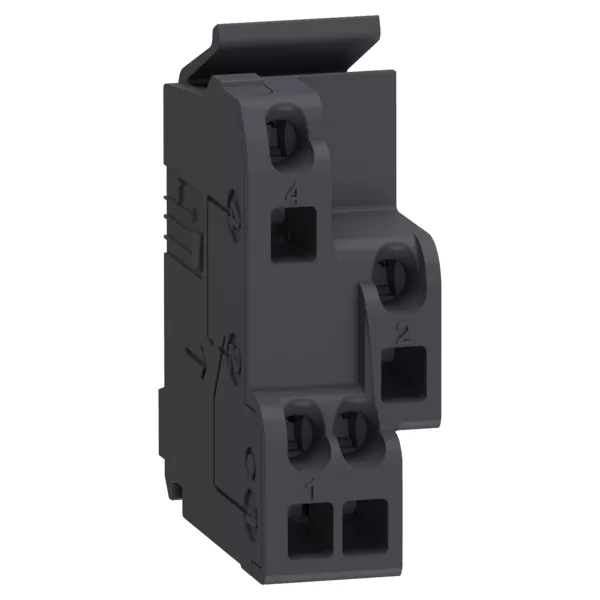

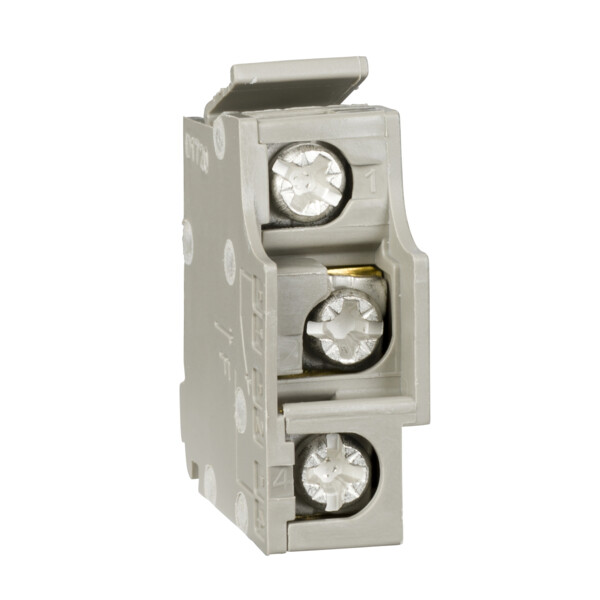

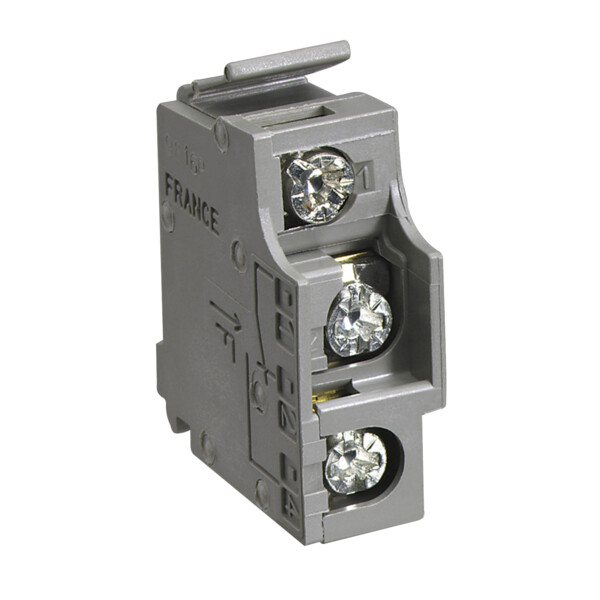

Contact Auxiliaire ComPacT NSX Schneider

Ce contact auxiliaire ComPacT NSX, de la marque Schneider Electric, est un dispositif de commande supplémentaire servant à compléter les disjoncteurs. Il peut être utilisé pour piloter l’ouverture et la fermeture d’un circuit d’indication, pour relayer l’indicateur ou la signalisation de déclenchement et pour signaler le défaut électrique ou l’erreur de déclenchement. Ce dispositif possède un contact ouvert ou fermé pour piloter le circuit de signalisation. Ce contact auxiliaire est compatible avec tous les disjoncteurs de la série ComPacT, avec une tension assignée d’emploi de 24 à 690 VAC ou de 24 à 250 VCC. Son raccordement se fait par des bornes à ressort d’une capacité de 0,5 à 1,5 mm2.

Les + du produit :

• Fixation sur rail
• Mise en œuvre simple

Caractéristiques générales :

• Marque : Schneider Electric
• Gamme : ComPacT NSX
• Référence : SCH29450
• Nombre de contacts : 1
• Description de contact : O/F
• Compatibilité de contact : OF – SD – SDE – SDV
• Type de faute : défaut électrique général

Caractéristiques du produit :

• Tension d’emploi :
  • 24 à 690 VAC
  • 24 à 250 VCC
• Fréquence : 50/60 Hz
• Courant assigné d’emploi :
  • AC-12 : 6 A
  • AC-15 : 0,1 à 6 A
  • DC-12 : 0,3 à 6 A
  • DC-14 : 0,003 à 1 A
• Courant thermique conventionnel : 5 A
• Charge minimum : 100 mA à 24 V CC
