Disjoncteur différentiel - Compact nsx250f - micrologic 4.2 250a -3p3d - 36ka - montage fixe
2500.55 € HT 3000.66 € TTC
En stock - Il y a 5 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 6001 points de fidélité en achetant ce produit
Description

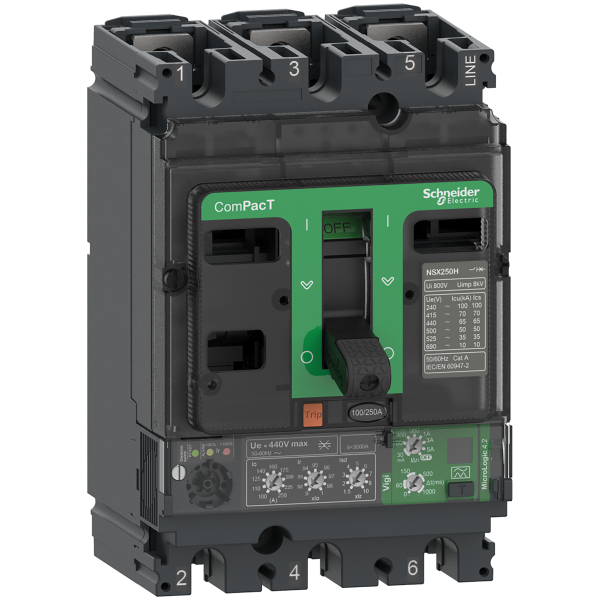

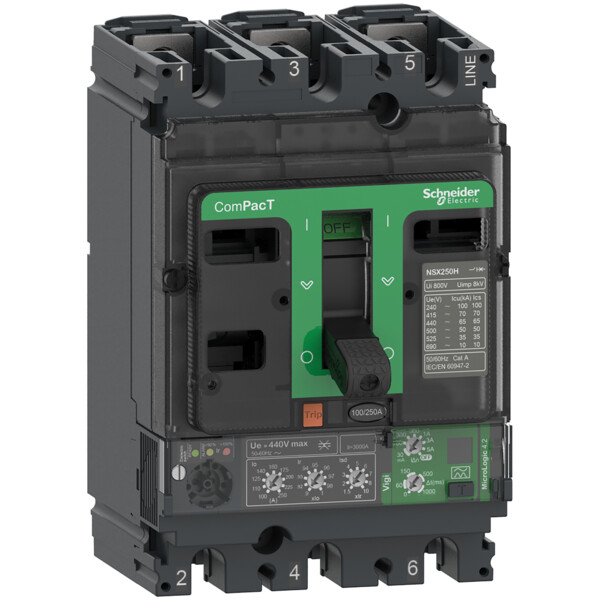

Disjoncteur différentiel - Compact nsx250f - micrologic 4.2 250a -3p3d - 36ka - montage fixe
Caractéristiques principales
Gamme ComPacT nouvelle génération
Nom du produit ComPacT NSX nouvelle génération
Nom de l'appareil NSX250F
Type de produit ou équipement Disjoncteur différentiel
Application Distribution
Description des pôles 3P
Pôles protégés 3d
[In] courant assigné d'emploi 250 A à 40 °C
[Ue] tension assignée d'emploi 440 V CA 50/60 Hz
Type de réseau CA
Fréquence du réseau 50/60 Hz
Aptitude au sectionnement Oui se conformer à EN/CEI 60947-2
Catégorie d'emploi Catégorie A
Pouvoir de coupure ultime en court-circuit [Icu] 85 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2
36 kA Icu à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2
35 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2
30 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2
22 kA Icu à 525 V CA 50/60 Hz se conformer à CEI 60947-2
8 kA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2
Niveau de performance F 36 kA 415 V CA
Nom du déclencheur Micrologic 4.2
Type de déclencheur Électronique
Fonctions de protection du déclencheur LSoIR
Type de commande Par maneton
Mode d'installation du disjoncteur Fixe
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 250,0 A |
| Nombre de pôles | 3,0 |
| Réglage de courant du déclencheur de surcharge | 250,0 A |
| Réglage de courant du déclencheur de surcharge | 250 A |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Tension assignée (ue) | 440,0 V |
| Tension assignée (ue) | 440 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Manette / levier |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 36,0 kA |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 2500,0 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 135 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 3000,0 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 3000 A |
| Adapté à un montage de profilés chapeaux | Non |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Oui |
| Appareil complet avec unité de protection | Oui |
| Avec déclencheur à sous-tension intégré | Non |
