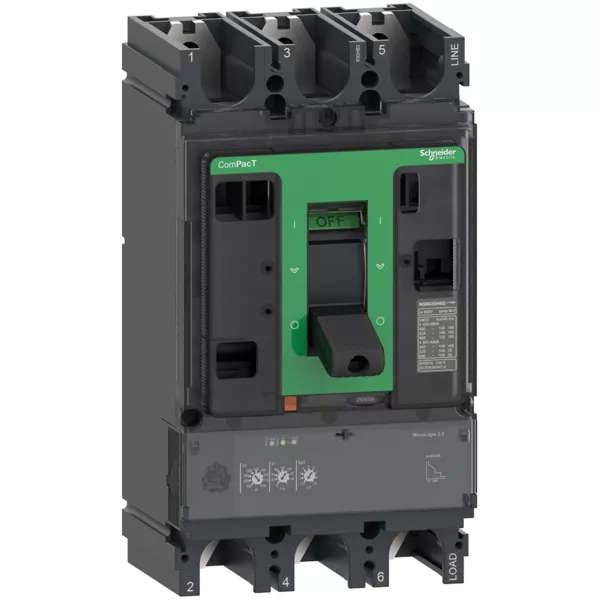

Photo(s) non contractuelle(s)
Disjoncteur - micrologic 2.3 - Compact nsx630f - 630a - 3p3d - 36ka - fixe
2748.45 € HT 3298.14 € TTC
Rupture temporaire
- A commander chez notre fournisseur
M'avertir de la prochaine remise en stock
Expédition sous 8-13 jours Délai estimatif
Réception à venir le 06/01/2025 + 2 pièces
Jusqu'à 6596 points de fidélité en achetant ce produit
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
15 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Schneider Electric
SCH29452
contact auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV bas niveau
Non géré en stock
A commander
52.19 € HT 62.63 € TTC
Schneider Electric
SCHLV429387
Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
25 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCHLV429388
BOBINE MX 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
90.95 € HT 109.14 € TTC
Schneider Electric
SCHLV429407
Déclencheur Voltmétrique MN 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
Rupture temporaire
A commander
119.43 € HT 143.32 € TTC
Schneider Electric
SCHLV429408
BOBINE MN 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
126.13 € HT 151.36 € TTC
Schneider Electric
SCHLV429454
Compact nsx - contact auxiliaire 1of ou 1sd pr nsx & ns - communication sans fil
Prix sur consultation
Schneider Electric
SCHLV432464
Vigi 200-440v 3p for nsx400/630
Non géré en stock
A commander
2101.35 € HT 2521.62 € TTC
Schneider Electric
SCHLV432538
KIT COMPACT DEBROCHABLE 3P SUR SOCLE ACCESSOIRE DISJONCTEUR NSX400 630
Non géré en stock
A commander
451.64 € HT 541.97 € TTC
Schneider Electric
SCHLV432570
Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630
En stock
2 produit(s) disponible(s)
25.16 € HT 30.19 € TTC
Schneider Electric
SCHLV432591
1 CACHE BORNES COURT 3P ACCESSOIRE DISJONCTEUR NSX400/630
Non géré en stock
A commander
38.41 € HT 46.09 € TTC
Schneider Electric
SCHLV432593

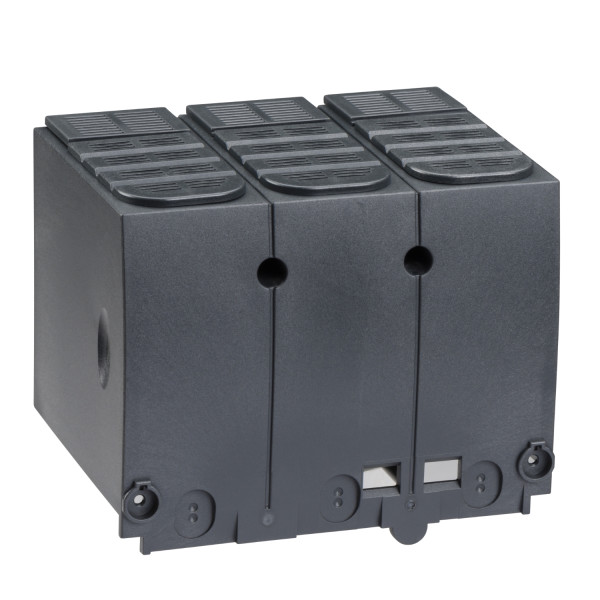

1 cache-borne long pour disjoncteur ou socle -ComPacT NSX - 3P pour NSX400-630
En stock
1 produit(s) disponible(s)
50.03 € HT 60.04 € TTC
Schneider Electric
SCHLV432597T
Compact nsx - commande rotative directe - standard - poignée noire pour nsx630
Non géré en stock
A commander
141.21 € HT 169.45 € TTC
Schneider Electric
SCHLV432598T
Compact nsx - commande rotative prolongée standard - poignée noire pour nsx630
En stock
1 produit(s) disponible(s)
193.54 € HT 232.25 € TTC
Schneider Electric
SCHLV432614T
Compact nsx - interverrouillage méca. pour appareil à maneton pour nsx630
Non géré en stock
A commander
229.81 € HT 275.77 € TTC
Schneider Electric
SCHLV432621ET
Compact nsx - interverrouillage méca pour appareil à cde rotative prol pr nsx630
Non géré en stock
A commander
273.38 € HT 328.06 € TTC
Schneider Electric
SCHLV432621T
Compact nsx - interverrouillage méca. pour appareil à cde rotative pour nsx630
Non géré en stock
A commander
260.96 € HT 313.15 € TTC
Schneider Electric
SCHLV432631
VERROUILLAGE FIXE POUR 3 CADENAS ACCESSOIRE DISJONCTEUR NSX400/630
Non géré en stock
A commander
42.35 € HT 50.82 € TTC
Schneider Electric
SCHLV432641

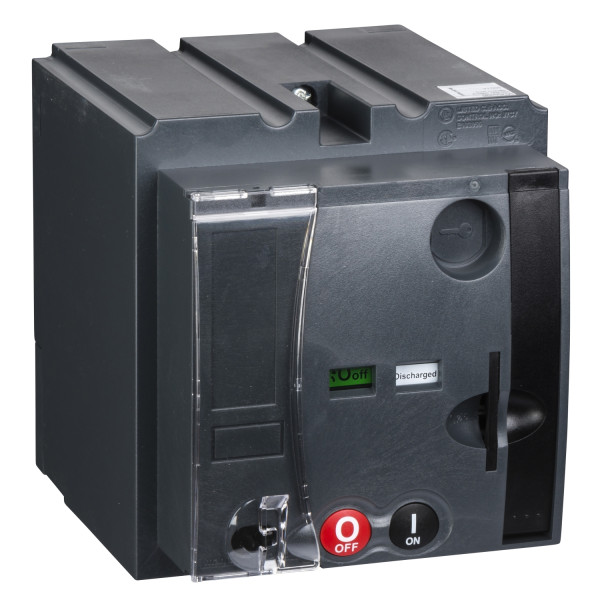

Télécommande électromécanique MT630 ComPacT NSX Schneider Electric - avec Adaptateur SDE - pour Appareil Compact NSX630
En stock
2 produit(s) disponible(s)
1179.15 € HT 1414.98 € TTC
Description
Disjoncteur - micrologic 2.3 - Compact nsx630f - 630a - 3p3d - 36ka - fixe
Caractéristiques principales
Gamme ComPacT nouvelle génération
Nom du produit ComPacT NSX nouvelle génération
Nom de l'appareil NSX630F
Type de produit ou équipement Disjoncteur
Application Distribution
Description des pôles 3P
Pôles protégés 3d
[In] courant assigné d'emploi 630 A à 40 °C
[Ue] tension assignée d'emploi 690 V CA 50/60 Hz
Type de réseau CA
Fréquence du réseau 50/60 Hz
Aptitude au sectionnement Oui se conformer à EN/CEI 60947-2
Catégorie d'emploi Catégorie A
Pouvoir de coupure ultime en court-circuit [Icu] 40 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2
36 kA Icu à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2
30 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2
25 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2
20 kA Icu à 525 V CA 50/60 Hz se conformer à CEI 60947-2
10 kA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2
20 kA à 600 V CA 50/60 Hz se conformer à UL 508
Niveau de performance F 36 kA 415 V CA
Nom du déclencheur Micrologic 2.3
Type de déclencheur Électronique
Fonctions de protection du déclencheur LSoI
Type de commande Par maneton
Mode d'installation du disjoncteur Fixe
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 630,0 A |
| Nombre de pôles | 3,0 |
| Réglage de courant du déclencheur de surcharge | 630,0 A |
| Réglage de courant du déclencheur de surcharge | 225 A |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Tension assignée (ue) | 690,0 V |
| Tension assignée (ue) | 690 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Manette / levier |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 36,0 kA |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 6900,0 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 338 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 6900,0 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 6900 A |
| Adapté à un montage de profilés chapeaux | Non |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Oui |
| Appareil complet avec unité de protection | Oui |
| Avec déclencheur à sous-tension intégré | Non |
