Photo(s) non contractuelle(s)
Bloc de Coupure Sans Déclencheur 160 A ComPacT NSX160F Schneider Electric - 36 kA - 4 Pôles
422.11 € HT 506.53 € TTC
En stock - Il y a 4 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 1013 points de fidélité en achetant ce produit
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
15 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Schneider Electric
SCHC1642D160
Compact nsx - déclencheur micrologic 2.2 160a - 4p4d pour nsx160-250
En stock
1 produit(s) disponible(s)
468.96 € HT 562.75 € TTC
Schneider Electric
SCHC1642G160

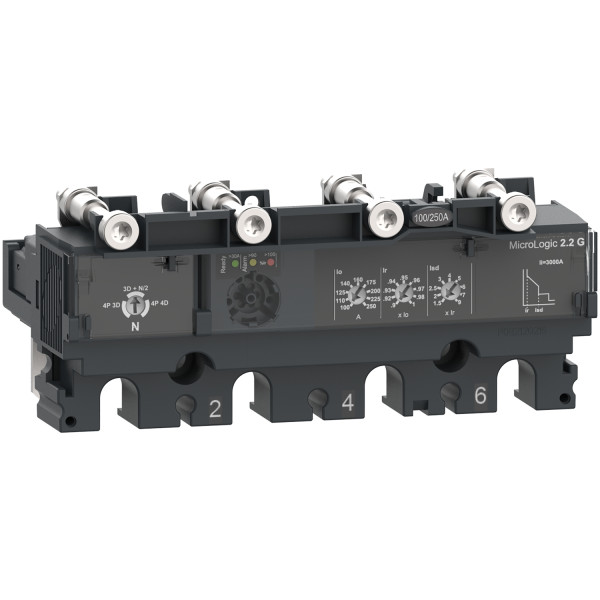

Compact nsx - déclencheur micrologic 2.2g 160a - 4p4d pour nsx160-250
Non géré en stock
A commander
501.39 € HT 601.67 € TTC
Schneider Electric
SCHC1644V160

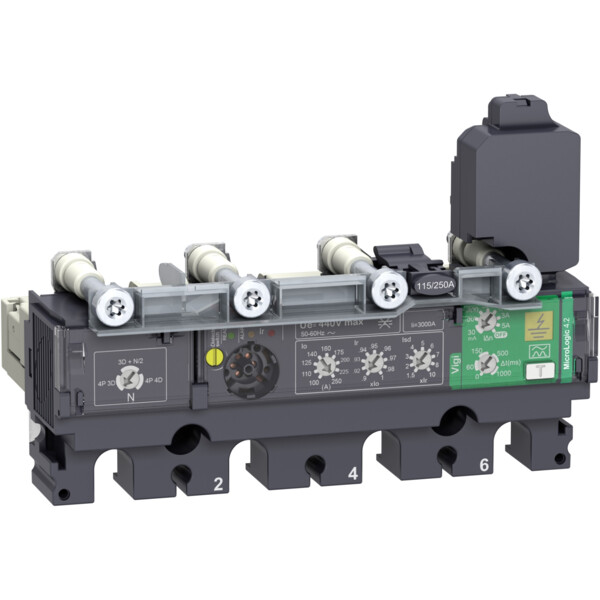

Déclencheur MicroLogic 4.2 Vigi 160 A 4P 4D ComPacT NSX Schneider – pour NSX 160 à 250
En stock
2 produit(s) disponible(s)
1402.95 € HT 1683.54 € TTC
Schneider Electric
SCHC1645E160

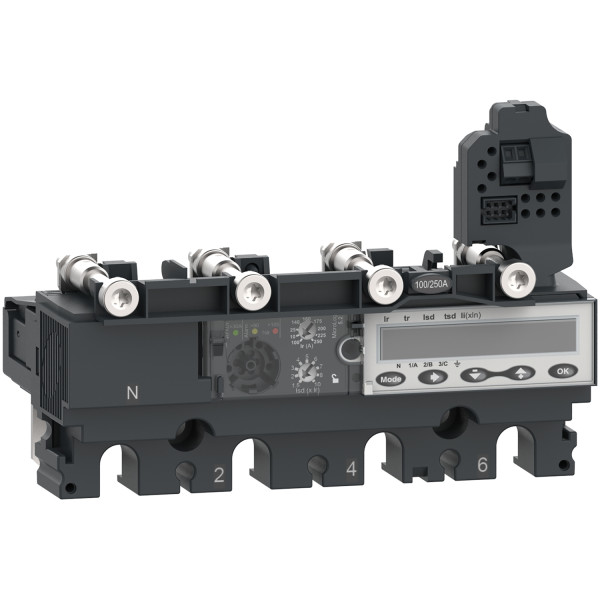

Compact nsx - déclencheur micrologic 5.2e 160a - 4p4d pour nsx160-250
Non géré en stock
A commander
838.30 € HT 1005.96 € TTC
Schneider Electric
SCHC1646E160
Compact nsx - déclencheur micrologic 6.2e 160a - 4p4d pour nsx160-250
Non géré en stock
A commander
1248.49 € HT 1498.19 € TTC
Schneider Electric
SCHC1647E160

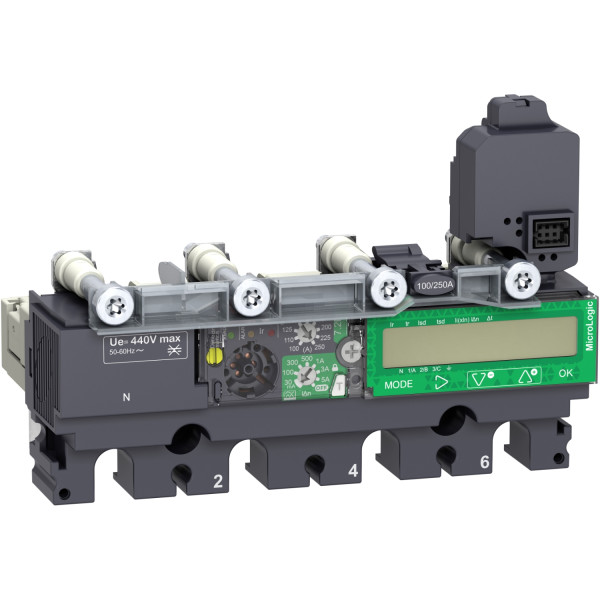

Compact nsx - déclencheur micrologic 7.2e vigi 160a - 4p4d pour nsx160-250
Non géré en stock
A commander
1561.89 € HT 1874.27 € TTC
Schneider Electric
SCHC164MG160

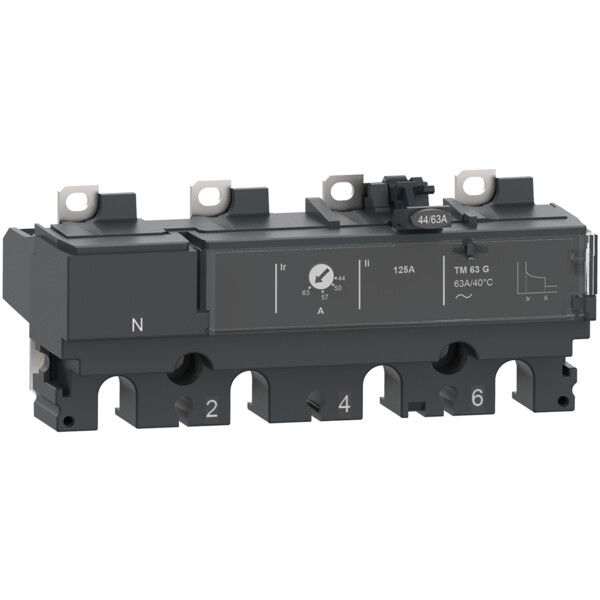

Compact nsx - déclencheur thermique-magnétique tm-g 160a - 4p4d pour nsx160
Non géré en stock
A commander
340.34 € HT 408.41 € TTC
Schneider Electric
SCHC164TM160

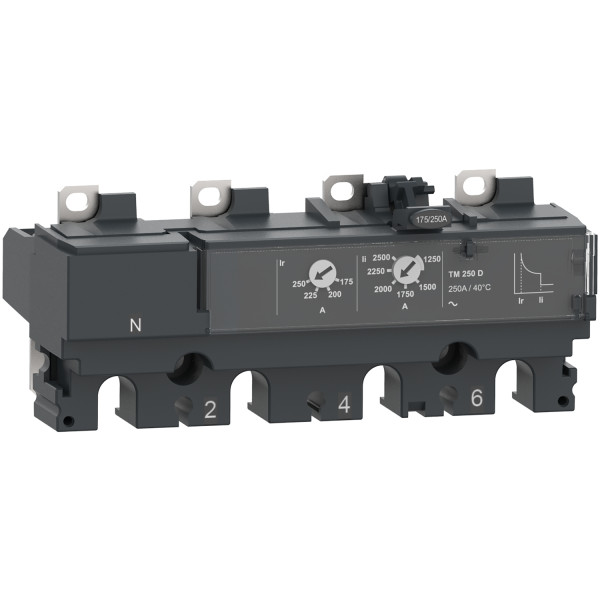

Compact nsx - déclencheur thermique-magnétique - tm-d 160a - 4p4d pour nsx160
Non géré en stock
A commander
392.01 € HT 470.41 € TTC
Schneider Electric
SCHC166MA150
Compact nsx - déclencheur magnétique - ma 150a - 4p3d pour nsx160
Non géré en stock
A commander
231.40 € HT 277.68 € TTC
Schneider Electric
SCHLV429329
6 SEPARATEURS DE PHASES ACCESSOIRE DISJONCTEUR NSX100 250 INV INS
Non géré en stock
A commander
17.16 € HT 20.59 € TTC
Schneider Electric
SCHLV429337T
Compact nsx - commande rotative directe standard accessoire pour nsx250
Non géré en stock
A commander
81.85 € HT 98.22 € TTC
Schneider Electric
SCHLV429338T
Compact nsx - commande rotative prolongée standard - poignée noire pour nsx250
Non géré en stock
A commander
136.01 € HT 163.21 € TTC
Schneider Electric
SCHLV429387
Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
25 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCHLV429407
Déclencheur Voltmétrique MN 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
Rupture temporaire
A commander
119.43 € HT 143.32 € TTC
Schneider Electric
SCHLV429434
MT100/160 220-240V 50/60HZ 208-277V 60HZ TELECOMMANDE DISJONCTEUR NSX100/160
Non géré en stock
A commander
388.64 € HT 466.37 € TTC
Schneider Electric
SCHLV429454
Compact nsx - contact auxiliaire 1of ou 1sd pr nsx & ns - communication sans fil
Prix sur consultation
Schneider Electric
SCHLV429516
Cache-Bornes ComPacT NSX Schneider 4P Court – pour NSX100 à 250
En stock
4 produit(s) disponible(s)
18.91 € HT 22.69 € TTC
Schneider Electric
SCHLV429518
Cache-Borne Long 4P pour Disjoncteur NSX 100-250 ComPacT NSX Schneider
En stock
5 produit(s) disponible(s)
25.62 € HT 30.74 € TTC
Description
Bloc de Coupure ComPacT NSX160F Schneider Electric
Ce bloc de coupure sans déclencheur ComPacT NSX160F, de la marque Schneider Electric, est un dispositif permettant de protéger une installation électrique. Il est utilisé pour sectionner manuellement le circuit électrique en présence d'une panne sur le réseau. Le pouvoir de coupure de ce bloc est de 36 kA sur une tension variant entre 380 V à 415 V. Il est équipé de 4 pôles supportant un courant triphasé avec un neutre de 160 A. Ce bloc de coupure peut également supporter une tension allant jusqu'à 690 V, avec une fréquence de 50 Hz à 60 Hz. Ce dispositif est à installer sur une plaque de fixation dans un tableau électrique.
Les + du produit :
- Fixation sur plaque d'installation
- Bornes de raccordement à vis
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : ComPacT NSX160F
- Référence : SCHC16F4
- Côtes d'encombrement : 161 x 140 x 86 mm
- Description de pôles : 4 P
- Catégorie d'emploi : catégorie A
Caractéristiques du produit :
- Tension : 690 V
- Fréquence : 50 Hz à 60 Hz
- Intensité : 160 A
- Pouvoir de coupure :
- 10 kA à 600 V
- 85 kA à 240 V
- 22 kA à 525 V
- 35 kA à 440 V
- 36 kA à 380 à 415 V
- 8 kA à 660 à 690 V
- 85 kA à 220 à 240 V
- 35 kA à 480 V
- 30 kA à 500 V
- Indice de protection : IP40
- Tenue aux chocs : IK07
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -50°C à +85°C
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 160,0 A |
| Nombre de pôles | 4,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Tension assignée (ue) | 690,0 V |
| Tension assignée (ue) | 690 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Manette / levier |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 36,0 kA |
| Adapté à un montage de profilés chapeaux | Non |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Oui |
| Appareil complet avec unité de protection | Non |
| Avec déclencheur à sous-tension intégré | Non |
