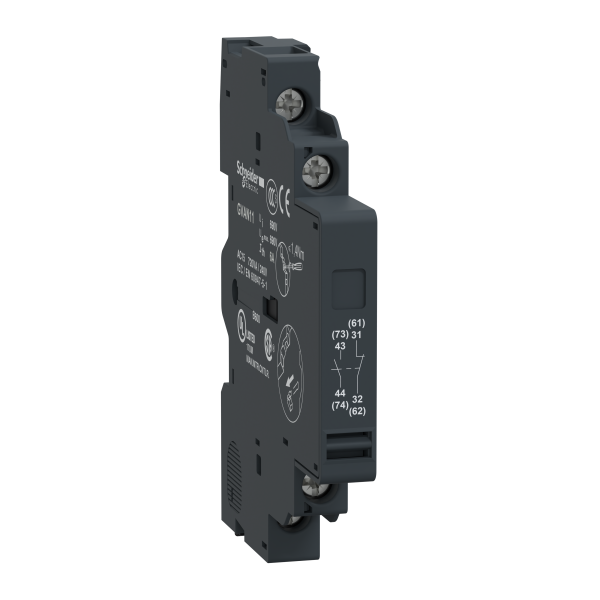

Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F

Description

Contacteur Auxiliaire 1 O Plus 1 F Schneider Electric

Ce contacteur auxiliaire, de la marque Schneider Electric, est un dispositif permettant d'établir ou d'interrompre le passage du courant sur un circuit électrique. Il sert à couper ou de rétablir le circuit sur un réseau ou dans les dispositifs électriques comme les disjoncteurs ou les interrupteurs différentiels. Ce contacteur auxiliaire, à 2 contacts, ouvert et fermé, s’installe à gauche des appareils avec lesquels il s’associe dans le tableau électrique. Grâce à sa capacité à supporter une forte puissance, il permet de mettre en service les équipements électriques à consommation élevée.

Les + du produit :

• Équipé de borniers à vis étrier
• Fixation facile sur rail DIN

Caractéristiques principales :

• Gamme : TeSys
• Nom abrégé d'appareil : GVAN
• Type de produit ou de composant : Bloc de contact auxiliaire
• Compatibilité produit : GV2L / GV2LE / GV2ME / GV2P / GV2RT / GV3L / GV3P
• Composition des pôles : 1F+1O
• Mode de raccordement : Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble

Caractéristiques complémentaires :

• Emplacement de montage : Côté gauche
• [ui] tension assignée d'isolement : 600 V - conformément à UL 508 / 690 V - conformément à IEC 60947-1 / 600 V - conformément à CSA C22.2 No 14
• [ue] tension assignée d'emploi : 48...690 V AC / 24...240 V DC
• [ith] courant thermique conventionnel : 6 A
• Type de protection : GB2CB'disjoncteur valeur selon la tension de fonctionnement pour Ue <= 415 V / Fusible gG <= 10 A
• Durée de vie mécanique : 100000 cycle
• Courant commuté minimum : 5 mA
• Tension de commutation minimale : 17 V
• Puissance assignée d'emploi en va : 300 VA à 48 V AC-15 - durabilité électrique: 100000 cycle / 400 VA à 690 V AC-15 - durabilité électrique: 100000 cycle / 500 VA à 110...127 V AC-15 - durabilité électrique: 100000 cycle / 500 VA à 500 V AC-15 - durabilité électrique: 100000 cycle / 650 VA à 440 V AC-15 - durabilité électrique: 100000 cycle / 720 VA à 230...240 V AC-15 - durabilité électrique: 100000 cycle / 850 VA à 380...415 V AC-15 - durabilité électrique: 100000 cycle
• Puissance assignée d'emploi en w : 120 W à 240 V DC-13 - durabilité électrique: 100000 cycle / 140 W à 110 V DC-13 - durabilité électrique: 100000 cycle / 140 W à 24 V DC-13 - durabilité électrique: 100000 cycle / 180 W à 60 V DC-13 - durabilité électrique: 100000 cycle / 240 W à 48 V DC-13 - durabilité électrique: 100000 cycle
• Couple de serrage : <= 1.4 N.m - sur borniers à vis-étrier
• Hauteur : 89 mm
• Largeur : 9.3 mm
• Profondeur : 66 mm
• Masse du produit : 0.05 kg

Référence : SCHGVAN11 (Schneider-Electric)

Ancien produit : Telemecanique GVAN11
