Photo(s) non contractuelle(s)

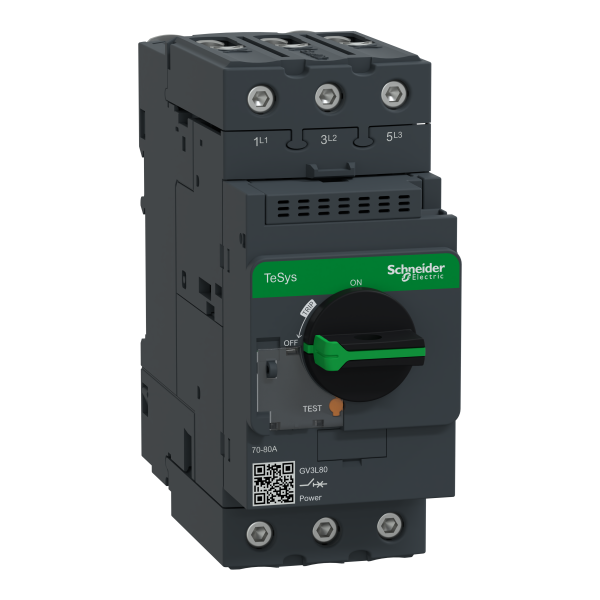

Tesys gv - disjoncteur magnétique - 80a - 3p - everlink
202.82 € HT 243.38 € TTC
En stock - Il y a 3 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 486 points de fidélité en achetant ce produit
Schneider Electric
SCHGV3APN01

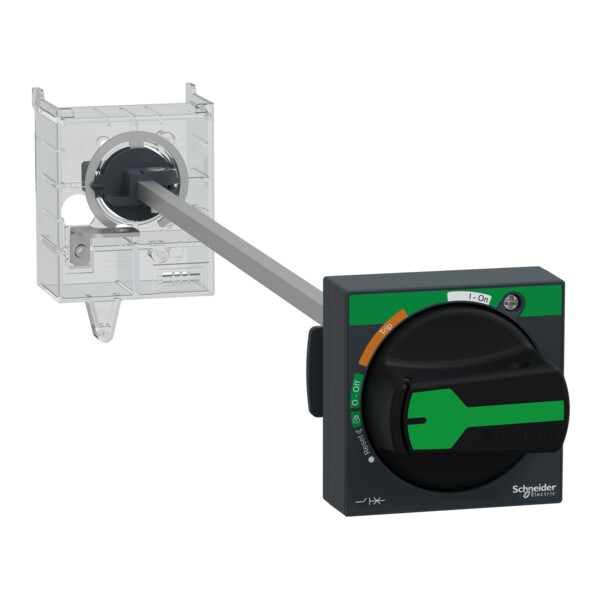

Schneider Electric Kit Poignee Noire Ip54 - Axe Front Gv3P/
Non géré en stock
A commander
69.26 € HT 83.11 € TTC
Schneider Electric
SCHGV3G264

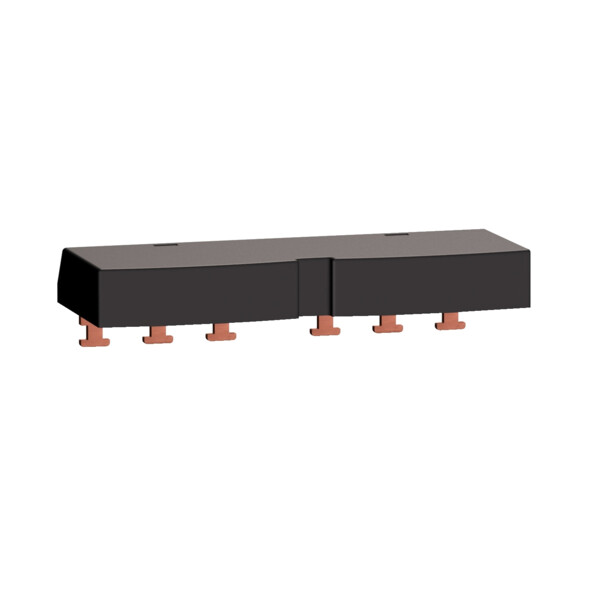

Schneider Electric Jeux de Barres 2 Departs Gv3
Non géré en stock
A commander
17.94 € HT 21.53 € TTC
Schneider Electric
SCHGVAD0101
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 O (Défaut)
Non géré en stock
A commander
15.15 € HT 18.18 € TTC
Schneider Electric
SCHGVAD0110
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 O (Défaut)
En stock
2 produit(s) disponible(s)
14.40 € HT 17.28 € TTC
6.67 € HT 8.00 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAD1010
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 F (Défaut)
En stock
3 produit(s) disponible(s)
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAE1
Schneider Electric Contacteur Auxiliaire 1 F Et 1 O
Non géré en stock
A commander
7.40 € HT 8.88 € TTC
Soit un total de 74.00 € HT Soit un total de 88.80 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
57 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAE20
Schneider Electric Contacteur Auxiliaire 2 F
Non géré en stock
A commander
9.71 € HT 11.65 € TTC
Soit un total de 97.10 € HT Soit un total de 116.50 € TTC
Schneider Electric
SCHGVAED011
TeSys GV - bloc de contact auxiliaire - montage frontal - 1F+1O
Offre limitée
8 produit(s) disponible(s)
14.63 € HT 17.56 € TTC
Schneider Electric
SCHGVAED101
Schneider Electric Block Additif Frontal 1 Nc 1 No Defaut
Non géré en stock
A commander
12.90 € HT 15.48 € TTC
Soit un total de 129.00 € HT Soit un total de 154.80 € TTC
Schneider Electric
SCHGVAM11

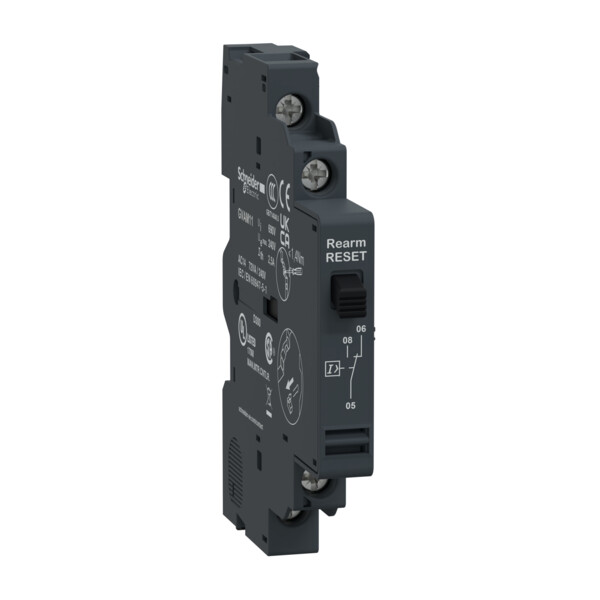

Schneider Electric Contacteur Auxiliaire 1 Of (Défaut)
Non géré en stock
A commander
15.18 € HT 18.22 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
En stock
39 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAN20
Schneider Electric Contacteur Auxiliaire 2 F
En stock
52 produit(s) disponible(s)
9.50 € HT 11.40 € TTC
Schneider Electric
SCHGVAS025
Schneider Electric Déclencheur à émission de courant Gvas 24 V Ca 50Hz
Non géré en stock
A commander
30.77 € HT 36.92 € TTC
Schneider Electric
SCHGVAS225
Schneider Electric Déclencheur à émission de courant Gvas 220 à 240 V Ca 50 Hz
Non géré en stock
A commander
27.15 € HT 32.58 € TTC
Schneider Electric
SCHGVAS385
Schneider Electric Déclencheur à émission de courant Gvas 380 à 400 V Ca 50Hz
Non géré en stock
A commander
33.83 € HT 40.60 € TTC
Schneider Electric
SCHGVAU225
Schneider Electric Déclencheur à mini de tension Gvau 220 à 240 V Ca 50 Hz
5,0 (3)
Non géré en stock
A commander
27.82 € HT 33.38 € TTC
Schneider Electric
SCHGVAU226
Schneider Electric Déclencheur à mini de tension Gvau 220 à 240 V Ca 60 Hz
Non géré en stock
A commander
38.30 € HT 45.96 € TTC
Schneider Electric
SCHGVAU385
Schneider Electric Déclencheur à mini de tension Gvau 380 à 400 V Ca 50Hz
En stock
2 produit(s) disponible(s)
26.57 € HT 31.88 € TTC
Description
Caractéristiques principales :
Gamme : TeSys
Nom du produit : TeSys GV3
Nom abrégé de l'appareil : GV3L
Fonction produit : Disjoncteur
Fonction de l’appareil : Moteur
Description des pôles : 3P
Type de réseau : CA
Catégorie d'emploi : AC-3 se conformer à IEC 60947-4-1A se conformer à IEC 60947-2
Fréquence réseau : 50/60 Hz
Pouvoir de coupure : 50 kA Icu à 440 V CA 50/60 Hz12 kA Icu à 500 V CA 50/60 Hz6 kA Icu à 690 V CA 50/60 Hz50 kA Icu à 400/415 V CA 50/60 Hz65 kA Icu at 230/240 V AC 50/60 Hz
[ics] pouvoir assigné de coupure de service en court-circuit : 0,5 à 500 V CA 50/60 Hz0,5 à 690 V CA 50/60 Hz100 % à 230/240 V CA 50/60 Hz60 % at 400/415 V AC 50/60 Hz60 % at 440 V AC 50/60 Hz
Technologie de déclencheur : Magnétique
Courant de déclenchement magnétique : 1120 A
Caractéristiques complémentaires :
Mode de fixation : Pincé sur rail DIN symétrique 35 mmVissé sur panneau (avec 3 x vis M4 )
Position de montage : Toutes positions (pas de montage direct avec contacteur, utiliser longueur câble > 10 cm)Toutes positions (ne pas utiliser avec un accessoire GV3S)
Puissance moteur kw : 45 kW à 400/415 V CA 50/60 Hz (courant de crête maximal 750 A)45 kW à 500 V CA 50/60 Hz (courant de crête maximal 750 A)55 kW à 690 V CA 50/60 Hz (courant de crête maximal 750 A)
Type de commande : Bouton rotatif
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à IEC 60947-2
[ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-2
Puissance dissipée par pôle : 8 W
Durée de vie mécanique : 50000 cycle
Durée de vie électrique : 20000 cycles for AC-3 at 415 V In
Vitesse de commande : 25 cyc/h
Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² rigideConnecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² souple avec extrémité de câbleConnecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² rigideConnecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² souple avec extrémité de câbleConnecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² soupleConnecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² souple
Couple de serrage : 5 N.m sur connecteurs à vis BTR EverLink pour câble 25 mm²8 N.m sur connecteurs à vis BTR EverLink pour câble 35 mm²
Robustesse mécanique : Chocs ouvert 30 Gn pour 11 ms se conformer à IEC 60068-2-27Vibrations 4 Gn, 5 à 300 Hz se conformer à IEC 60068-2-6Shocks closed 5 Gn for 11 ms conforming to IEC 60068-2-27
Aptitude au sectionnement : Oui se conformer à IEC 60947-1
Sensibilité à une perte de phase : Oui
Hauteur : 132 mm
Largeur : 55 mm
Profondeur : 136 mm
Poids : 0,96 kg
Couleur : Gris SE GREY 6Vert SE GREEN 2
Fabriqué à la commande
Caractéristiques techniques
| Largeur | 55 mm |
| Hauteur | 132 mm |
| Profondeur | 136 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 45 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 80 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 230 V |
| Indice de protection (ip) | Ip20 |
| Avec protection thermique | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Magnétique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 22 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 50 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 1120 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 1120 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
Documents et notices
