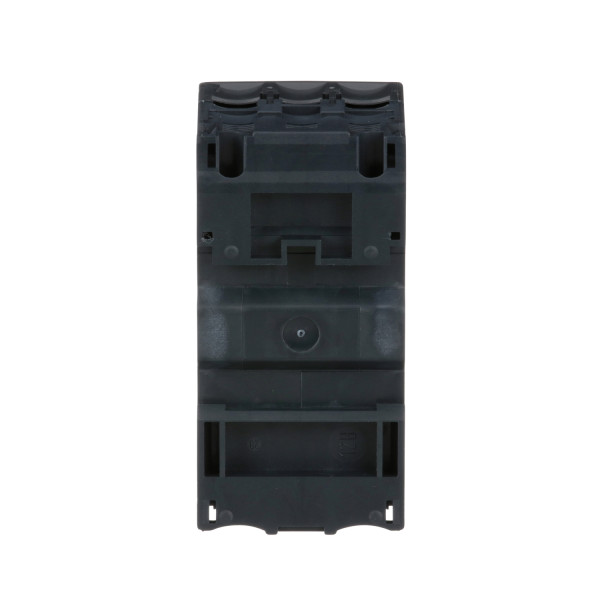

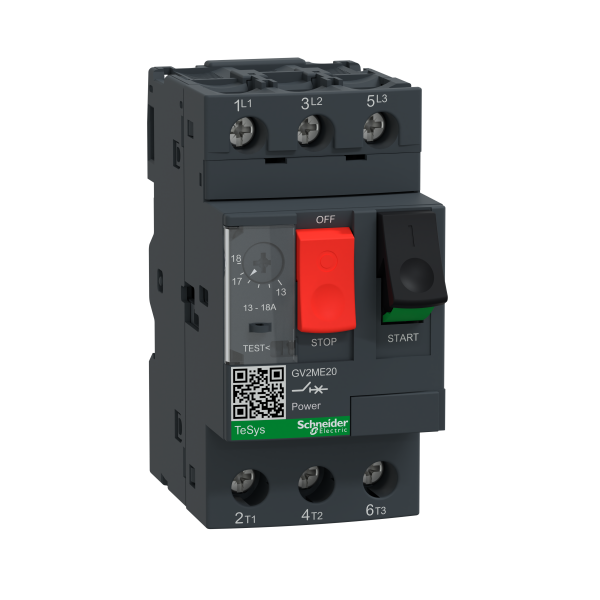

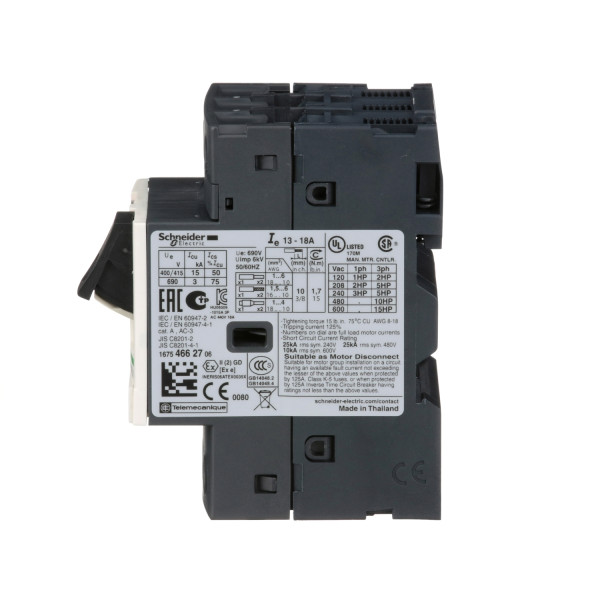

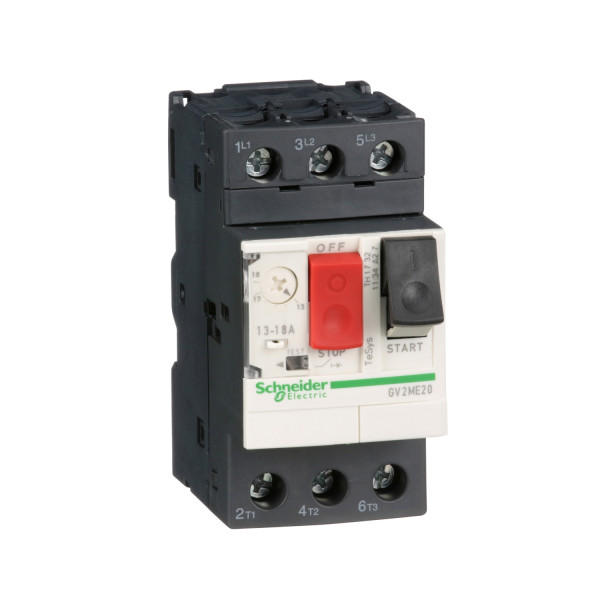

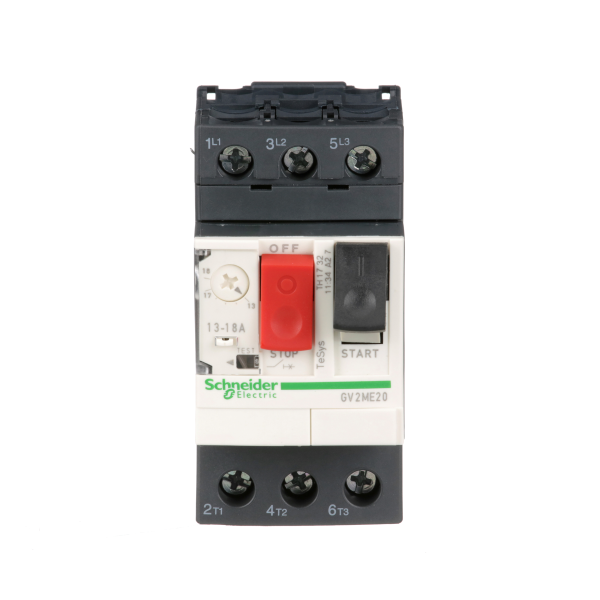

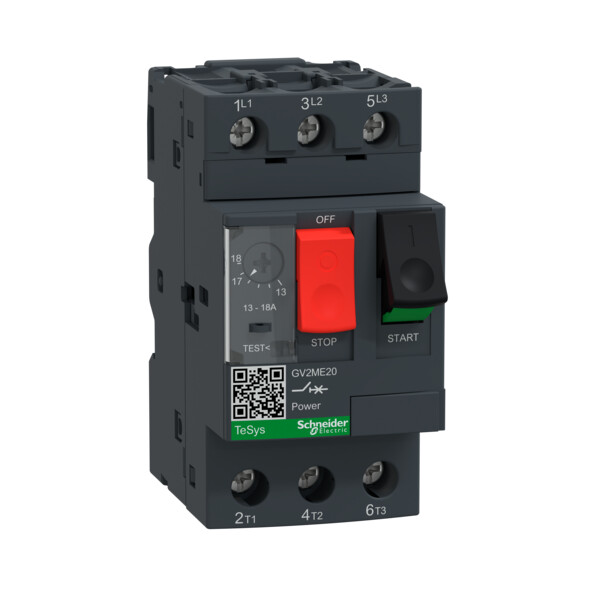

Schneider Electric Disjoncteur Moteur Gv2Me 13 à 18 A 3P 3D Déclencheur Magnétothermique

Description

Disjoncteur Moteur Gv2Me Schneider Electric

Ce disjoncteur moteur TeSys GV2ME, de la marque Schneider Electric, est un dispositif de protection pour les appareils à moteur électrique. Son déclencheur magnétothermique permet d’interrompre automatiquement le circuit en cas de court-circuit d’une valeur de 100 kA. Un bouton poussoir est également intégré pour la coupure et le rétablissement manuel du courant lors des travaux de maintenance. Ce disjoncteur est indispensable pour protéger les moteurs électriques d’une puissance allant de 7,5 à 15 kW, sur un réseau de 18 A, et avec une tension jusqu’à 690 V.

Les + du produit :

• Déclencheur magnétothermique
• Montage sur rail DIN symétrique 35 mm

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys GV2
• Nom abrégé d'appareil : GV2ME
• Type de produit ou de composant : Disjoncteur
• Application du disjoncteur : Protection moteur
• Description des pôles : 3P
• Type de réseau : AC
• Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
• Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
• Pouvoir de coupure : Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 15 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 8 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2
• [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2
• Zone de réglage de protection thermique : 13...18 A
• Technologie de déclencheur : Thermique-magnétique
• Courant de déclenchement magnétique : 223 A

Caractéristiques complémentaires :

• Mode d'installation : Par clips / Par vis
• Support de montage : Rail
• Position de montage : Horizontal / Vertical
• Puissance moteur kw : 15 kW à 690 V AC 50/60 Hz / 9 kW à 500 V AC 50/60 Hz / 7.5 kW à 400/415 V AC 50/60 Hz
• Type de commande : Bouton-poussoir
• [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ith] courant thermique conventionnel : 18 A conformément à IEC 60947-4-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
• Puissance dissipée par pôle : 2.5 W
• Durée de vie mécanique : 100000 cycle
• Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
• Vitesse de commande : 25 cyc/h
• Service assigné : Continu conformément à IEC 60947-4-1
• Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
• Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
• Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
• Aptitude au sectionnement : Oui conformément à IEC 60947-1
• Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
• Hauteur : 89 mm
• Largeur : 45 mm
• Profondeur : 78.2 mm
• Masse du produit : 0.26 kg

Référence : SCHGV2ME20 (Schneider-Electric)

Ancien produit : Telemecanique GV2ME20
