Photo(s) non contractuelle(s)

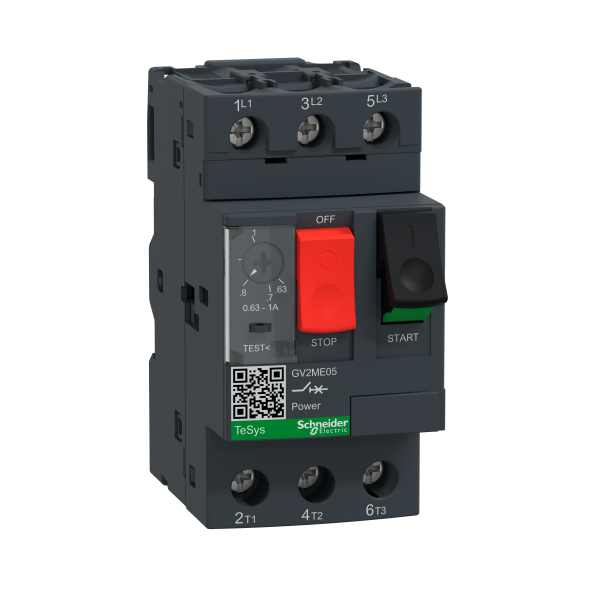

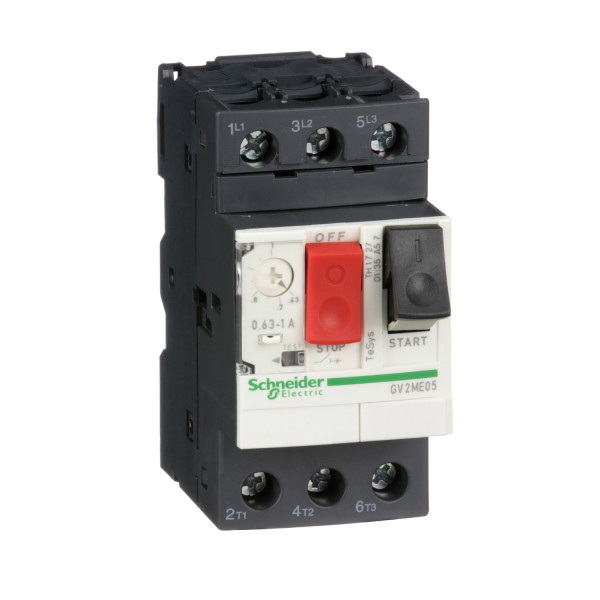

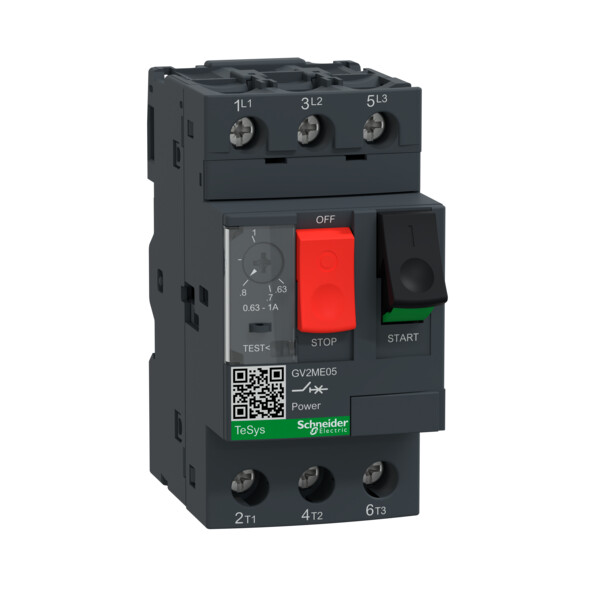

Schneider Electric Disjoncteur Moteur Gv2Me 0,63 à 1 A 3P 3D Déclencheur Magnétothermique
26.92 € HT 32.30 € TTC
En stock - Il y a 12 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Réception à venir le 23/12/2024 + 10 pièces
Jusqu'à 64 points de fidélité en achetant ce produit
Schneider Electric
SCHGV1G09
Schneider Electric Mini Bornier
Non géré en stock
A commander
10.58 € HT 12.70 € TTC
Schneider Electric
SCHGV2AF02
Schneider Electric Platine Fix.Gv2M Par Vis
Non géré en stock
A commander
3.29 € HT 3.95 € TTC
Soit un total de 32.90 € HT Soit un total de 39.50 € TTC
Schneider Electric
SCHGV2AF3
Schneider Electric Bloc de Raccordement - Entre Gv2 Et Contacteur Lc1-D09..D38
Non géré en stock
A commander
3.96 € HT 4.75 € TTC
Soit un total de 39.60 € HT Soit un total de 47.50 € TTC
Schneider Electric
SCHGV2G05
Schneider Electric Bornier Encliquetable
Non géré en stock
A commander
20.75 € HT 24.90 € TTC
Schneider Electric
SCHGV2G245
Schneider Electric Jdb 63A Tri 2X45 Mm
Non géré en stock
A commander
10.99 € HT 13.19 € TTC
Schneider Electric
SCHGV2G254
Schneider Electric Jdb 63A Tri 2X54 Mm
Non géré en stock
A commander
9.42 € HT 11.30 € TTC
Schneider Electric
SCHGV2G345
Schneider Electric Jdb 63A Tri 3X45 Mm
Non géré en stock
A commander
14.18 € HT 17.02 € TTC
Schneider Electric
SCHGV2G354
Schneider Electric Jdb 63A Tri 3X54 Mm
Non géré en stock
A commander
12.56 € HT 15.07 € TTC
Schneider Electric
SCHGV2G445
Schneider Electric TeSys GV - jeu de barre tripolaire - 63A - 4 dérivations - pas 45 mm
Non géré en stock
A commander
17.09 € HT 20.51 € TTC
Schneider Electric
SCHGV2G454
Schneider Electric Jdb 63A Tri 4X54 Mm
Non géré en stock
A commander
15.31 € HT 18.37 € TTC
Schneider Electric
SCHGV2G554
Schneider Electric Jdb 63A Tri 5X54 Mm
Non géré en stock
A commander
20.29 € HT 24.35 € TTC
Schneider Electric
SCHGVAD0110
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 O (Défaut)
En stock
2 produit(s) disponible(s)
14.40 € HT 17.28 € TTC
6.67 € HT 8.00 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAD1010
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 F (Défaut)
En stock
3 produit(s) disponible(s)
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAE1
Schneider Electric Contacteur Auxiliaire 1 F Et 1 O
Non géré en stock
A commander
7.40 € HT 8.88 € TTC
Soit un total de 74.00 € HT Soit un total de 88.80 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
57 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAE20
Schneider Electric Contacteur Auxiliaire 2 F
Non géré en stock
A commander
9.71 € HT 11.65 € TTC
Soit un total de 97.10 € HT Soit un total de 116.50 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
En stock
39 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAN20
Schneider Electric Contacteur Auxiliaire 2 F
En stock
52 produit(s) disponible(s)
9.50 € HT 11.40 € TTC
Schneider Electric
SCHGVAU385
Schneider Electric Déclencheur à mini de tension Gvau 380 à 400 V Ca 50Hz
En stock
2 produit(s) disponible(s)
26.57 € HT 31.88 € TTC
Description
Disjoncteur Moteur Gv2Me Schneider Electric
Ce disjoncteur moteur TeSys GV2ME, de la marque Schneider Electric, est un dispositif de protection permettant d’interrompre automatiquement le courant électrique d’un circuit en cas de court-circuit. Il sert ainsi à prévenir les problèmes liés à ces défaillances pouvant porter atteinte au fonctionnement des appareils. Il est utilisé pour protéger les appareils à moteur électrique. Ce disjoncteur moteur tétrapolaire est équipé de bouton-poussoir assurant sa manipulation lors d’une intervention ou pour l’arrêt forcé du moteur.
Les + du produit :
- Montage sur rail DIN
- Déclencheur magnétothermique
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2ME
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 0.63...1 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 13 A
Caractéristiques complémentaires :
- Mode d'installation : Par clips / Par vis
- Support de montage : Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 0.25 kW à 400/415 V AC 50/60 Hz / 0.55 kW à 690 V AC 50/60 Hz
- Type de commande : Bouton-poussoir
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 1 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.2 mm
- Masse du produit : 0.26 kg
Référence : SCHGV2ME05 (Schneider-Electric)
Ancien produit : Telemecanique GV2ME05
Legrand
LEG417304
Disjoncteur moteur magnéto-thermique mpx³ 32s - 1 a - 100 ka
Non géré en stock
A commander
73.91 € HT 88.69 € TTC
General Electric
GEP101215
Disjoncteur moteur SURION 0.63 - 1A - GPS1BSAE
Indisponible
Produit abandonné
Schneider Electric
SCHGV2ME08
Schneider Electric Disjoncteur Moteur Gv2Me 2,5 à 4 A 3P 3D Déclencheur Magnétothermique
En stock
47 produit(s) disponible(s)
27.31 € HT 32.77 € TTC
Schneider Electric
SCHGV2ME07
Schneider Electric Disjoncteur Moteur Gv2Me 1,6 à 2,5 A 3P 3D Déclencheur Magnétothermique
En stock
18 produit(s) disponible(s)
47.14 € HT 56.57 € TTC
29.25 € HT 35.10 € TTC
Schneider Electric
SCHLC1D09P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 230 V Ca
5,0 (2)
En stock
49 produit(s) disponible(s)
15.75 € HT 18.90 € TTC
Legrand
LEG037172
Bloc de Jonction Viking 3 Legrand Vert/Jaune pour Conducteur de Protection - Connexion à Vis - avec 1 Jonction - 1 Entrée 1 Sortie - Section 6 mm2 - Pas 8 mm
5,0 (1)
Rupture temporaire
A commander
4.68 € HT 5.62 € TTC
Schneider Electric
SCHGV2ME06
Schneider Electric Disjoncteur Moteur Gv2Me 1 à 1,6 A 3P 3D Déclencheur Magnétothermique
En stock
7 produit(s) disponible(s)
46.07 € HT 55.28 € TTC
27.08 € HT 32.50 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
57 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Caractéristiques techniques
| Largeur | 44,5 mm |
| Hauteur | 89 mm |
| Profondeur | 78,2 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 0,25 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 1 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 230 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 1 A |
| Réglage de courant du déclencheur de surcharge | 0,63 A |
| Indice de protection (ip) | Ip20 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton-poussoir |
| Technique de déclenchement | Thermomagnétique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 0,12 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 100 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 13 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 13 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
