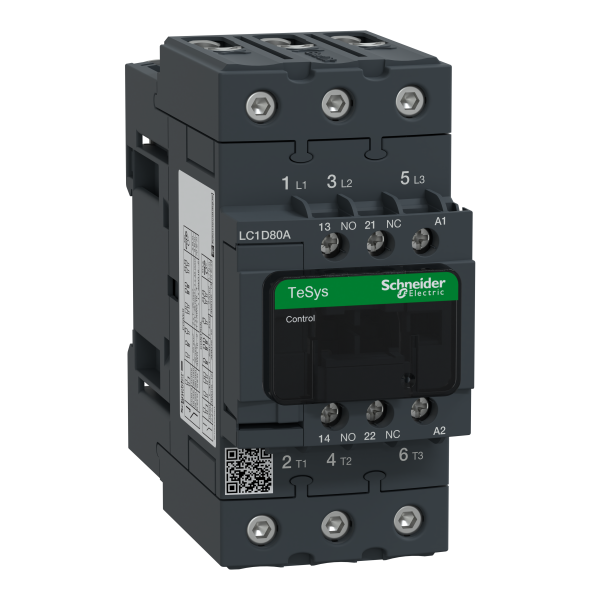

Contacteur 3P 3NO AC-3 440 V 80 A 24 Vca TeSys D Everlink Schneider
Contacteur 3P 3NO AC-3 440 V 80 A 24 Vca TeSys D Everlink Schneider

Photo(s) non contractuelle(s)

Contacteur 3P 3NO AC-3 440 V 80 A 24 Vca TeSys D Everlink Schneider

266.00 € HT 319.20 € TTC

Marque Schneider Electric

Référence LC1D80AB7

EAN 3606481312112

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Contacteur 3P 3NO 24 Vca TeSys D Everlink Schneider

Ce contacteur TeSys D Everlink, de la marque Schneider Electric, est un dispositif de commande servant à contrôler à distance un circuit électrique. Il permet de déclencher la mise en marche et arrêt d’un appareil installé sur un réseau de catégorie AC-3 tels que les moteurs électriques de forte puissance. Ce dispositif est doté d’une bobine alternative de 24 V apte à commander un moteur d’une puissance de 18,5 à 37 kW. Ce contacteur possède 3 contacts normalement ouverts pour le contrôle de circuit de puissance d’une intensité de 80 A, avec une tension assignée de 690 V. Son raccordement se fait par des borniers à vis-étrier, avec une capacité de 1 à 35 mm2.

Les + du produit :

  • Peut être monté sur un rail ou sur une platine
  • Doté d’un couvercle de protection

Caractéristiques principales :

  • Gamme : TeSys
  • Nom du produit : TeSys D
  • Fonction produit : Contacteur
  • Nom abrégé de l'appareil : LC1D
  • Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
  • Catégorie d'emploi : AC-1AC-3
  • Description des pôles : 3P
  • Composition des pôles : 3F
  • [ue] tension assignée d'emploi : 690 V AC 25...400 Hz pour circuit de puissance300 V DC for power circuit
  • [ie] courant assigné d'emploi : 80 A (80 A (
  • Puissance moteur kw : 37 kW à 500 V CA 50/60 Hz AC-337 kW à 660...690 V CA 50/60 Hz AC-322 kW à 220...230 V CA 50/60 Hz AC-337 kW à 380...400 V CA 50/60 Hz AC-3
  • Puissance moteur hp : 40 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs5 hp à 115 V CA 50/60 Hz pour monophasé moteurs10 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs20 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs20 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs50 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
  • Type de circuit de commande : CA 50/60 Hz
  • Tension circuit de commande : 24 V CA 50/60 Hz
  • Composition contact auxiliaire : 1F+1O
  • [uimp] tension assignée de tenue aux chocs : Se conformer à IEC 60947
  • Catégorie de surtension : III
  • [ith] courant thermique conventionnel : 80 A à 10 A à
  • Pouvoir nominal d'enclenchement irms : 1000 A à 440 V CA pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
  • Pouvoir assigné de coupure : 1000 A à 440 V pour circuit de puissance se conformer à IEC 60947
  • [icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation520 A 900 A 110 A 260 A
  • Calibre du fusible à associer : 125 A gG à 125 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
  • Impédance moyenne : 1,5 mOhm à 50 Hz - Ith 80 A pour circuit de puissance
  • [ui] tension assignée d'isolement : 690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1
  • Durée de vie électrique : 700000 cycle 80 A AC-1 à Ue 750000 cycles 66 A AC-3 at Ue
  • Puissance dissipée par pôle : 9,6 W AC-19,6 W AC-3
  • Couvercle de protection : Avec
  • Support de montage : PlatineRail
  • Normes : EN/IEC 60947-5-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
  • Certifications du produit : CCCCSAULEAC
  • Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleControl circuit : screw clamp terminals 1 cable(s) 1...4 mm² - cable stiffness: solidTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigidePower circuit : EverLink BTR screw connectors 1 cable(s) 1...35 mm² - cable stiffness: solidPower circuit : EverLink BTR screw connectors 2 cable(s) 1...25 mm² - cable stiffness: solidControl circuit : screw clamp terminals 1 cable(s) 1...4 mm² - cable stiffness: flexibleControl circuit : screw clamp terminals 2 cable(s) 1...4 mm² - cable stiffness: flexiblePower circuit : EverLink BTR screw connectors 1 cable(s) 1...35 mm² - cable stiffness: flexiblePower circuit : EverLink BTR screw connectors 2 cable(s) 1...25 mm² - cable stiffness: flexible
  • Couple de serrage : Télécommande : 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande : 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance : 8 N.m - sur connecteurs à vis BTR EverLink - câble 25…35 mm² hexagonal 4 mmCircuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink - câble 1…25 mm² hexagonal 4 mm
  • Temps de fonctionnement : 12…26 ms fermeture4…19 ms ouverture
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
  • Durée de vie mécanique : 6 Mcycles
  • Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

  • Technologie bobine : Sans module d'antiparasitage intégré
  • Plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz0,85…1,1 Uc opérationnel à 60 °C, CA 60 Hz
  • Consommation moyenne à l'appel en va : 140 VA à 20 °C (cos ? 0.75) 60 Hz160 VA à 20 °C (cos ? 0.75) 50 Hz
  • Consommation moyenne au maintien en va : 13 VA à 20 °C (cos ? 0.3) 60 Hz15 VA à 20 °C (cos ? 0.3) 50 Hz
  • Dissipation thermique : 4…5 W à 50/60 Hz
  • Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
  • Fréquence circuit signalisation : 25 à 400 Hz
  • Courant commuté minimum : 5 mA pour circuit de signalisation
  • Tension de commutation minimale : 17 V pour circuit de signalisation
  • Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
  • Résistance d'isolement : > 10 M? pour circuit de signalisation

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Oui
Puissance de fonctionnement nominale, ac-3, 400 v 37,0 kW
Nombre de contacts à fermeture en tant que contacts principaux 3,0
Nombre de contacts auxiliaires à fermeture 1,0
Nombre de contacts auxiliaires à ouverture 1,0
Courant de fonctionnement nominal ca-3, 400 v 66,0 A
Courant de fonctionnement nominal ca-1, 400 v 80,0 A
Tension d'alimentation de courant nominal us à ca 50 hz 24,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 24 V
Tension d'alimentation de courant nominal us à ca 60 hz 24,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 24 V
Type de raccordement du circuit principal Raccordement à vis
Type de tension d'actionnement Ac
Nombre de contacts ouverture en tant que contacts principaux 0,0
Courant de fonctionnement nominal ca-4, 400 v 65,0 A
Puissance de fonctionnement nominale ca-4, 400 v 30,0 kW
Puissance de fonctionnement nominale nema 29,8 kW
