Photo(s) non contractuelle(s)

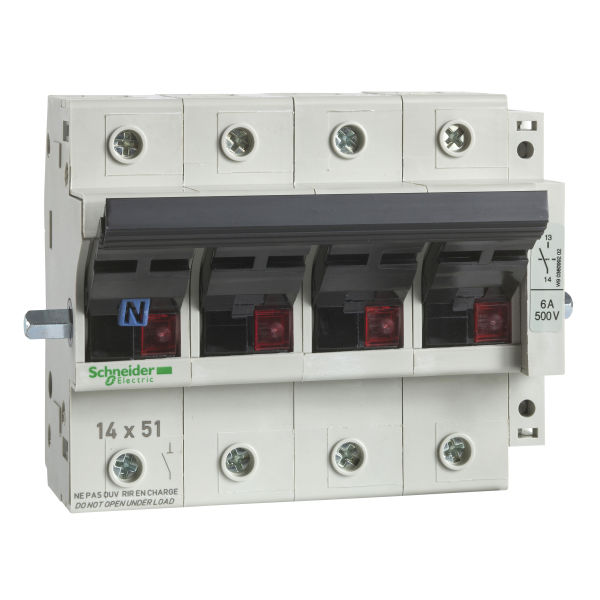

Schneider Electric Corps de Sectionneur Fusible Gk1 4P 50 A pour Fusible Nfc 14 X 51 Mm
Non disponible - Produit abandonné
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GK1
- Type de produit ou de composant : Sectionneur de fusible
- Nom abrégé d'appareil : GK1 E
- Description des pôles : 3P + N
- Support de montage : Rail
- Position de montage : Vertical +/- 23°
- Type de commande : Par maneton
- [ue] tension assignée d'emploi : 690 V pour circuit de puissance / 500 V pour circuit de signalisation / 440 V pour circuit de signalisation
- [ie] courant assigné d'emploi : 50 A pour circuit de puissance / 0,25 pour circuit de signalisation
- Description des contacts : 1 "F" coupure précoce
- Taille du fusible : 14 x 51 mm
- Type de fusible : AM / GG
- Mode de raccordement : 1 rigide câble(s) 2.5...25 mm² sur connecteur pour circuit de puissance / 1 souple câble(s) 2.5...25 mm² sans extrémité de câble sur connecteur pour circuit de puissance / 1 souple câble(s) 2.5...16 mm² avec extrémité de câble sur connecteur pour circuit de puissance
- Couple de serrage : 2 N.m circuit de puissance : sur connecteur
Ancien produit : Telemecanique GK1EM
Schneider Electric
SCHGK1AP05
Schneider Electric Commande Rotative Latérale Droite Gk1 pour 50 A 3 ou 4 Pôles Poignée Noire
Indisponible
Produit abandonné
Legrand
LEG014025
Cartouche industrielle cylindrique - aM - 14x51 mm - sans voyant - 25 A
Non géré en stock
A commander
2.70 € HT 3.24 € TTC
Soit un total de 27.00 € HT Soit un total de 32.40 € TTC
Legrand
LEG004811
Support universel de borniers Legrand pour monter les borniers sur rail symétrique ou asymétrique
4,6 (5)
En stock
47 produit(s) disponible(s)
2.52 € HT 3.02 € TTC
Legrand
LEG036250
Coffret polyester Marina - IP66 IK10 - RAL 7035 - 300x220x160 mm
5,0 (2)
En stock
4 produit(s) disponible(s)
72.64 € HT 87.17 € TTC
Legrand
LEG036251
Coffret polyester Marina - IP66 IK10 - RAL 7035 - 400x300x206 mm
Rupture temporaire
A commander
197.08 € HT 236.50 € TTC
Schneider Electric
SCHDF2EA20
Schneider Electric Cartouche Fusible Nfc Cylindrique 14 X 51 Mm Am 20 A Sans Voyant
Indisponible
Produit abandonné
Caractéristiques techniques
| Courant permanent nominal (iu) | 50 A |
| Nombre de pôles | 4 |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | 14x51 mm |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Levier |
| Finition interrupteur général | Non |
| Finition interrupteur de sécurité | Non |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en saillie de barres collectrices | Non |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Avec surveillance des fusibles | Non |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Frontal |
| Entrée de câble | Autre |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Puissance de fonctionnement nominale, ac-23, 400 v | 22 kW |
| Courant nominal de courte durée admissible icw | 100 kA |
| Équippé de connecteurs | Non |
