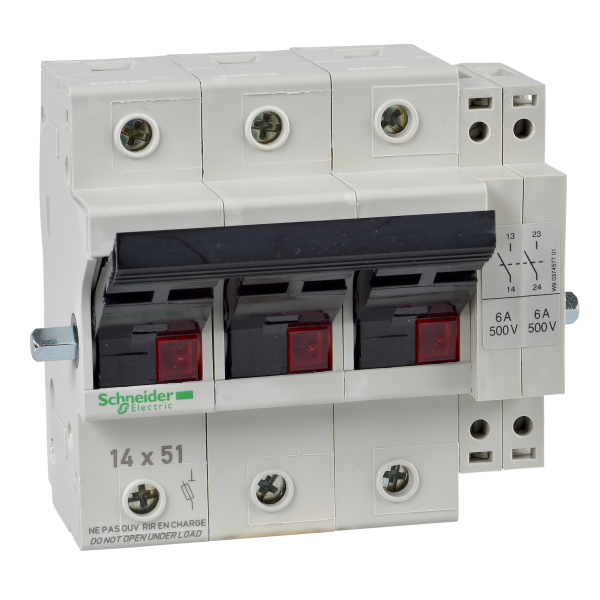

Schneider Electric Corps de Sectionneur Fusible Gk1 3P 50 A pour Fusible Nfc 14 X 51 Mm
Prix sur consultation
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GK1
- Type de produit ou de composant : Sectionneur de fusible
- Nom abrégé d'appareil : GK1 E
- Description des pôles : 3P
- Support de montage : Rail
- Position de montage : Vertical +/- 23°
- Type de commande : Par maneton
- [ue] tension assignée d'emploi : 690 V pour circuit de puissance / 500 V pour circuit de signalisation / 440 V pour circuit de signalisation
- [ie] courant assigné d'emploi : 50 A pour circuit de puissance / 0,25 pour circuit de signalisation
- Description des contacts : 2 "F" coupure précoce / 1 F/O upstream device tripping sur fusible sauté
- Taille du fusible : 14 x 51 mm
- Type de fusible : AM / GG
- Mode de raccordement : 1 rigide câble(s) 2.5...25 mm² sur connecteur pour circuit de puissance / 1 souple câble(s) 2.5...25 mm² sans extrémité de câble sur connecteur pour circuit de puissance / 1 souple câble(s) 2.5...16 mm² avec extrémité de câble sur connecteur pour circuit de puissance
- Couple de serrage : 2 N.m circuit de puissance : sur connecteur
Ancien produit : Telemecanique GK1EW
Caractéristiques techniques
Courant permanent nominal (iu) | 50 A |
Nombre de pôles | 3 |
Classe de protection (ip), face avant | Ip20 |
Avec emplacement pour fusibles | 14x51 mm |
Commande motorisée intégrée | Non |
Type de raccordement du circuit principal | Raccordement à vis |
Finition interrupteur de dispositif d'arrêt d'urgence | Non |
Finition de l'élément d'actionnement | Levier |
Finition interrupteur général | Non |
Finition interrupteur de sécurité | Non |
Convient pour montage au sol | Non |
Adapté à une fixation frontale | Non |
Adapté à un montage en saillie de barres collectrices | Non |
Tension de fonctionnement nominale max. ue en ca | 690 V |
Avec surveillance des fusibles | Oui |
Commande motorisée en option | Non |
Position de l'élément d'actionnement | Frontal |
Entrée de câble | Autre |
Intensité de court-circuit nominale conditionnelle iq | 100 kA |
Puissance de fonctionnement nominale, ac-23, 400 v | 22 kW |
Courant nominal de courte durée admissible icw | 100 kA |
Équippé de connecteurs | Non |
