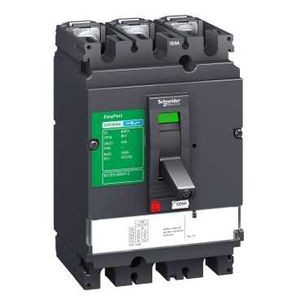

EasyPact CVS - interrupteur CVS160NA - 160 A - 3P

Description

• Gamme de produits : Easypact CVS100...250
• Nom abrégé d'appareil : CVS160NA
• Type de produit ou de composant : Interrupteur-sectionneur
• Description des pôles : 3P
• Type de réseau : AC
• [ie] courant assigné d'emploi : 160 A AC-22A : AC 50/60 Hz 220/240 V / 160 A AC-22A : AC 50/60 Hz 380/415 V / 160 A AC-22A : AC 50/60 Hz 440 V / 160 A AC-23A : AC 50/60 Hz 220/240 V / 160 A AC-23A : AC 50/60 Hz 380/415 V / 160 A AC-23A : AC 50/60 Hz 440 V
• [ith] courant thermique conventionnel : 160 A ( 50 °C )
• [icm] pouvoir assigné de fermeture en court-circuit : 75 kA avec coupe-circuit de protection en amont / 3.6 kA sectionneur seulement
• Codification du pouvoir de coupure : NA
• Aptitude au sectionnement : Oui conformément à EN 60947-3 / Oui conformément à IEC 60947-3
• Catégorie d'emploi : AC-22A / AC-23A
• Protection fuite à la terre : Sans

• Fréquence du réseau : 50/60 Hz
• Type de commande : Par maneton
• Mode d'installation : Fixe
• Support de montage : Plaque arrière
• Raccordement haut : Façade
• Raccordement bas : Façade
• [icw] courant assigné de courte durée admissible : 0.96 kA ( 20 s ) conformément à IEC 60947-3 / 2.5 kA ( 1 s ) conformément à IEC 60947-3 / 2.5 kA ( 3 s ) conformément à IEC 60947-3
• Coupure pleinement apparente : Oui
• Coupure visible : Non
• Durée de vie mécanique : 25000 cycle conformément à IEC 60947-3
• Durée de vie électrique : 8000 cycle conformément à IEC 60947-3 415 V In AC 50/60 Hz AC-22A : / 8000 cycle conformément à IEC 60947-3 415 V In AC 50/60 Hz AC-23A :
• Pas de raccordement : 35 mm
• Hauteur : 161 mm
• Largeur : 105 mm
• Profondeur : 86 mm
• Masse du produit : 2.2 kg
