Photo(s) non contractuelle(s)

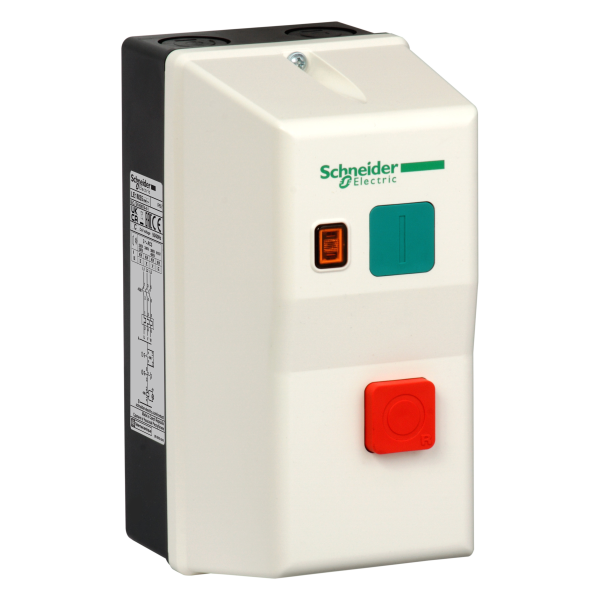

Schneider Electric Démarreur en coffret Le1M 12 à 16 A Bobine 220 V Ca
Prix sur consultation
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys LE
- Nom abrégé d'appareil : LE1M
- Type de produit ou de composant : Démarreur DOL intégré
- Application de l'appareil : Standard
- Catégorie d'emploi : AC-3
- Composition de l' appareil : Contacteur / Neutral terminal / Earth terminal / Thermal overload relay
- Zone de réglage de protection thermique : 12...16 A
- Puissance moteur kw : 4 kW à 240 V AC 50/60 Hz / 7.5 kW à 380/400 V AC 50/60 Hz / 7.5 kW à 415 V AC 50/60 Hz / 3.7 kW à 220/230 V AC 50/60 Hz
- Tension circuit de commande : 220 V AC 50/60 Hz
- Type de commande : Bouton-poussoir start vert I / Bouton-poussoir stop/reset rouge O
- Signalisation locale : LED jaune en fonctionement
- Nombre d'entrée de câble : 2 cable entry :ISO20 haut / 2 cable entry :ISO20 inférieur / 2 cable entry :Pg 13 inférieur / 2 cable entry :Pg 16 inférieur / 2 cable entry :ISO25 haut / 2 cable entry :Pg 21 inférieur / 2 cable entry :ISO25 inférieur / 2 cable entry :Pg 21 haut / 2 cable entry :Pg 16 haut / 2 cable entry : Pg 13 haut
- Largeur : 78 mm
- Hauteur : 160 mm
- Profondeur : 108 mm
- Masse du produit : 0.6 kg
Ancien produit : Telemecanique LE1M35M722
Legrand
LEG080251
Support à vis pour Mosaic , Céliane ou Soliroc - pour 1 poste ou 2 modules
5,0 (105)
En stock
15194 produit(s) disponible(s)
0.89 € HT 1.07 € TTC
Legrand
LEG044233
Transformateur de commande et signal mono bornes à vis - prim 230/400 V/sec 24/48 V - 100 VA
Non géré en stock
A commander
94.05 € HT 112.86 € TTC
Legrand
LEG067001
Va-et-vient et commande VMC Legrand Céliane - 2 vitesses - 10 AX - 230 V~
4,7 (53)
En stock
19239 produit(s) disponible(s)
3.42 € HT 4.10 € TTC
Legrand
LEG080021
Boîte monoposte Legrand Batibox energy - prof. 40 mm
5,0 (19)
En stock
453 produit(s) disponible(s)
0.71 € HT 0.85 € TTC
Legrand
LEG066631
Plaque Legrand Céliane - Memories - 1 poste - Yesterday (Blanc)
4,8 (44)
En stock
20724 produit(s) disponible(s)
1.13 € HT 1.36 € TTC
Legrand
LEG065001
Enjoliveur Etroit Blanc pour Interrupteur, Va-et-Vient ou Poussoir Soft Céliane Legrand
5,0 (1)
En stock
22 produit(s) disponible(s)
1.09 € HT 1.31 € TTC
Caractéristiques techniques
| Largeur | 78 mm |
| Hauteur | 160 mm |
| Profondeur | 108 mm |
| Avec transfo | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 7,5 kW |
| Nombre de postes de commande | 1 |
| Adapté à un arrêt d'urgence | Non |
| Courant de fonctionnement nominal ie | 16 A |
| Réglage de courant du déclencheur de surcharge | 12 A |
| Réglage de courant du déclencheur de surcharge | 16 A |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Réinitialisation externe possible | Non |
| Montage possible sur barres profilées | Non |
| Tension d'alimentation de courant nominal us à ca 50 hz | 220 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 220 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 220 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 220 V |
| Indice de protection (ip) | Ip65 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Classe de déclenchement | Classe 10 a |
| Avec déclencheur de court-circuit | Non |
| Avec fusible | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Type de tension d'actionnement | Ac |
| Type de starter moteur | Démarreur direct |
| Puissance de fonctionnement nominale, ca-3, 230 v, triphasée | 3,7 kW |
| Courant de fonctionnement nominal, ca-3, 400 v | 16 A |
| Température ambiante, limite supérieure sans restriction | 40 °C |
| Protection contre les surcharges compensée en température | Oui |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de voyants lumineux | 0 |
| Puissance nominale, 460 v, 60 hz, triphasée | 7,5 kW |
| Puissance nominale, 575 v, 60 hz, triphasée | 9 kW |
