Photo(s) non contractuelle(s)

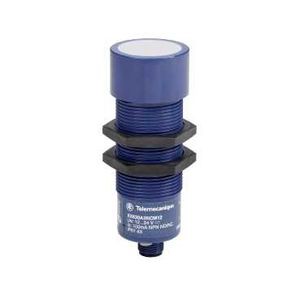

détecteur à ultrason cylindrique M30 Sn 1 m O plus F connecteur M12
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XX
- Type de détecteur : Détecteur à ultrasons
- Nom de gamme : Universel
- Nom du détecteur : XX6
- Forme du capteur : Cylindrique M30
- Detection system : Diffusion
- Portée nominale : 1 m réglable with teach pushbutton
- Matière : Plastique
- Type de signal de sortie : Numérique
- Sortie tor : 1 ''O'' + 1 ''F''
- Mode de raccordement : À 4 fils
- Type de sortie tor : PNP
- [us] tension d'alimentation : 12...24 V DC avec protection inversion de polarité
- Raccordement électrique : Connecteur mâle M12 4 broches
- [sd] domaine de détection : 0.051...0.991 m
- Angle du faisceau : 10 °
- Degré de protection ip : IP67 conformément à IEC 60529
- Matière du coffret : ULTEM
- Matière de la face avant : Silicone
- Filetage iso : M30 x 1,5
- Limites de la tension d'alimentation : 10...28 V DC
- [sa] portée de travail : 0.051...0.991 m (mode apprentissage)
- Trajectoire différentielle maximale : 2.5 mm
- Zone aveugle : 0...51 mm
- Fréquence de transmission : 200 kHz
- Précision de répétition : 0.9 %
- Angle de déviation de l'objet à détecter par rapport à 90° : -7...7 °
- Taille minimale de l'objet à détecter : Diamètre du cylindre 1,6 mm distance de détection jusqu'à 635 mm
- Led d'état : 1 LED (vert/rouge (clignotant)) pour assistance de réglage
- Consommation électrique : 50 mA
- Courant commuté maximum : 100 mA avec protection contre les surcharges et court-circuits
- Tension de déchet : < 1 V
- Fréquence de commutation : <= 10 Hz
- Retard à la disponibilité : 720 ms
- Retard réponse : 20 ms
- Retard récupération : 20 ms
- Marquage : CE
- Longueur du filetage : 45 mm
- Hauteur : 35 mm
- Largeur : 35 mm
- Profondeur : 85 mm
- Masse du produit : 0.091 kg
Ancien produit : Telemecanique XX630A1PCM12
Caractéristiques techniques
| Type de tension | Ac/dc |
| Courant de sortie max. | 100 A |
| Matériau du boîtier/corps | Plastique |
| Fréquence de commutation | 10 Hz |
| Finition de la solution analogique | Autre |
| Finition du raccordement électrique | Connecteur m12 |
| Finition de la sortie de commutation | Pnp/pnp |
| Finition de la fonction de commutation | Autre |
| Zone aveugle | 51 mm |
| Procédé de réglage | Teach-in |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Cylindre, filetage |
| Standard pour interfaces | Autre |
| Courant à vide | 50 mA |
| Précision de répétition relative | 0,9 % |
| Synchronisation possible | Non |
| Tension d’alimentation | 24 V |
| Tension d’alimentation | 12 V |
| Matériau de la surface active du capteur | Plastique |
| Matériau de la gaine de câble | Autre |
| Largeur du capteur | 35 mm |
| Diamètre du capteur | 30 mm |
| Hauteur du capteur | 35 mm |
| Longueur du capteur | 85 mm |
| Distance ajustable | 991 mm |
| Distance ajustable | 51 mm |
| Plage de mesure de la longueur | 991 mm |
| Plage de mesure de la longueur | 991 mm |
| Température ambiante | 60 °C |
| Température ambiante | 0 °C |
