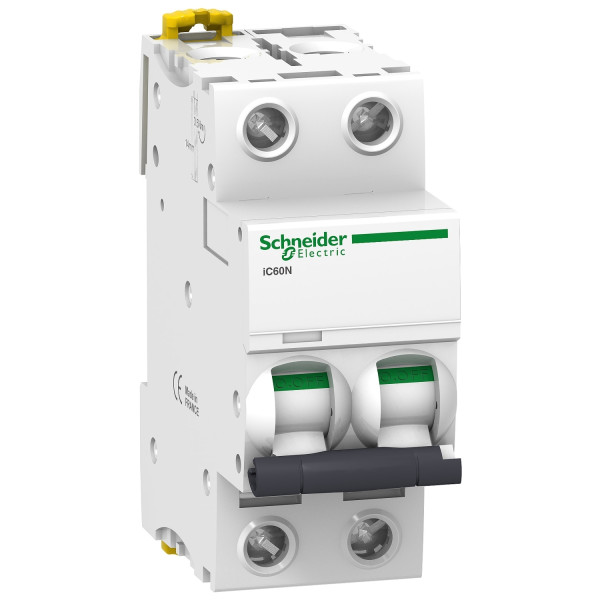

Disjoncteur bipolaire 2P 6A Courbe C - 2 modules - 10kA ACTI9 IC60N

Photo(s) non contractuelle(s)

Disjoncteur bipolaire 2P 6A Courbe C - 2 modules - 10kA ACTI9 IC60N

Name: Disjoncteur bipolaire 2P 6A Courbe C - 2 modules - 10kA ACTI9 IC60N
Brand: Schneider Electric
SKU: SCHA9F74206
Price: 30.00 EUR
Availability: OutOfStock

25.00 € ^HT 30.00 € ^TTC

J'ai vu ce produit moins cher ailleurs

Marque Schneider Electric

Référence A9F74206

EAN 3606480079542

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Réception à venir le 11/05/2025 + 8 pièces

Livraison gratuite dès 180 € d'achat

Frais de port de 4.99 € avec La Poste Colissimo pour ce produit acheté seul

Jusqu'à 60 points de fidélité en achetant ce produit

Parrainez vos amis en partageant ce produit sur d'autres sites !

Voir la description Découvrir les documents et notices

Description

Disjoncteur bipolaire 2P 6A Courbe C

Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, est un dispositif de commande permettant la gestion du courant dans un local. L’ouverture et la fermeture du circuit se font par le maneton de commande. Ce dispositif assure également la protection de l’installation contre les problèmes électriques comme le court-circuit en coupant automatiquement le courant à chaque détection de défaillance. Ce disjoncteur possède un mécanisme de déclenchement thermique magnétique avec un pouvoir de coupure de 6000 A. Il est essentiellement utilisé dans les réseaux d’installation monophasée sans neutre, avec un courant assigné de 6A.

Les caractéristiques techniques

Application Distribution
Gamme Acti9
Nom du produit Acti9 iC60
Type de produit ou équipement Disjoncteur miniature
Nom de l'appareil IC60N
Description des pôles 2P
Nombre de pôles protégés 2
In courant assigné d'emploi 6 A
Type de réseau CA CC
Type de déclencheur Thermique-magnétique
Courbe de déclenchement C
Pouvoir de coupure
- 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
- 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
- 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 6 kA Icu à 440 V CA 50/60 Hzse conformer à EN/CEI 60947-2
- 36 kA Icu à 100…133 V CA 50/60 Hzse conformer à EN/CEI 60947-2
Catégorie d'emploi
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement
- Oui se conformer à EN 60898-1
- Oui se conformer à EN 60947-2
- Oui se conformer à CEI 60898-1
- Oui se conformer à CEI 60947-2
Normes
- EN 60898-1
- CEI 60898-1
- EN 60947-2
- CEI 60947-2
Complémentaires
Fréquence du réseau 50/60 Hz
Classe de limitation
- 3 se conformer à EN 60898-1
- 3 se conformer à CEI 60898-1
[Ui] tension d'isolement
- 500 V CA 50/60 Hz se conformer à EN 60947-2
- 500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs
- 6 kV se conformer à EN 60947-2
- 6 kV se conformer à CEI 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Indication de tension Signalisation de déclenchement
Mode d'installation Fixe
Support de montage Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres Haut ou bas : oui
Pas de 9 mm 4
Hauteur 85 mm
Largeur 36 mm
Profondeur 78,5 mm
Poids du produit 0,25 kg
Couleur Blanc
Endurance mécanique 20000 cycle
Durée de vie électrique 10000 cycle
Mode de raccordement
Terminal simple (haut ou bas) 1…25 mm² rigide
Terminal simple (haut ou bas) 1…16 mm² souple
Longueur de dénudage des fils 14 mm pour haut ou bas connexion
Couple de serrage 2 N.m haut ou bas
Protection différentielle Bloc séparé
Degré de protection IP IP20 se conformer à CEI 60529
IP20 se conformer à EN 60529
Catégorie de surtension IV
Tropicalisation 2 se conformer à CEI 60068-1
Garantie 18 months
