EBCP 10-35 / 25 - embout de branchement connecteur a perforation d'isolant - bleu - l190

Description

EBCP 10-35 / 25 - Embout de Branchement Connecteur A Perforation D'Isolant - Bleu - L190

Caractéristiques générales :

• Utilisation :
  • ces embouts s'utilisent pour le raccordement des câbles arrivée aux bornes de l'appareillage (coupe-circuit, compteurs électroniques...)
  • ils s'installent sur des conducteurs cuivre ou aluminium à âme câblée ou massive

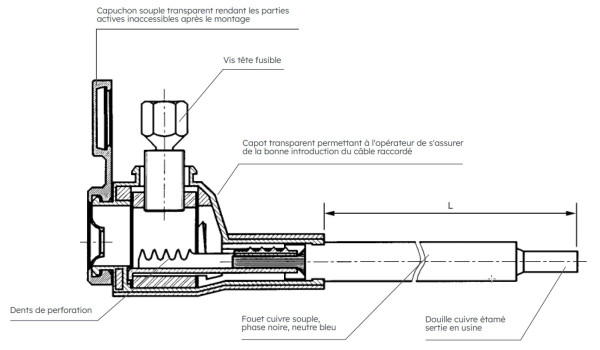

• Description :
  • l'encombrement minimum de l'embout est conçu pour une mise en place facile derrière le tableau
  • la matière du capot particulièrement robuste autorise son maintien à la pince lors de l'opération de perforation sans précaution particulière
• Mise en oeuvre :
  • introduire à fond l'extrémité du conducteur dans le connecteur
  • vérifier son bon positionnement à travers le boîtier transparent
  • tenir le boîtier à la main ou à l'aide d'une pince et serrer avec une clef de 10 la vis de perforation jusqu'à la rupture de la tête fusible
  • clipser le capuchon souple pour rendre la vis de serrage inaccessible

Caractéristiques produit :

• Embout EBCP
• Couleur : bleu
• Capacité normative : de 10² à 35²
• Capacité réelle : de 6² à 35²
• Nomenclature ERDF : 67 26 072
• Longueur hors boîtier : 185 mm de long
