Photo(s) non contractuelle(s)

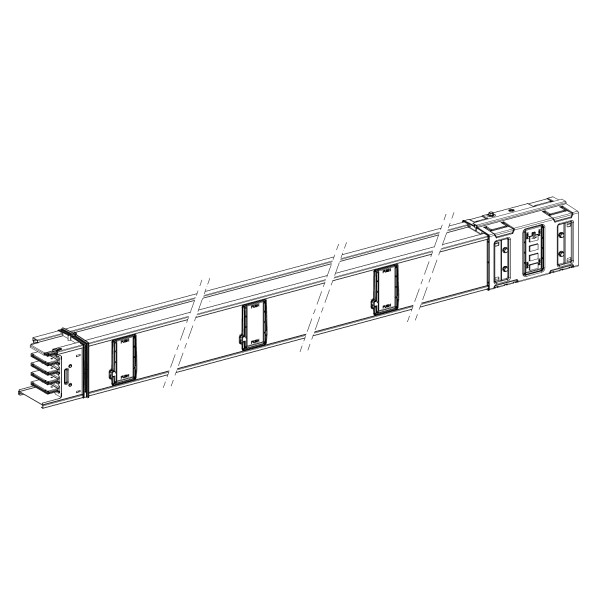

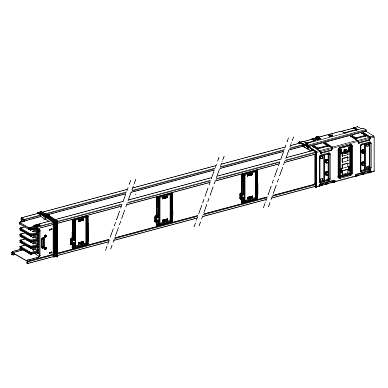

Schneider Electric Elément de distribution 3M 630A
2317.45 € HT 2780.94 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 5561 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Canalis
- Nom du produit : KS
- Type de produit ou de composant : Busbar trunking
- Description du jeu de barre : Distribution length
- Matière : Aluminium
- Application de l'appareil : Medium power distribution
- [ie] courant assigné d'emploi : 630 A 35 °C
- Polarité gaine électrique du jeu de barre : 3L + PE
- Nombre de sorties de dérivation : 6
- [ue] tension assignée d'emploi : 230...690 V
- Fréquence du réseau : 50/60 Hz
- [uimp] tension assignée de tenue aux chocs : 8 kV
- [ui] tension assignée d'isolement : 690 V
- [icw] courant assigné de courte durée admissible : 32.1 kA
- [ipk] courant assigné de crête admissible : 67.5 kA
- Raccordement électrique : Lubricated sliding contact
- Radiated magnetic field : 0.66 µT
- Thermal stress limit : 1225 kA².s
- Thdi : 0...15 % 630 A / 15...33 % 500 A / 33...100 % 400 A
- Tension de déchet : 0.011 V 1 50 Hz with 1A for 100 m long / 0.013 V 0.9 50 Hz with 1A for 100 m long / 0.013 V 0.8 50 Hz with 1A for 100 m long / 0.012 V 0.7 50 Hz with 1A for 100 m long
- Mode d'installation : Par vis
- Position du pôle neutre : Up
- Normes : IEC 60439-2 / IEC 61439-6
Caractéristiques techniques
| Couleur | Blanc |
| Largeur | 113,0 mm |
| Modèle | Unique |
| Hauteur | 146,0 mm |
| Flexible | Non |
| Numéro ral | 9001,0 |
| Nombre de conducteurs (sans mise à la terre) | 3,0 |
| Nombre de pôles | 3,0 |
| Longueur | 3000,0 mm |
| Indice de protection (ip) | Ip55 |
| Tension assignée à ca 50 hz | 690,0 V |
| Tension assignée à ca 50 hz | 690 V |
| Nombre de points de dérivation | 6,0 |
| Courant assigné ca 50 hz | 630,0 A |
| Longueur de la boîte de rail | 3000 mm |
