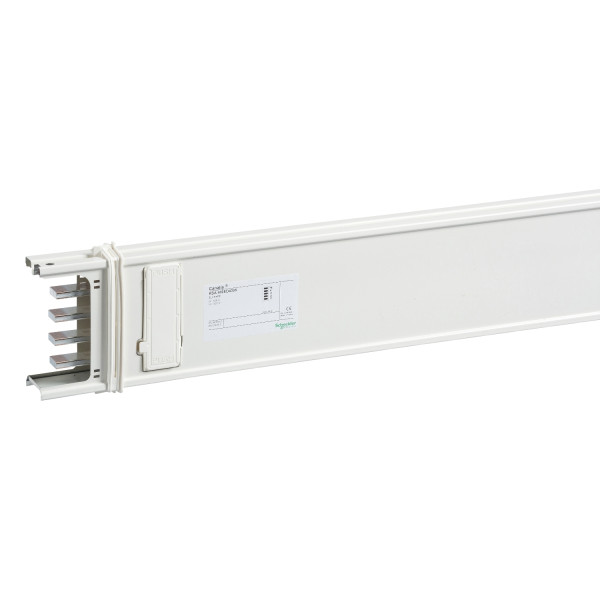

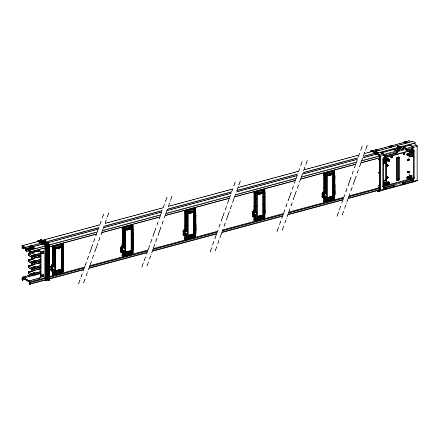

Schneider Electric Elément de distribution 5M 250 A

Description

Caractéristiques principales :

• Gamme de produits : Canalis
• Nom du produit : KS
• Type de produit ou de composant : Busbar trunking
• Description du jeu de barre : Distribution length
• Matière : Aluminium
• Application de l'appareil : Medium power distribution
• [ie] courant assigné d'emploi : 250 A 35 °C
• Polarité gaine électrique du jeu de barre : 3L + N + PE
• Nombre de sorties de dérivation : 10
• Longueur : 5 m

Caractéristiques complémentaires :

• [ue] tension assignée d'emploi : 230...690 V
• Fréquence du réseau : 50/60 Hz
• [uimp] tension assignée de tenue aux chocs : 8 kV
• [ui] tension assignée d'isolement : 690 V
• [icw] courant assigné de courte durée admissible : 10 kA
• [ipk] courant assigné de crête admissible : 28 kA
• Raccordement électrique : Lubricated sliding contact
• Radiated magnetic field : 0.52 µT
• Thermal stress limit : 100 kA².s
• Thdi : 0...15 % 250 A / 15...33 % 200 A / 33...100 % 160 A
• Tension de déchet : 0.022 V 0.9 50 Hz with 1A for 100 m long / 0.022 V 0.8 50 Hz with 1A for 100 m long / 0.021 V 0.7 50 Hz with 1A for 100 m long / 0.018 V 1 50 Hz with 1A for 100 m long
• Mode d'installation : Par vis
• Position du pôle neutre : Up
• Normes : IEC 60439-2 / IEC 61439-6
• Type de dimension : Fix
• Largeur : 146 mm
• Profondeur : 54 mm
• Couleur : RAL 9001 : blanc
• Masse du produit : 25.2 kg

Référence : SCHKSA250ED45010 (Schneider-Electric)
