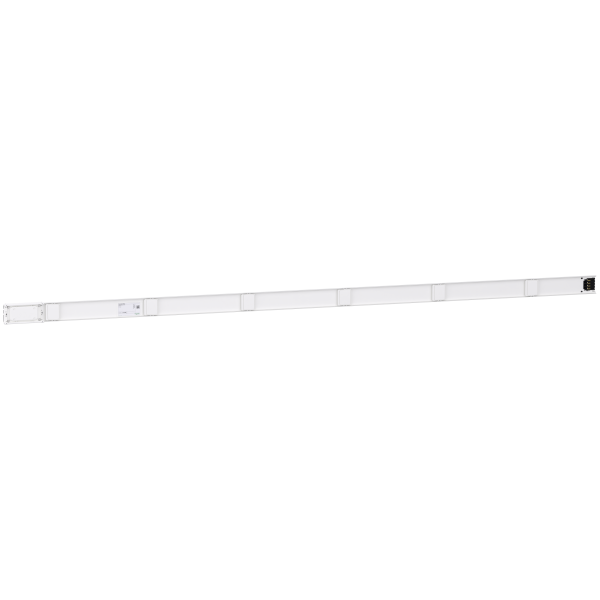

Schneider Electric Elément Droit 100 A

Description

• Gamme de produits : Canalis
• Nom du produit : KN
• Type de produit ou de composant : Busbar trunking
• Description du jeu de barre : Distribution length
• Application de l'appareil : Low power distribution
• [ie] courant assigné d'emploi : 100 A à 35 °C
• Polarité gaine électrique du jeu de barre : 3L + N + PE / 3L + PEN
• Nombre de sorties de dérivation : 6
• Longueur : 3 m

• [ue] tension assignée d'emploi : 230...500 V
• Fréquence du réseau : 50/60 Hz
• [uimp] tension assignée de tenue aux chocs : 6 kV
• [ui] tension assignée d'isolement : 500 V
• [icw] courant assigné de courte durée admissible : 2.8 kA
• [ipk] courant assigné de crête admissible : 14 kA
• Raccordement électrique : Lubricated sliding contact
• Radiated magnetic field : 0.106 µT
• Thermal stress limit : 8000 kA².s
• Thdi : 0...15 % 100 A / 15...33 % 80 A / 33...100 % 63 A
• Tension de déchet : 0.088 V 1 50 Hz with 1A for 100 m long / 0.089 V 0.9 50 Hz with 1A for 100 m long / 0.084 V 0.8 50 Hz with 1A for 100 m long / 0.077 V 0.7 50 Hz with 1A for 100 m long
• Mode d'installation : Par vis
• Position du pôle neutre : Up
• Nombre de circuits : 1
• Type de commande : Sans
• Normes : IEC 60439-2 / IEC 61439-6
• Largeur : 92 mm
• Profondeur : 27.5 mm
• Couleur : RAL 9001 : blanc
• Masse du produit : 7.3 kg
