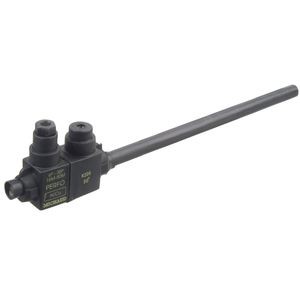

Embout Augmentateur 6-35 / 50 - Noir

Description

• Ces embouts permettent le raccordement d'un conducteur d'une section donnée dans une borne de section plus faible ou plus forte
• Ils sont utilisés notamment dans les tarifs jaunes et les branchements longs
• La tenue diélectrique dans l'eau de ces manchons est supérieure à 6 kV
• Les fouets cuivre permettent le raccordement direct dans l'appareillage
• Les bornes sont à dénudage pour les embouts réducteurs et à perforation pour l'embout augmentateur
• Ces embouts sont utilisables sur des conducteurs aluminium ou cuivre
• Mise en oeuvre :
  • couper le conducteur avec un dispositif qui n'écrase pas l'âme
  • dénuder sur la longueur indiquée sur le manchon
  • brosser le conducteur à raccorder sous graisse neutre afin de détruire la pellicule d'oxyde. ne pas essuyer le conducteur ainsi nettoyé
  • introduire à fond le conducteur dans l'alésage du manchon sans mise au rond préalable
  • serrer les vis avec une clef 6 pans de 17 pour le K126 et de 13 pour les autres codes jusqu'à rupture des têtes
  • introduire le fouet de l'embout dans la borne de l'appareil et la serrer au couple préconisé

• Embout augmentateur
• Capacité d'arrivée :
  • 6² à 35² pour câbles ronds
  • 16² à 50² pour câbles massifs en alu
• Section du fouet : 50²
