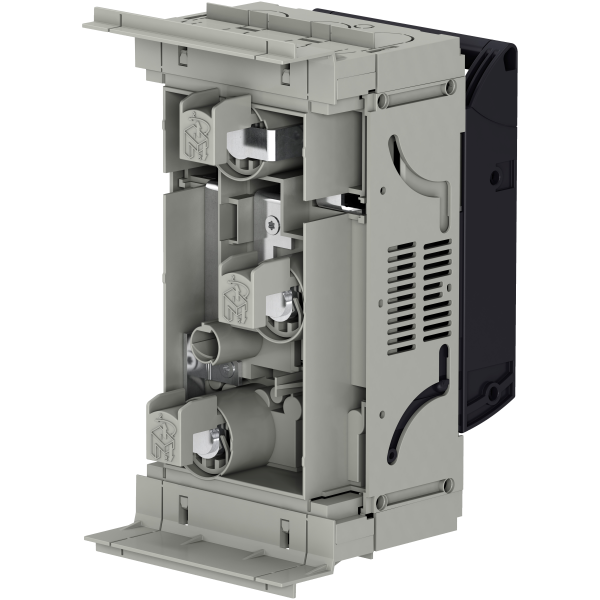

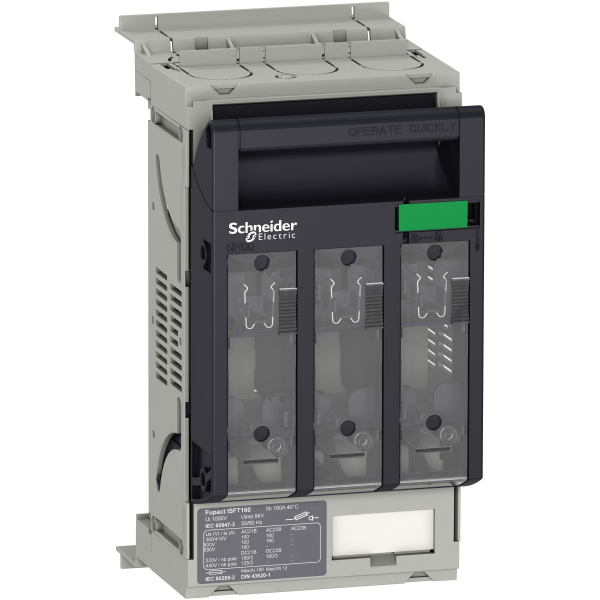

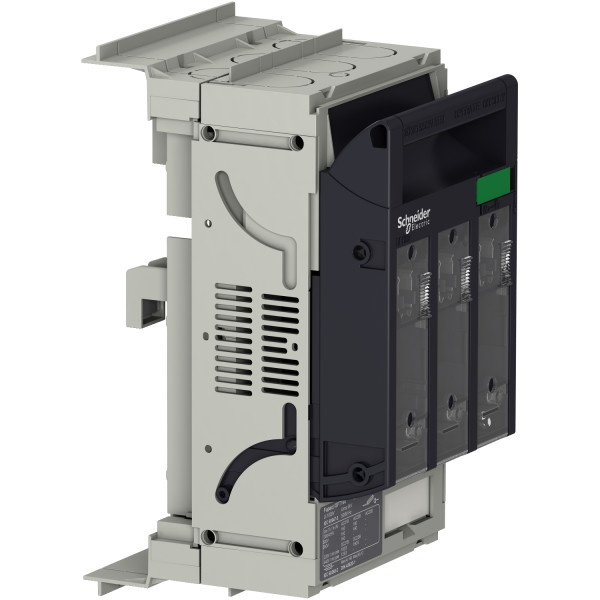

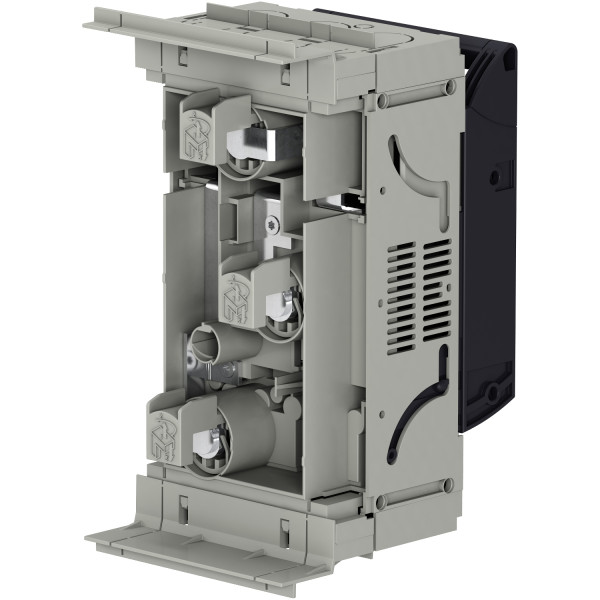

Fupact isft160 - inter sect fusib - 3p - avec crochet sur jeu de barre 60mm - m8

Description

Caractéristiques principales :

Gamme de produits : ISFT160
Gamme : Fupact
Nom du produit : Fupact ISFT
Nom abrégé de l'appareil : ISFT160
Fonction produit : Sectionneur inter-fusible
Fonction de l’appareil : DistributionProtection, surveillance et contrôle des équipements

Caractéristiques complémentaires :

Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH00
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[ith] courant thermique conventionnel : 160 A ( 40 °C ) dissipation de puissance par fusible: 12 W verticale160 A ( 40 °C ) power dissipation per fuse: 12 W horizontal152 A ( 45 °C ) power dissipation per fuse: 11.3 W horizontal152 A ( 45 °C ) power dissipation per fuse: 11.3 W vertical144 A ( 50 °C ) power dissipation per fuse: 10.6 W horizontal144 A ( 50 °C ) power dissipation per fuse: 10.6 W vertical136 A ( 55 °C ) power dissipation per fuse: 9.9 W horizontal136 A ( 55 °C ) power dissipation per fuse: 9.9 W vertical128 A ( 60 °C ) power dissipation per fuse: 9.2 W horizontal128 A ( 60 °C ) power dissipation per fuse: 9.2 W vertical120 A ( 65 °C ) power dissipation per fuse: 8.5 W horizontal120 A ( 65 °C ) power dissipation per fuse: 8.5 W vertical112 A ( 70 °C ) power dissipation per fuse: 7.8 W horizontal112 A ( 70 °C ) power dissipation per fuse: 7.8 W vertical
[ithe] courant thermique d'emploi sous enveloppe : 160 A ( 40 °C ) / dissipation de puissance par fusible: 12 W
Service assigné : Ininterrompu
[ui] tension assignée d'isolement : 1000 V CA 50/60 Hz1000 V CC
[uimp] tension assignée de tenue aux chocs : 8 kV
[ue] tension assignée d'emploi : 800 V CA 50/60 Hz AC-20800 V CC DC-20
[ie] courant assigné d'emploi : 160 A AC-21B 220/240 V CA 50/60 Hz160 A AC-21B 220/240 V CA 50/60 Hz160 A AC-21B 380/415 V CA 50/60 Hz160 A AC-22B 220/240 V CA 50/60 Hz160 A AC-22B 380/415 V CA 50/60 Hz160 A AC-21B 440/480 V CA 50/60 Hz160 A AC-21B 500 V CA 50/60 Hz160 A AC-22B 440/480 V AC 50/60 Hz160 A AC-22B 500 V AC 50/60 Hz160 A AC-21B 660/690 V AC 50/60 Hz160 A DC-21B 220 V DC 3 poles in series125 A DC-21B 440 V DC 3 poles in series160 A DC-22B 220 V DC 3 poles in series
Pouvoir de coupure et de fermeture assigné : Icn 80000 A 415 VIcn 80000 A 500 VIcn 80000 A 690 VIcm 5000 A 415 VIcm 5000 A 500 VIcm 5000 A 690 VIn 160 A 415 VIn 160 A 500 VIn 160 A 690 V
Aptitude au sectionnement : Oui
Coupure visible : Oui
Fonctionnement des contacts : Interruption simple
Durée de vie mécanique : 1600 cycle
Durée de vie électrique : 200 cycle 690 V CA 50/60 Hz AC-21B200 cycle 690 V CA 50/60 Hz AC-21B200 cycle 415 V CA 50/60 Hz AC-22B200 cycles 500 V AC 50/60 Hz AC-22B
Classe de protection contre les chocs électriques : Face avant de classe II
Code couleur : RAL 7016 poignéeRAL 7035 chassis
Prévision de verrouillage : Joint en plomb
Position de montage : HorizontalVertical
Mode d'installation : Fixe
Support de montage : Busbars
Emplacement de montage : Juxtaposés
Design : Conception horizontale
Bornes de connexions : Raccordement à pince et vis
Mode de raccordement : Connexion à vis en aval M8 160 ACrochet activé en amont 160 A jeu de barres 60 mm
Couple de serrage : Bornier : 6 N.m
