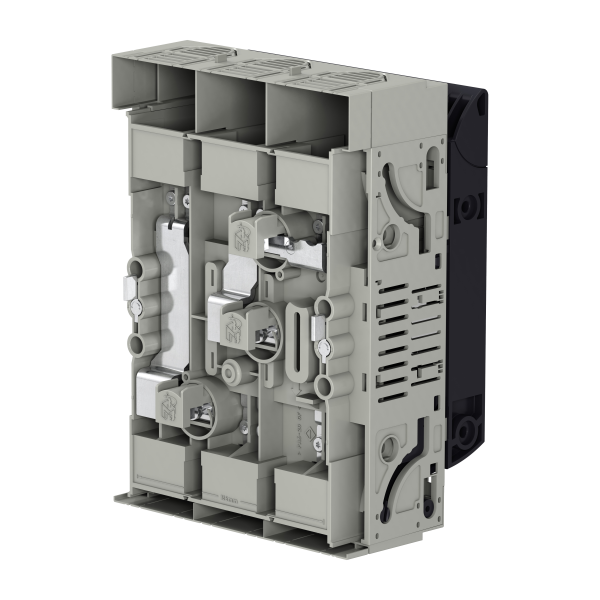

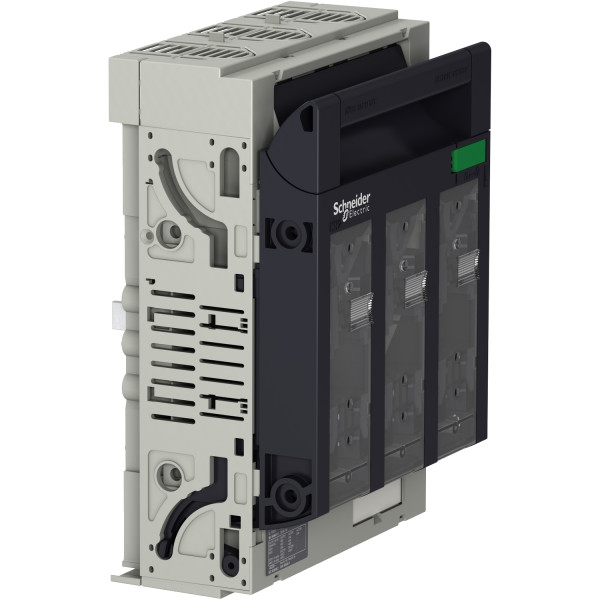

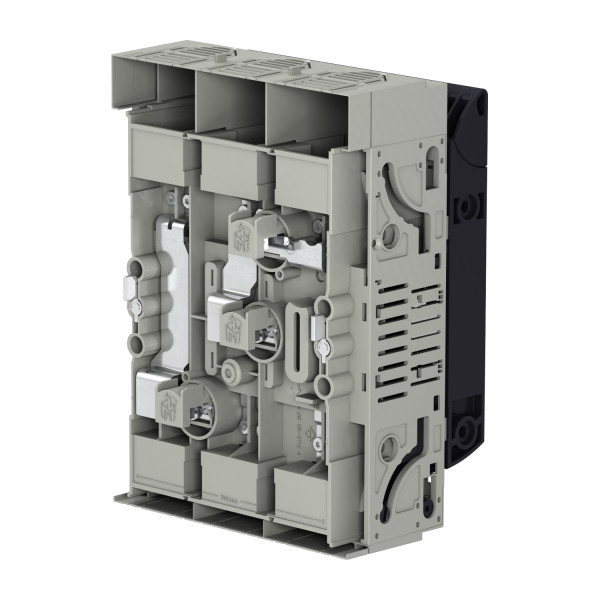

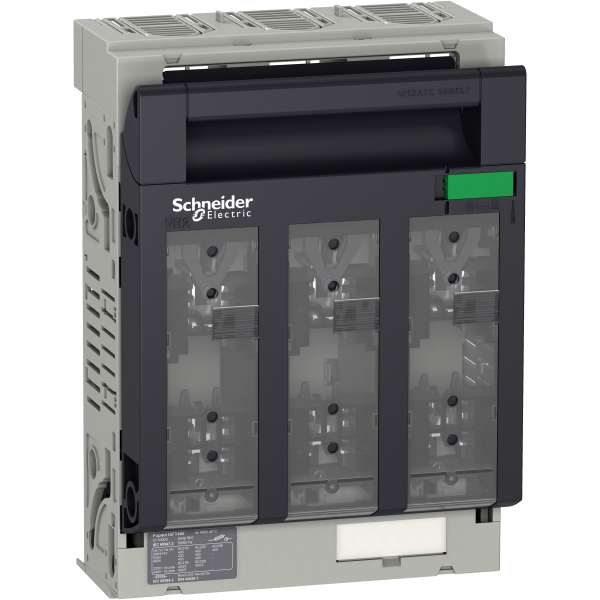

Fupact isft400 - inter sect fusib - 3p - fixe - avec crochet sur jeu barre 60mm

Description

Caractéristiques principales :

Gamme de produits : ISFT400
Gamme : Fupact
Nom du produit : Fupact ISFT
Nom abrégé de l'appareil : ISFT400
Fonction produit : Sectionneur inter-fusible
Fonction de l’appareil : DistributionProtection, surveillance et contrôle des équipements

Caractéristiques complémentaires :

Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH2
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[ith] courant thermique conventionnel : 400 A ( 40 °C ) dissipation de puissance par fusible: 34 W verticale400 A ( 40 °C ) power dissipation per fuse: 34 W horizontal380 A ( 45 °C ) power dissipation per fuse: 33.3 W horizontal380 A ( 45 °C ) power dissipation per fuse: 33.3 W vertical360 A ( 50 °C ) power dissipation per fuse: 26.3 W horizontal360 A ( 50 °C ) power dissipation per fuse: 26.3 W vertical340 A ( 55 °C ) power dissipation per fuse: 25.6 W horizontal340 A ( 55 °C ) power dissipation per fuse: 25.6 W vertical320 A ( 60 °C ) power dissipation per fuse: 24.9 W horizontal320 A ( 60 °C ) power dissipation per fuse: 24.9 W vertical300 A ( 65 °C ) power dissipation per fuse: 24.2 W horizontal300 A ( 65 °C ) power dissipation per fuse: 24.2 W vertical280 A ( 70 °C ) power dissipation per fuse: 23.5 W horizontal280 A ( 70 °C ) power dissipation per fuse: 23.5 W vertical
[ithe] courant thermique d'emploi sous enveloppe : 400 A ( 40 °C ) / dissipation de puissance par fusible: 34 W
Service assigné : Ininterrompu
[ui] tension assignée d'isolement : 1000 V CA 50/60 Hz1000 V CC
[uimp] tension assignée de tenue aux chocs : 8 kV
[ue] tension assignée d'emploi : 800 V CA 50/60 Hz AC-20800 V CC DC-20
[ie] courant assigné d'emploi : 400 A AC-21B 220/240 V CA 50/60 Hz400 A AC-21B 380/415 V CA 50/60 Hz400 A AC-21B 440/480 V CA 50/60 Hz400 A AC-21B 500 V CA 50/60 Hz400 A AC-21B 660/690 V CA 50/60 Hz400 A AC-22B 220/240 V CA 50/60 Hz400 A AC-22B 380/415 V CA 50/60 Hz400 A AC-22B 440/480 V AC 50/60 Hz400 A AC-22B 500 V AC 50/60 Hz400 A AC-22B 660/690 V AC 50/60 Hz400 A AC-23B 220/240 V AC 50/60 Hz400 A AC-23B 380/415 V AC 50/60 Hz400 A DC-21B 220 V DC 3 poles in series400 A DC-21B 440 V DC 3 poles in series400 A DC-22B 220 V DC 3 poles in series
Pouvoir de coupure et de fermeture assigné : Icn 80000 A 415 VIcn 80000 A 500 VIcn 80000 A 690 VIcm 22100 A 415 VIcm 22100 A 500 VIcm 22100 A 690 VIn 400 A 415 VIn 400 A 500 VIn 400 A 690 V
Aptitude au sectionnement : Oui
Coupure visible : Oui
Fonctionnement des contacts : Interruption simple
Durée de vie mécanique : 1000 cycle
Durée de vie électrique : 200 cycle 690 V CA 50/60 Hz AC-21B200 cycle 690 V CA 50/60 Hz AC-21B200 cycles 415 V AC 50/60 Hz AC-23B200 cycles 690 V AC 50/60 Hz AC-22B
Classe de protection contre les chocs électriques : Face avant de classe II
Code couleur : RAL 7016 poignéeRAL 7035 chassis
Prévision de verrouillage : Joint en plomb
Position de montage : HorizontalVertical
Mode d'installation : Fixe
Support de montage : Platine de montage
Emplacement de montage : Juxtaposés
Design : Conception horizontale
Bornes de connexions : Raccordement à pince et vis
Mode de raccordement : Screw connection downstream M10 400 AHook-on upstream 400 A busbar 60 mm
Couple de serrage : Bornier : 8 N.m
