Legrand Goulotte gtl - 65x250 mm - avec couvercle complet - long réglable 2.45 à 2.60 m

Description

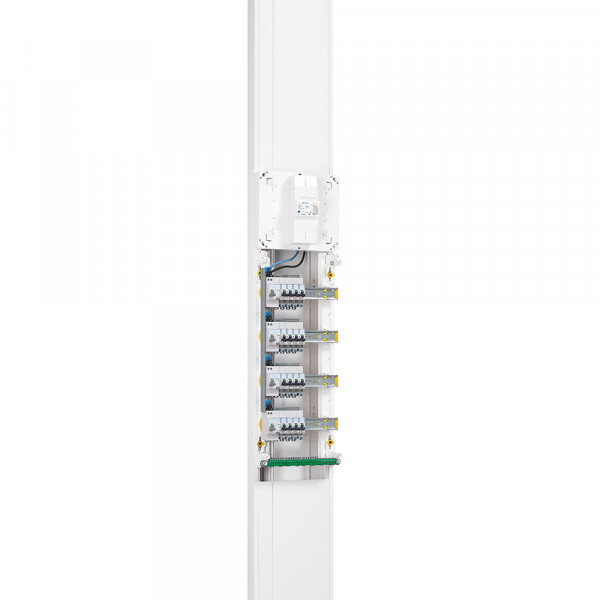

Goulotte GTL Legrand

La Goulotte GTL Drivia Premium à 13 modules de la marque Legrand est une goulotte pré-équipée. Elle est livrée avec un couvercle complet et respecte les normes des "Gaines Techniques Logement". Elle possède 2 compartiments pour bien séparer les câbles de courant faible destinés au multimédia, et les câbles de courant fort destinés aux machines (machine à laver, sèche-linge, …). Cette goulotte Drivia Premium complète, en plus de permettre le cheminement et la protection des câbles, permet de regrouper le tableau de contrôle, de commande et de protection de tout le local où elle est installée. Livrée avec 2 pieds sur ressorts prémontés et d'un cache de finition, sa hauteur est réglable de 2,45 à 2,60 m.

Les + du produit :

• Permet la fixation sans support et le prépositionnement direct des coffrets Drivia 13 modules
• Goulotte complète : agrafes pour le maintien des câbles, éclisse d'alignement ...

Caractéristiques générales :

• Goulotte GTL avec système de compensation permettant un réglage en hauteur de 2.45 à 2.60 m
• Réduction du conditionnement par l'éclissage de deux demi-longueurs
• Conformité EN 50085-2-1

Caractéristiques du produit

• Composé d'éléments en demi-longueurs constituant :
  • 1 corps de goulotte 65 x 250 mm
  • 2 éclisses pour corps de goulotte
  • 1 couvercle largeur 220 mm
  • 1 cloison de fractionnement
  • 1 système de compensation avec pieds sur ressorts et cache de finition
  • 12 vis pour fixation des coffrets
  • 2 agrafes pour maintien de câble

La gaine technique logement (GTL) regroupe en un seul emplacement toutes les arrivées des réseaux courants forts et courants faibles de l'installation.
La GTL est obligatoire dans tous les logements individuels et collectifs.

Elle doit contenir :

• le panneau de contrôle (1) pour compteur et disjoncteur de branchement
• le tableau de répartition courants forts (1)
• les autres applications de communication (TV, satellite, interactivité...)
• le tableau de communication (courants faibles)(1)
• les canalisations de puissance, de communication et de branchement.
• Aucun fluide autres qu'électriques ne doit s'y trouver.

(1) doivent être situés entre 1 m et 1 m 80 du sol

Les dimensions intérieures minimales de la gaine technique logement sont :

• Surface de logement < 35 m²: Largeur 450 Profondeur 150
• Surface de logement > 35 m²: Largeur 600 Profondeur 200

Les dimensions de la GTL doivent être respectées sur toute la hauteur (du sol au plafond). Les conducteurs isolés (par exemple HO7 V ou R) doivent être disposés de telle manière qu'ils ne se trouvent pas au contact de la paroi. Les parois conductrices sont : pierre, moellon, briques, béton, placo. Sur ce type de supports, les coffrets doivent être équipés d'un fond isolant.
