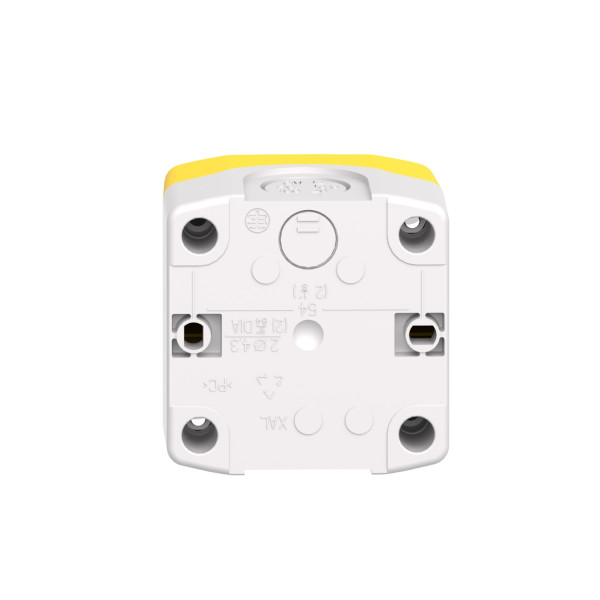

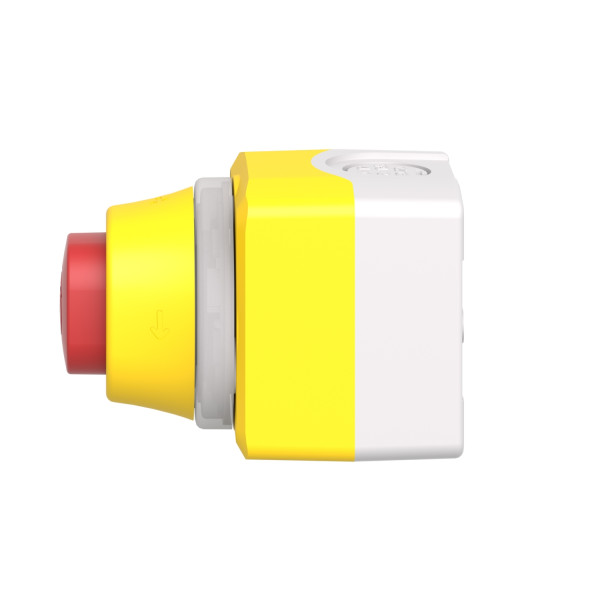

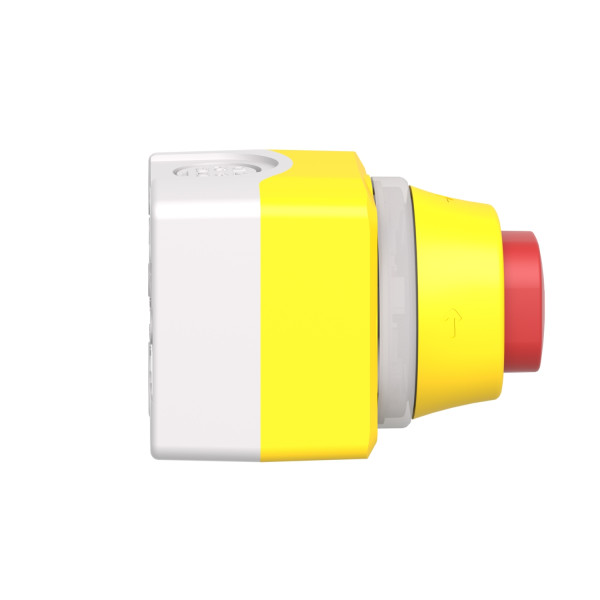

Harmony xal - boite arrêt urgence avec anneau lumin - blanc rouge - 2o+1f - 24v

Description

Caractéristiques principales :

Gamme de produits : Harmony XALK
Fonction produit : Poste de commande complet
Nom de l'appareil : XALK
Destination du produit : Pour unités de commande et signalisation XB5 Ø 22 mm
Application de la boîte pendante : Fonction d'arrêt d'urgenceFonction coupure d'urgence
Couleur de la base du boîtier : Gris clair RAL 7035
Couleur du capot : Jaune RAL 1021
Matière : Polycarbonate
Profil du dispositif de commande : 1 bouton-poussoir coup de poing
Description des opérateurs : Rouge sans repérage 1 "F" + 2 "O"
Remise à zéro : Tourner pour déverrouiller
Composition de la boite de commande : 1 mushroom head push-button, red - 1 NO + 2 NC
Fonctionnement des contacts : À action dépendante

Caractéristiques complémentaires :

Entrée de câble : 1 masque pour entrée de câble 0...14 mm2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 0...12 mm
Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, 0,1 m
Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
Course d'actionnement : 1,5 mm état électrique modifié par "O"4,3 mm course totale
Force d'actionnement maxi : 44 N
Durée de vie mécanique : 300000 cycle
Mode de raccordement : Borniers à vis-étrier Borniers à vis-étrier >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
Couple de serrage : 0,8…1,2 N.m se conformer à EN/IEC 60947-1
Forme de la tête de vis : Transversal cruciforme Philips n° 1Transversal pozidriv N°1Perforé plat Ø 4 mmPerforé plat Ø 5,5 mm
Matériau des contacts : Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits : 10 A cartouche fusible, gG se conformer à EN/IEC 60947-5-1
[ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
[ui] tension d'isolement : 600 V, niveau de pollution: 3 se conformer à EN/IEC 60947-1
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
[ie] courant assigné d'emploi : 0,125 à 240 V AC-15, A600 se conformer à EN/IEC 60947-5-10,25 à 120 V AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique : 1000000 cycles AC-15 at 2 A 230 V at 1000000 cycles AC-15 at 3 A 120 V at 1000000 cycles AC-15 at 4 A 24 V at 1000000 cycles DC-13 at 0.2 A 110 V at 1000000 cycles DC-13 at 0.5 A 24 V at
Fiabilité électrique : ? ?
