Photo(s) non contractuelle(s)

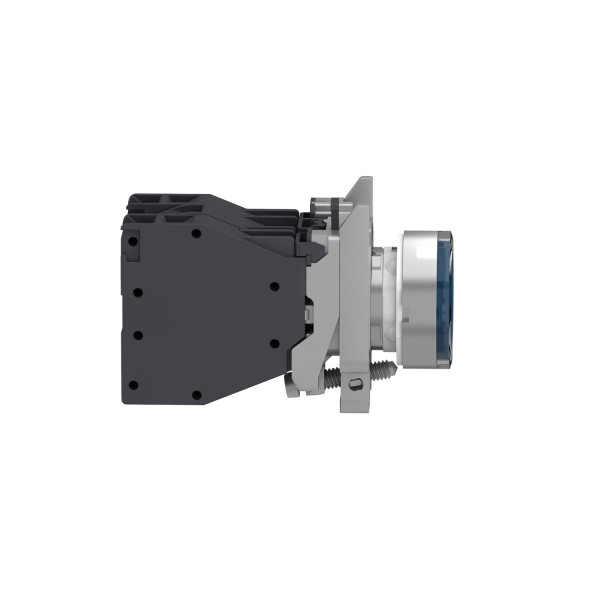

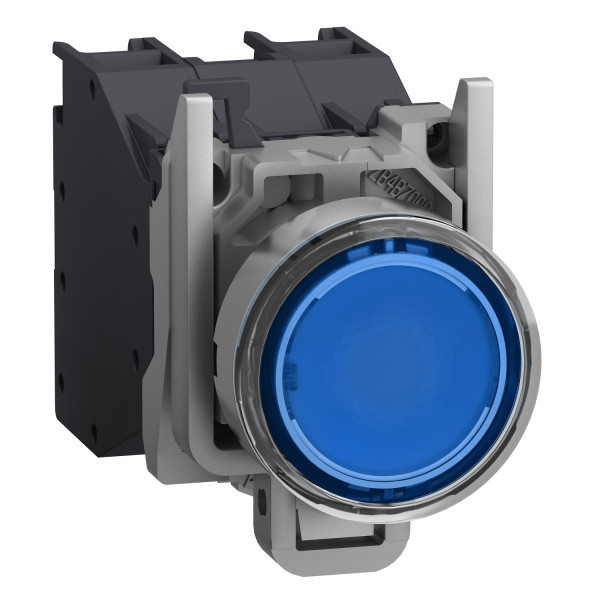

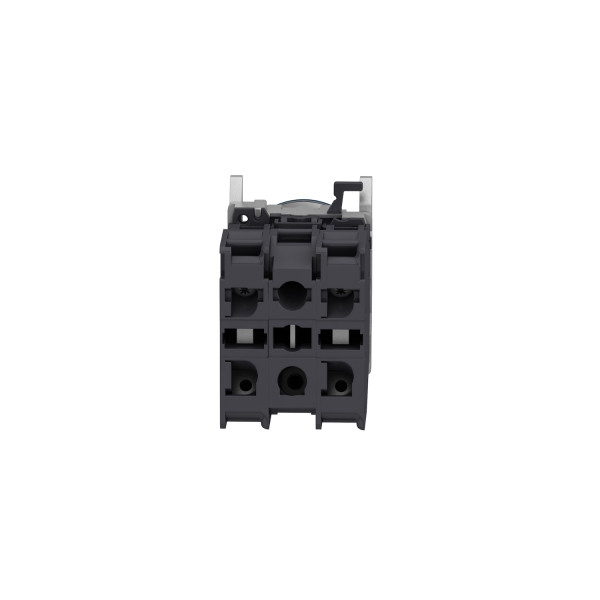

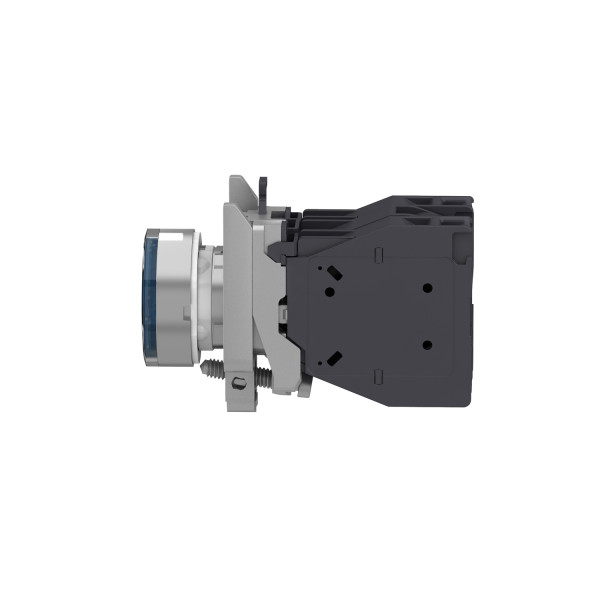

Harmony xb4 - bouton poussoir atex - Ø22 - capuchonné affleurant - 1f - bleu
163.43 € HT 196.12 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 392 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : Harmony XB4
Fonction produit : Bouton-poussoir lumineux complet
Nom abrégé de l'appareil : XB4
Matériau de la collerette : Métal plaqué chrome
Matière de l'embase de fixation : Zamak
Diamètre de fixation : 22 mm
Vente par quantité indivisible : 1
Zone poussière : Zone 21 - 22
Zone de gaz : Zone 1 - 2
Type d'unité de commande : Rappel à ressort
Profil de l'unité de commande : Bleu affleurant
Info supplémentaire de l'unité de commande : Capuchonné (silicium transparent)
Description des contacts : 1 "F" + 1 "F"
Caractéristiques complémentaires :
Largeur : 46,2 mm
Hauteur : 30 mm
Profondeur : 72 mm
Poids : 0,127 kg
Montage de l'appareil : Trou de fixation Ø 22,5 mm (+/- 0,2 mm) se conformer à EN/IEC 60947-1
Entraxe de fixation : >= 30 x 40 mm sur support : 1…6 mm
Profondeur d'encastrement : 58 mm
Marquage : Ex tb IIIC DbII 2 GDEx db eb mb IIC Gb
Forme de la tête de l'unité de signalisation : Rond
Fonctionnement des contacts : À action dépendante
Ouverture positive : Sans
Course d'actionnement : 1,657 mm (point d'engagement)4,622 mm (point changement d'état)4,452 mm (course totale)
Force d'actionnement : 3,962 N
Durée de vie mécanique : 5000000 cycle
Mode de raccordement : Borniers à vis-étrier, capacité de serrage: 2 x 1,5 mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, capacité de serrage: 1 x 2,5mm² sans embout se conformer à EN/IEC 60947-1
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
[ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
[ui] tension assignée d'isolement : 415 V
[ie] courant assigné d'emploi : 1,9 A à 380 V AC, A600 se conformer à EN/IEC 60947-5-10,125 à 240 V AC, A600 se conformer à EN/IEC 60947-5-10,25 à 120 V AC, A600 se conformer à EN/IEC 60947-5-10,27 A à 250 V DC, Q300 se conformer à EN/IEC 60947-5-10,55 A à 125 V DC, Q300 se conformer à EN/IEC 60947-5-12,87 A à 24 V DC, Q300 se conformer à EN/IEC 60947-5-1
Type de signalisation : Fixe
Source lumineuse : DEL integral
[us] tension d'alimentation : 24...254 V CA/CC
Consommation électrique : 2...10 mA
Durée de vie : 100000 H
Caractéristiques techniques
| Diamètre de trou | 22,5 mm |
| Couleur du bouton | Bleu |
| Adapté à l'éclairage | Oui |
| À rappel | Oui |
| Type de bouton | Haut |
| Finition du raccordement électrique | Raccordement à vis |
| Largeur de l'ouverture | 46,2 mm |
| Hauteur de l'ouverture | 30 mm |
| Indice de protection (ip) | Ip66 |
| Type de lentille | Rond |
| Fonction de commutation encliquetable | Non |
| Nombre de contacts en tant que contacts à fermeture | 1,0 |
| Nombre de postes de commande | 1,0 |
| Couleur de bague frontale | Chrome |
| Matériau de la bague frontale | Métal |
| Avec bague frontale | Oui |
| Tension d'alimentation de la lampe | 24,0 V |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
