Harmony xb4 - bouton poussoir atex - Ø22 - capuchonné affleurant - 1f - jaune
Harmony xb4 - bouton poussoir atex - Ø22 - capuchonné affleurant - 1f - jaune
Harmony xb4 - bouton poussoir atex - Ø22 - capuchonné affleurant - 1f - jaune
Harmony xb4 - bouton poussoir atex - Ø22 - capuchonné affleurant - 1f - jaune
Harmony xb4 - bouton poussoir atex - Ø22 - capuchonné affleurant - 1f - jaune

Photo(s) non contractuelle(s)

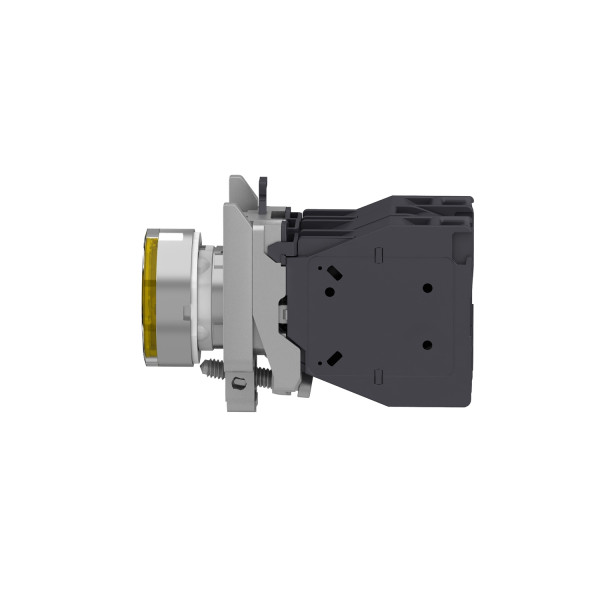

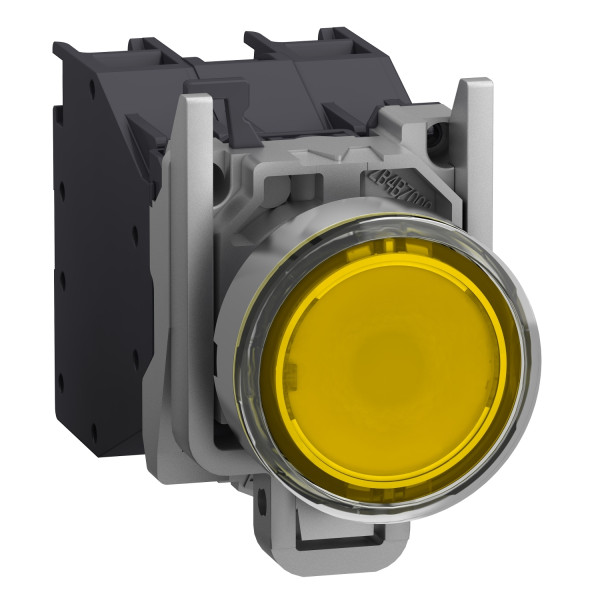

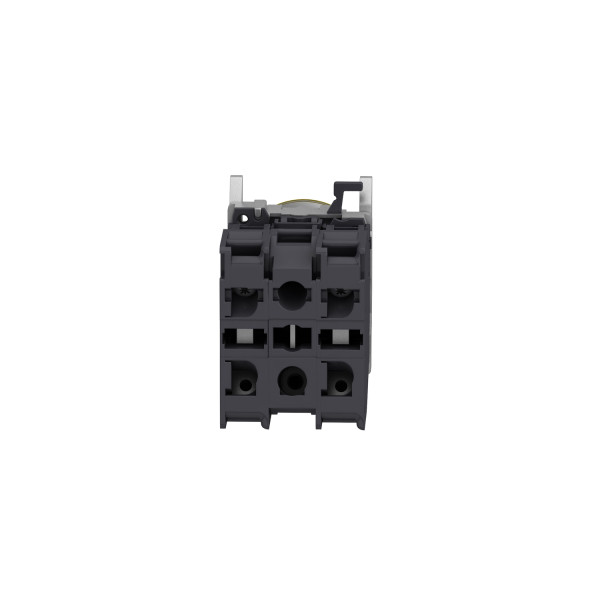

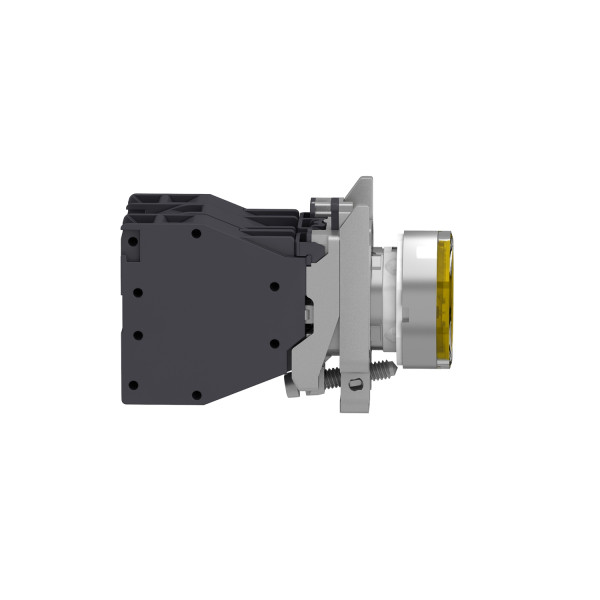

Harmony xb4 - bouton poussoir atex - Ø22 - capuchonné affleurant - 1f - jaune

163.39 € HT 196.07 € TTC

Marque Schneider Electric

Référence XB4BP583BM5GEX

EAN 3606489485931

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 18-23 jours Délai estimatif

Description

Caractéristiques principales :

Gamme de produits : Harmony XB4
Fonction produit : Bouton-poussoir lumineux complet
Nom abrégé de l'appareil : XB4
Matériau de la collerette : Métal plaqué chrome
Matière de l'embase de fixation : Zamak
Diamètre de fixation : 22 mm
Vente par quantité indivisible : 1
Zone poussière : Zone 21 - 22
Zone de gaz : Zone 1 - 2
Type d'unité de commande : Rappel à ressort
Profil de l'unité de commande : Jaune affleurant
Info supplémentaire de l'unité de commande : Capuchonné (silicium transparent)
Description des contacts : 1 "F" + 1 "F"

Caractéristiques complémentaires :

Largeur : 46,2 mm
Hauteur : 30 mm
Profondeur : 72 mm
Poids : 0,127 kg
Montage de l'appareil : Trou de fixation Ø 22,5 mm (+/- 0,2 mm) se conformer à EN/IEC 60947-1
Entraxe de fixation : >= 30 x 40 mm sur support : 1…6 mm
Profondeur d'encastrement : 58 mm
Marquage : Ex tb IIIC DbII 2 GDEx db eb mb IIC Gb
Forme de la tête de l'unité de signalisation : Rond
Fonctionnement des contacts : À action dépendante
Ouverture positive : Sans
Course d'actionnement : 1,657 mm (point d'engagement)4,622 mm (point changement d'état)4,452 mm (course totale)
Force d'actionnement : 3,962 N
Durée de vie mécanique : 5000000 cycle
Mode de raccordement : Borniers à vis-étrier, capacité de serrage: 2 x 1,5 mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, capacité de serrage: 1 x 2,5mm² sans embout se conformer à EN/IEC 60947-1
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
[ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
[ui] tension assignée d'isolement : 415 V
[ie] courant assigné d'emploi : 1,9 A à 380 V AC, A600 se conformer à EN/IEC 60947-5-10,125 à 240 V AC, A600 se conformer à EN/IEC 60947-5-10,25 à 120 V AC, A600 se conformer à EN/IEC 60947-5-10,27 A à 250 V DC, Q300 se conformer à EN/IEC 60947-5-10,55 A à 125 V DC, Q300 se conformer à EN/IEC 60947-5-12,87 A à 24 V DC, Q300 se conformer à EN/IEC 60947-5-1
Type de signalisation : Fixe
Source lumineuse : DEL integral
[us] tension d'alimentation : 24...254 V CA/CC
Consommation électrique : 2...10 mA
Durée de vie : 100000 H

Les avis clients

Caractéristiques techniques

Diamètre de trou 22,5 mm
Couleur du bouton Jaune
Adapté à l'éclairage Oui
À rappel Oui
Type de bouton Haut
Finition du raccordement électrique Raccordement à vis
Largeur de l'ouverture 46,2 mm
Hauteur de l'ouverture 30 mm
Indice de protection (ip) Ip66
Type de lentille Rond
Fonction de commutation encliquetable Non
Nombre de contacts en tant que contacts à fermeture 1,0
Nombre de postes de commande 1,0
Couleur de bague frontale Chrome
Matériau de la bague frontale Métal
Avec bague frontale Oui
Tension d'alimentation de la lampe 24,0 V
Nombre de contacts en tant que contacts à ouverture 0,0
Nombre de contacts en tant qu'inverseurs 0,0
