Photo(s) non contractuelle(s)
Description

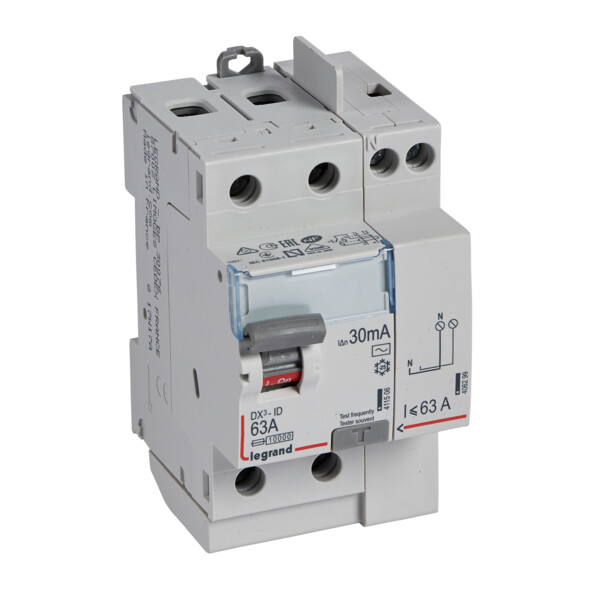

Interrupteur différentiel dx³
Cet interrupteur différentiel DX3-ID, de la marque Legrand, est un dispositif de sécurité servant à protéger l’ensemble d’une installation contre les défauts d’isolement. Il permet de couper automatiquement le circuit en cas de détection de fuite de courant (ou de défaut) à composante alternative. Cet interrupteur différentiel protège ainsi les matériels électriques contre les problèmes liés à ces défauts et prévient les risques d’électrisation en cas de contact corporel direct. Il est équipé de bornes à connexion à vis, de haut et de bas, pour le raccordement des câbles.
Les + du produit :
- Vis/vis : arrivée haute et sortie haute par bornes à vis
- Accepte la répartition avec peigne
Caractéristiques du produit :
Type AC - pour peigne HX³ optimisé universel mono réf. 404 926/937
- Vis/vis
- Sensibilité : 30 mA
- In : 63 A
- Nombre de modules : 3
Caractéristiques e-catalogue LEGRAND
Legrand
LEG411650
Interrupteur différentiel DX³-ID arrivée haut à vis et départ haut automatique - 2P 230V~ 63A typeAC 30mA - 2 modules
5,0 (7)
En stock
1094 produit(s) disponible(s)
45.83 € HT 55.00 € TTC
41.58 € HT 49.90 € TTC
Legrand
LEG406774
Disjoncteur Legrand dnx³ 4500 6kA - Vis/Vis - 1P+N 230v~ - 16A - Courbe C
4,9 (46)
En stock
8957 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
6.08 € HT 7.30 € TTC
Legrand
LEG406775
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 20A - courbe C
4,9 (49)
En stock
3840 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
6.08 € HT 7.30 € TTC
Legrand
LEG406773
Disjoncteur Legrand dnx³ 4500 6ka - vis/vis - 1P+N 230v~ 10A - courbe C
4,9 (41)
En stock
3039 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
6.08 € HT 7.30 € TTC
Legrand
LEG404926
Legrand Peigne d'alimentation hx³ - 1p - universel ph + n - long. 13 modules
4,9 (53)
En stock
4134 produit(s) disponible(s)
2.33 € HT 2.80 € TTC
Legrand
LEG406777
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 32A - courbe C
4,9 (15)
Offre limitée
802 produit(s) disponible(s)
8.75 € HT 10.50 € TTC
8.25 € HT 9.90 € TTC
Legrand
LEG406771
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 2A - courbe C
4,8 (19)
Offre limitée
2053 produit(s) disponible(s)
10.83 € HT 13.00 € TTC
8.67 € HT 10.40 € TTC
Les avis clients
Découvrir les 1 avis
Peigne vertical VX3 incompatible
Ce modèle vis/vis occupe 3 modules et n'est pas compatible avec le Peigne vertical VX3. A la place j'ai raccordé un disjoncteur diff 30 mA Hpi pour le congel et j'ai placé l'inter diff 63A 30mA à coté avec un raccordement filaire en 16 mm² sur le bornier latéral du peigne. Avec le peigne d'alimentation horizontal HX3 pas de problème.
Alfred F, le 19/11/2014 à 20:26
Caractéristiques techniques
| Type retardé de courte durée | Non |
| Largeur en nombre de modules | 2 |
| Profondeur d'encastrement | 44 mm |
| Tension assignée (ue) | 230 V |
| Nombre de pôles | 2 |
| Mode de pose | Rail din |
| Type de courant différentiel | Ac |
| Calibre/courant nominal assigné (in) | 63 A |
| Sensibilité / courant de défaut nominal (iδn) | 30 mA |
| Tenue au courant de choc | 0.25 kA |
| Fréquence | 50 hz |
| Sélectif | Non |
| Résistance de court-circuit (icw) | 10 kA |
| Taille (selon din 43880) | 1 |
| Produits auxiliaires associables | Oui |
| Indice de protection (ip) | Ip20 |
| Section de raccordement cable souple | 0.75-35 mm² |
| Section de raccordement cable rigide | 0.75-50 mm² |
| Degré de pollution | 2 |
| Avec dispositif de verrouillage | Oui |
| Tension d'isolement assignée (ui) | 250 V |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Température ambiante en fonctionnement | -25-60 °C |
