Photo(s) non contractuelle(s)

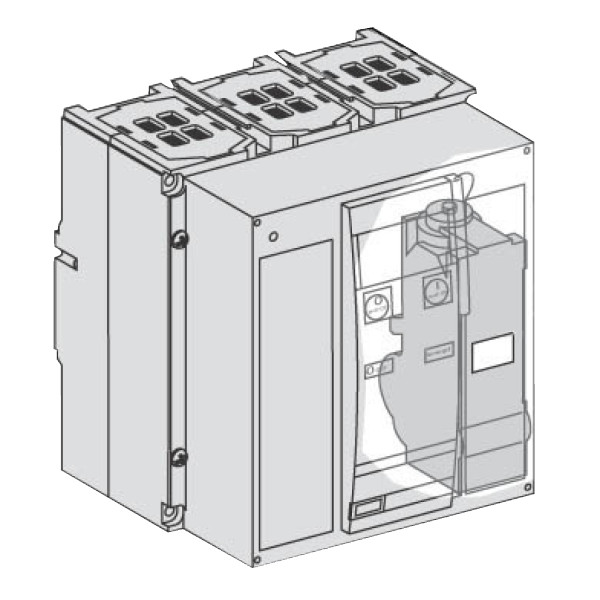

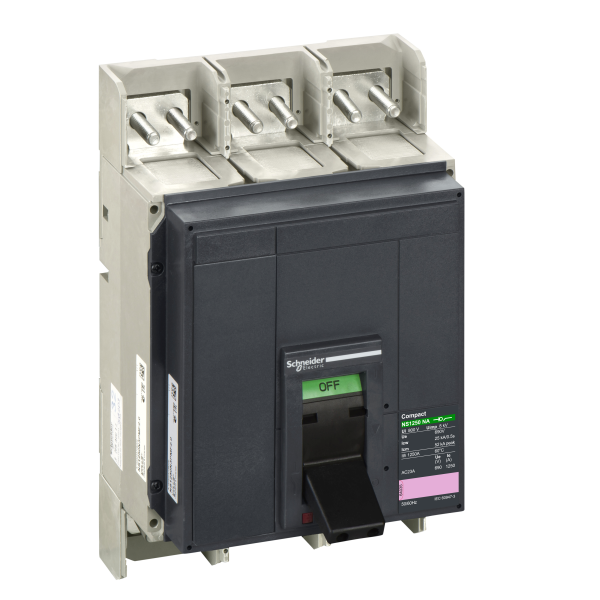

Schneider Electric Interrupteur sectionneur Boîtier Moulé Compact Ns1250 Na 3P 1250 A
3727.23 € HT 4472.68 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 8945 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Nom du produit : Compact NS
Nom de l'appareil : Compact NS1250 NA
Fonction produit : Interrupteur-sectionneur
Fonction de l’appareil : Distribution
Type d'offre : C4
Nombre de pôles : 3P
Type de réseau : CA
Codification du pouvoir de coupure : NA
Aptitude au sectionnement : Oui selon IEC 60947-3
Caractéristiques complémentaires :
Fréquence du réseau : 50/60 Hz
Type de commande : Mécanisme moteur
Mode d'installation : Fixe
[ie] courant assigné d'emploi : AC-23A : 1250 A CA 50/60 Hz 220/240 VAC-23A : 1250 A CA 50/60 Hz 380/415 VAC-23A : 1250 A CA 50/60 Hz 440/480 VAC-23A : 1250 A CA 50/60 Hz 500/525 VAC-23A : 1250 A CA 50/60 Hz 660/690 V
[ui] tension d'isolement : 800 V CA 50/60 Hz selon IEC 60947-3
[uimp] tension assignée de tenue aux chocs : 8 kV selon IEC 60947-3
[ith] courant thermique conventionnel : 1250 A ( 60 °C )
[icw] courant assigné de courte durée admissible : 25 kA ( 0.5 s ) selon IEC 60947-34 kA ( 20 s ) selon IEC 60947-3
[icm] pouvoir assigné de fermeture en court-circuit : 52 kA 690 V CA 50/60 Hz
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz selon IEC 60947-3
Coupure pleinement apparente : Oui
Coupure visible : Non
Durée de vie mécanique : 6000 cycle se conformer à IEC 60947-3
Durée de vie électrique : 1000 cycle 440 V CA 50/60 Hz selon IEC 60947-3
Pas de raccordement : 70 mm
Hauteur : 327 mm
Largeur : 210 mm
Profondeur : 147 mm
Poids : 14 kg
Caractéristiques techniques
| Courant permanent nominal (iu) | 1250,0 A |
| Nombre de pôles | 3,0 |
| Tension de fonctionnement normale | 690,0 V |
| Tension de fonctionnement normale | 690 V |
| Intensité de court-circuit nominale conditionnelle iq | 47,0 kA |
| Classe de protection (ip), face avant | Ip40 |
| Nombre de contacts auxiliaires à deux directions | 5,0 |
| Nombre d'interrupteurs | 1,0 |
| Verrouillable | Oui |
| Commande motorisée intégrée | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Manette / levier |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Courant nominal de courte durée admissible icw | 25,0 kA |
| Couleur de l'élément d'actionnement | Noir |
| Convient pour montage au sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Courant permanent nominal, ac-23, 400 v | 1250,0 A |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
