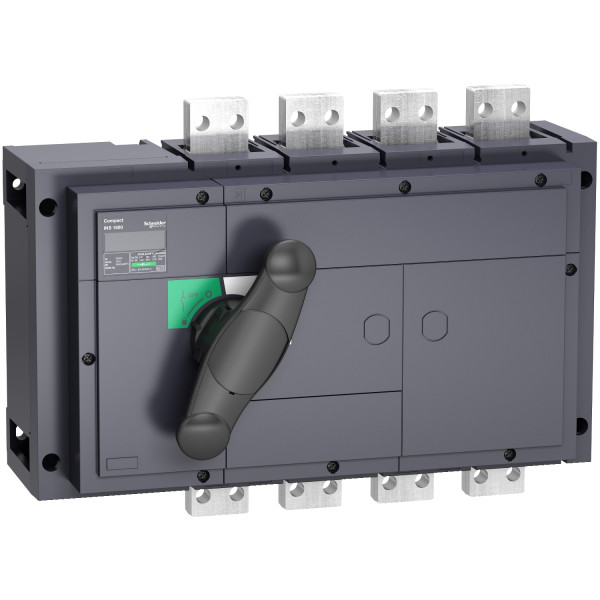

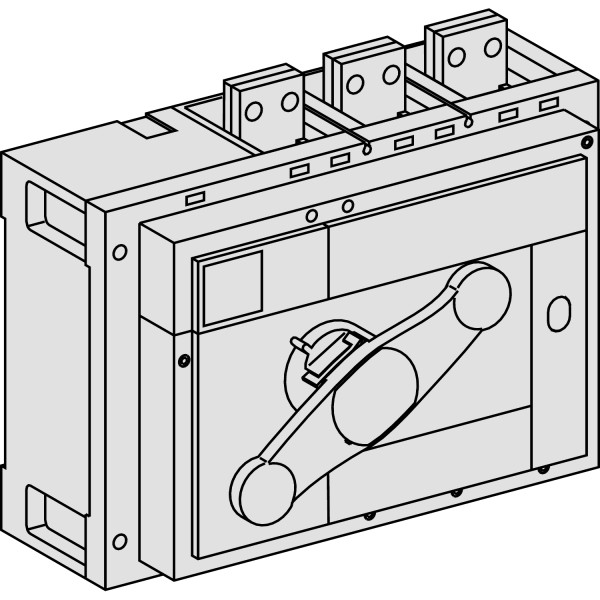

Schneider Electric Interrupteur sectionneur Boîtier Moulé Interpact Ins1600 4P 1600 A
2171.61 € HT 2605.93 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 5211 points de fidélité en achetant ce produit
Schneider Electric
SCH31315
Schneider Electric Separateurs de Phases 3P/4P Ins/Inv800-1600
Non géré en stock
A commander
119.26 € HT 143.11 € TTC
Description
Caractéristiques principales :Gamme : Compact
Nom du produit : Compact INS
Fonction produit : Interrupteur-sectionneur
Nombre de pôles : 4P
Type de réseau : CACC
Fréquence du réseau : 50/60 Hz
[ie] courant assigné d'emploi : AC-23A : 1250 A CA 50/60 Hz 220/240 VAC-23A : 1250 A CA 50/60 Hz 380/415 VAC-23A : 1250 A CA 50/60 Hz 440/480 VAC-23A : 1250 A CA 50/60 Hz 500/525 VAC-23A : 1250 A CA 50/60 Hz 660/690 VAC-21A : 1250 A AC 50/60 Hz 440/480 VAC-21B : 1600 A AC 50/60 Hz 380/415 VAC-22B : 1600 A AC 50/60 Hz 220/240 VAC-21A : 1450 A AC 50/60 Hz 380/415 VDC-21A : 1600 A DC 250 V 4 pôles en sérieAC-22B : 1600 A AC 50/60 Hz 440/480 VAC-22A : 1250 A AC 50/60 Hz 480 V NEMADC-23A : 1600 A DC 125 V 2 pôles en sérieAC-21B : 1600 A AC 50/60 Hz 500/525 VAC-21A : 1250 A AC 50/60 Hz 660/690 VAC-22B : 1600 A AC 50/60 Hz 660/690 VAC-22A : 1450 A AC 50/60 Hz 220/240 VAC-22B : 1600 A AC 50/60 Hz 380/415 VAC-22A : 1250 A AC 50/60 Hz 440/480 VAC-21B : 1600 A AC 50/60 Hz 220/240 VDC-22A : 1600 A DC 125 V 2 pôles en sérieDC-21A : 1600 A DC 125 V 2 pôles en sérieAC-21B : 1600 A AC 50/60 Hz 440/480 VAC-23A : 1250 A AC 50/60 Hz 480 V NEMAAC-21A : 1250 A AC 50/60 Hz 480 V NEMAAC-22B : 1600 A AC 50/60 Hz 480 V NEMAAC-22A : 1250 A AC 50/60 Hz 500/525 VAC-22A : 1250 A AC 50/60 Hz 660/690 VDC-22A : 1600 A DC 250 V 4 pôles en sérieAC-21B : 1600 A AC 50/60 Hz 480 V NEMAAC-21A : 1250 A AC 50/60 Hz 500/525 VAC-22B : 1600 A AC 50/60 Hz 500/525 VAC-21A : 1450 A AC 50/60 Hz 220/240 VAC-21B : 1600 A AC 50/60 Hz 660/690 VAC-22A : 1450 A AC 50/60 Hz 380/415 VDC-23A : 1600 A DC 250 V 4 pôles en série
[ui] tension d'isolement : 1000 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 12 kV
[ith] courant thermique conventionnel : 1600 A ( 60 °C )
[icm] pouvoir assigné de fermeture en court-circuit : 75 kA 690 V AC 50/60 Hz sectionneur seulement75 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont
[ue] tension assignée d'emploi : 250 V CC690 V CA 50/60 Hz
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Non
Degré de pollution : 3
Caractéristiques complémentaires :
Type de commande : Poignée rotative frontale directe
Couleur de poignée : Noire
Mode d'installation : Fixe
Support de montage : PlatineRail
Raccordement amont : Façade
Raccordement aval : Façade
Puissance maximum : AC-23 : 400 kW 220/240 V AC 50/60 HzAC-23 : 900 kW 500/525 V AC 50/60 HzAC-23 : 710 kW 380/400 V AC 50/60 HzAC-23 : 800 kW 415 V AC 50/60 Hz
Service assigné : Ininterrompu
Classe de service intermittent : Classe 120 - 60 %
[icw] courant assigné de courte durée admissible : 10 kA ( 20 s ) conformément à IEC 60947-320 kA ( 3 s ) se conformer à IEC 60947-335 kA ( 1 s ) conformément à IEC 60947-342 kA ( 0.8 s ) conformément à IEC 60947-350 kA ( 0.5 s ) conformément à IEC 60947-38 kA ( 30 s ) conformément à IEC 60947-3
Durée de vie mécanique : 3000 cycle
Durée de vie électrique : DC-21A : 500 cycle 250 V DC 4 pôles en sérieAC-21A : 500 cycle 220/240 V AC 50/60 HzAC-21A : 500 cycle 380/415 V AC 50/60 HzAC-21A : 500 cycle 440/480 V AC 50/60 HzAC-21A : 500 cycle 480 V AC 50/60 Hz conformément à NEMAAC-21A : 500 cycle 500/525 V AC 50/60 HzAC-21A : 500 cycle 660/690 V AC 50/60 HzAC-21B : 100 cycle 220/240 V AC 50/60 HzAC-21B : 100 cycle 380/415 V AC 50/60 HzAC-21B : 100 cycle 440/480 V AC 50/60 HzAC-21B : 100 cycle 480 V AC 50/60 Hz conformément à NEMAAC-21B : 100 cycle 500/525 V AC 50/60 HzAC-21B : 100 cycle 660/690 V AC 50/60 HzAC-22A : 500 cycle 220/240 V AC 50/60 HzAC-22A : 500 cycle 380/415 V AC 50/60 HzAC-22A : 500 cycle 440/480 V AC 50/60 HzAC-22A : 500 cycle 480 V AC 50/60 Hz conformément à NEMAAC-22A : 500 cycle 500/525 V AC 50/60 HzAC-22A : 500 cycle 660/690 V AC 50/60 HzAC-22B : 100 cycle 220/240 V AC 50/60 HzAC-22B : 100 cycle 380/415 V AC 50/60 HzAC-22B : 100 cycle 440/480 V AC 50/60 HzAC-22B : 100 cycle 480 V AC 50/60 Hz conformément à NEMAAC-22B : 100 cycle 500/525 V AC 50/60 HzAC-22B : 100 cycle 660/690 V AC 50/60 HzAC-23B : 500 cycle 220/240 V AC 50/60 HzAC-23B : 500 cycle 380/415 V AC 50/60 HzAC-23B : 500 cycle 440/480 V AC 50/60 HzAC-23B : 500 cycle 480 V AC 50/60 Hz conformément à NEMAAC-23B : 500 cycle 500/525 V AC 50/60 HzAC-23B : 500 cycle 660/690 V AC 50/60 HzDC-21A : 500 cycle 125 V DC 2 pôles en sérieDC-22A : 500 cycle 125 V DC 2 pôles en sérieDC-22A : 500 cycle 250 V DC 4 pôles en sérieDC-23B : 500 cycle 125 V DC 2 pôles en sérieDC-23B : 500 cycle 250 V DC 4 pôles en série
Pas de raccordement : 70 mm
Hauteur : 300 mm
Largeur : 410 mm
Profondeur : 146,5 mm
Poids : 18 kg
Caractéristiques techniques
| Courant permanent nominal (iu) | 1600,0 A |
| Nombre de pôles | 4,0 |
| Intensité de court-circuit nominale conditionnelle iq | 100,0 kA |
| Classe de protection (ip), face avant | Ip40 |
| Nombre de contacts auxiliaires à deux directions | 4,0 |
| Nombre d'interrupteurs | 1,0 |
| Verrouillable | Oui |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Puissance de fonctionnement nominale, ac-23, 400 v | 710,0 kW |
| Courant nominal de courte durée admissible icw | 50,0 kA |
| Couleur de l'élément d'actionnement | Noir |
| Convient pour montage au sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Courant permanent nominal, ac-21, 400 v | 1600,0 A |
| Finition de l'inverseur | Non |
| Courant permanent nominal, ac-23, 400 v | 1250,0 A |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Tension de fonctionnement normale | 690,0 V |
