Schneider Electric Interrupteur sectionneur Boitier Moule Interpact Ins2500 4P 2500 A
Schneider Electric Interrupteur sectionneur Boitier Moule Interpact Ins2500 4P 2500 A
Schneider Electric Interrupteur sectionneur Boitier Moule Interpact Ins2500 4P 2500 A

Photo(s) non contractuelle(s)

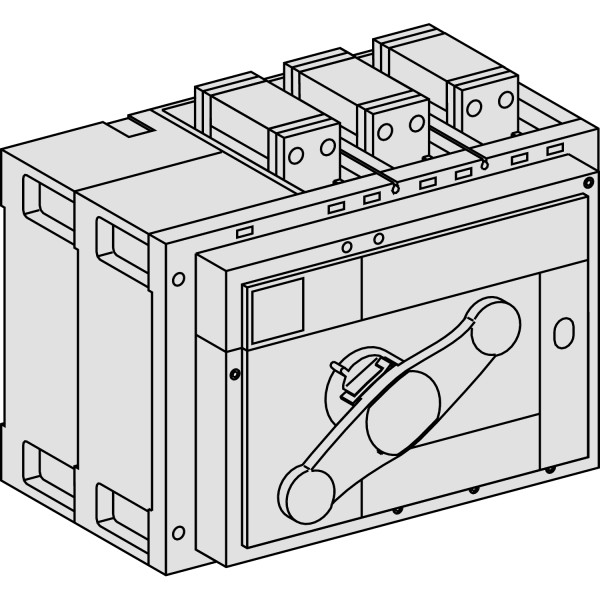

Schneider Electric Interrupteur sectionneur Boitier Moule Interpact Ins2500 4P 2500 A

3624.75 € HT 4349.70 € TTC

Marque Schneider Electric

Référence 31341

EAN 3303430313410

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 9-14 jours Délai estimatif

Description

Caractéristiques principales :

Gamme : Compact
Nom du produit : Compact INS
Fonction produit : Interrupteur-sectionneur
Nombre de pôles : 4P
Type de réseau : CACC
Fréquence du réseau : 50/60 Hz
[ie] courant assigné d'emploi : AC-22B : 2500 A AC 50/60 Hz 440/480 VAC-21B : 2500 A AC 50/60 Hz 380/415 VAC-21B : 2500 A AC 50/60 Hz 480 V NEMAAC-21B : 2500 A AC 50/60 Hz 500/525 VDC-21B : 2500 A DC 250 V 4 pôles en sérieAC-22B : 2500 A AC 50/60 Hz 660/690 VAC-22B : 2500 A AC 50/60 Hz 220/240 VDC-22B : 2500 A DC 250 V 4 pôles en sérieAC-22B : 2500 A AC 50/60 Hz 380/415 VAC-22B : 2500 A AC 50/60 Hz 480 V NEMAAC-21B : 2500 A AC 50/60 Hz 440/480 VDC-21B : 2500 A DC 125 V 2 pôles en sérieDC-22B : 2500 A DC 125 V 2 pôles en sérieAC-21B : 2500 A AC 50/60 Hz 660/690 VAC-22B : 2500 A AC 50/60 Hz 500/525 VAC-21B : 2500 A AC 50/60 Hz 220/240 V
[ui] tension d'isolement : 1000 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 12 kV
[ith] courant thermique conventionnel : 2500 A ( 60 °C )
[icm] pouvoir assigné de fermeture en court-circuit : 105 kA 690 V AC 50/60 Hz sectionneur seulement105 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont
[ue] tension assignée d'emploi : 250 V CC690 V CA 50/60 Hz
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Non
Degré de pollution : 3

Caractéristiques complémentaires :

Type de commande : Poignée rotative frontale directe
Couleur de poignée : Noire
Mode d'installation : Fixe
Support de montage : PlatineRail
Raccordement amont : Façade
Raccordement aval : Façade
Service assigné : Ininterrompu
Classe de service intermittent : Classe 120 - 60 %
[icw] courant assigné de courte durée admissible : 11 kA ( 30 s ) conformément à IEC 60947-313 kA ( 20 s ) conformément à IEC 60947-330 kA ( 3 s ) conformément à IEC 60947-350 kA ( 0.5 s ) conformément à IEC 60947-350 kA ( 0.8 s ) conformément à IEC 60947-350 kA ( 1 s ) se conformer à IEC 60947-3
Durée de vie mécanique : 3000 cycle
Durée de vie électrique : DC-22B : 100 cycle 125 V DC 2 pôles en sérieAC-21B : 100 cycle 220/240 V AC 50/60 HzAC-21B : 100 cycle 380/415 V AC 50/60 HzAC-21B : 100 cycle 440/480 V AC 50/60 HzAC-21B : 100 cycle 480 V AC 50/60 Hz conformément à NEMAAC-21B : 100 cycle 500/525 V AC 50/60 HzAC-21B : 100 cycle 660/690 V AC 50/60 HzAC-22B : 100 cycle 220/240 V AC 50/60 HzAC-22B : 100 cycle 380/415 V AC 50/60 HzAC-22B : 100 cycle 440/480 V AC 50/60 HzAC-22B : 100 cycle 480 V AC 50/60 Hz conformément à NEMAAC-22B : 100 cycle 500/525 V AC 50/60 HzAC-22B : 100 cycle 660/690 V AC 50/60 HzDC-21B : 100 cycle 125 V DC 2 pôles en sérieDC-21B : 100 cycle 250 V DC 4 pôles en sérieDC-22B : 100 cycle 250 V DC 4 pôles en série
Pas de raccordement : 70 mm
Hauteur : 440 mm
Largeur : 462,5 mm
Profondeur : 227,5 mm
Poids : 45 kg

Schneider Electric

SCH47855

interrupteursectionneur Interpact IN2500 4P 2500 A

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Courant permanent nominal (iu) 2500,0 A
Nombre de pôles 4,0
Intensité de court-circuit nominale conditionnelle iq 100,0 kA
Classe de protection (ip), face avant Ip40
Nombre de contacts auxiliaires à deux directions 4,0
Nombre d'interrupteurs 1,0
Verrouillable Oui
Commande motorisée intégrée Non
Type de raccordement du circuit principal Raccordement à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition de l'élément d'actionnement Poignée tournante longue
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Finition interrupteur de maintenance/réparation Oui
Courant nominal de courte durée admissible icw 50,0 kA
Couleur de l'élément d'actionnement Noir
Convient pour montage au sol Oui
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Oui
Adapté à un montage en distributeur Oui
Adapté à un montage intermédiaire Non
Tension de fonctionnement nominale max. ue en ca 690,0 V
Commande motorisée en option Non
Déclencheur voltmétrique en option Non
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Courant permanent nominal, ac-21, 400 v 2500,0 A
Finition de l'inverseur Non
Nombre de contacts auxiliaires à fermeture 0,0
Nombre de contacts auxiliaires à ouverture 0,0
Tension de fonctionnement normale 690,0 V
