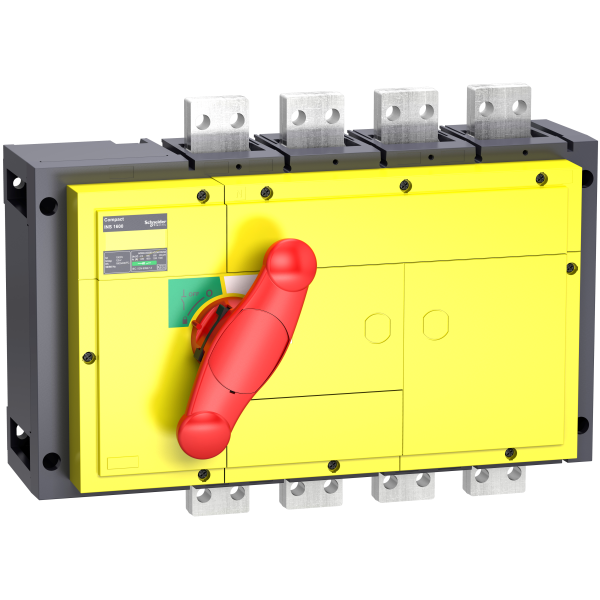

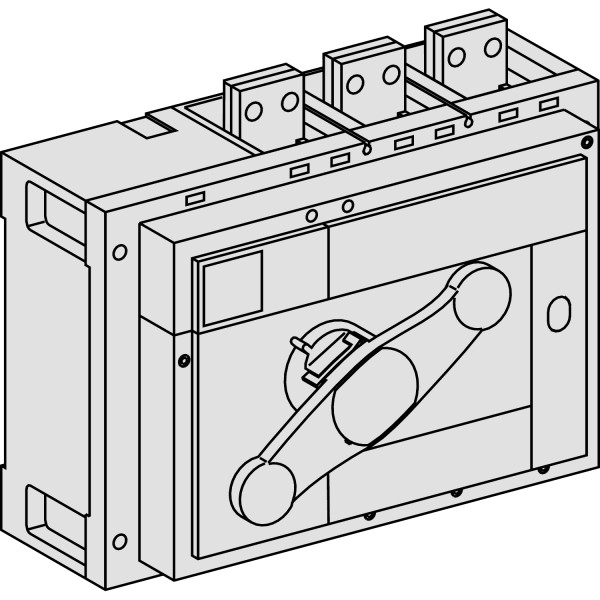

Schneider Electric Interrupteur sectionneur Boîtier Moulé Interpact Ins800 4P 800 A

Description

Caractéristiques principales :

Gamme : Compact
Nom du produit : Compact INS
Fonction produit : Interrupteur-sectionneur
Nombre de pôles : 4P
Type de réseau : CACC
Fréquence du réseau : 50/60 Hz
[ie] courant assigné d'emploi : AC-23A : 800 A CA 50/60 Hz 220/240 VAC-23A : 800 A CA 50/60 Hz 380/415 VAC-23A : 800 A CA 50/60 Hz 440/480 VAC-23A : 800 A CA 50/60 Hz 500/525 VAC-23A : 800 A CA 50/60 Hz 660/690 VDC-22A : 800 A DC 125 V 2 pôles en sérieAC-22A : 800 A AC 50/60 Hz 380/415 VAC-21A : 800 A AC 50/60 Hz 220/240 VAC-21A : 800 A AC 50/60 Hz 440/480 VDC-23A : 800 A DC 125 V 2 pôles en sérieAC-21A : 800 A AC 50/60 Hz 480 V NEMAAC-22A : 800 A AC 50/60 Hz 500/525 VDC-21A : 800 A DC 125 V 2 pôles en sérieAC-21A : 800 A AC 50/60 Hz 660/690 VAC-22A : 800 A AC 50/60 Hz 660/690 VAC-22A : 800 A AC 50/60 Hz 220/240 VDC-21A : 800 A DC 250 V 4 pôles en sérieDC-22A : 800 A DC 250 V 4 pôles en sérieAC-23A : 800 A AC 50/60 Hz 480 V NEMAAC-21A : 800 A AC 50/60 Hz 380/415 VAC-22A : 800 A AC 50/60 Hz 440/480 VDC-23A : 800 A DC 250 V 4 pôles en sérieAC-22A : 800 A AC 50/60 Hz 480 V NEMAAC-21A : 800 A AC 50/60 Hz 500/525 V
[ui] tension d'isolement : 1000 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 12 kV
[ith] courant thermique conventionnel : 800 A ( 60 °C )
[icm] pouvoir assigné de fermeture en court-circuit : 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont75 kA 690 V AC 50/60 Hz sectionneur seulement
[ue] tension assignée d'emploi : 250 V CC690 V CA 50/60 Hz
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Non
Degré de pollution : 3

Caractéristiques complémentaires :

Type de commande : Poignée rotative
Couleur de poignée : Rouge
Mode d'installation : Fixe
Support de montage : PlatineRail
Raccordement amont : Façade
Raccordement aval : Façade
Puissance maximum : AC-23 : 250 kW 220/240 V AC 50/60 HzAC-23 : 710 kW 660/690 V AC 50/60 HzAC-23 : 400 kW 380/400 V AC 50/60 HzAC-23 : 560 kW 500/525 V AC 50/60 HzAC-23 : 500 kW 415 V AC 50/60 Hz
Service assigné : Ininterrompu
Classe de service intermittent : Classe 120 - 60 %
[icw] courant assigné de courte durée admissible : 10 kA ( 20 s ) conformément à IEC 60947-320 kA ( 3 s ) se conformer à IEC 60947-335 kA ( 1 s ) conformément à IEC 60947-342 kA ( 0.8 s ) conformément à IEC 60947-350 kA ( 0.5 s ) conformément à IEC 60947-38 kA ( 30 s ) conformément à IEC 60947-3
Durée de vie mécanique : 3000 cycle
Durée de vie électrique : DC-21A : 500 cycle 250 V DC 4 pôles en sérieAC-21A : 500 cycle 220/240 V AC 50/60 HzAC-21A : 500 cycle 380/415 V AC 50/60 HzAC-21A : 500 cycle 440/480 V AC 50/60 HzAC-21A : 500 cycle 480 V AC 50/60 Hz conformément à NEMAAC-21A : 500 cycle 500/525 V AC 50/60 HzAC-21A : 500 cycle 660/690 V AC 50/60 HzAC-22A : 500 cycle 220/240 V AC 50/60 HzAC-22A : 500 cycle 380/415 V AC 50/60 HzAC-22A : 500 cycle 440/480 V AC 50/60 HzAC-22A : 500 cycle 480 V AC 50/60 Hz conformément à NEMAAC-22A : 500 cycle 500/525 V AC 50/60 HzAC-22A : 500 cycle 660/690 V AC 50/60 HzAC-23A : 500 cycle 220/240 V AC 50/60 HzAC-23A : 500 cycle 380/415 V AC 50/60 HzAC-23A : 500 cycle 440/480 V AC 50/60 HzAC-23A : 500 cycle 480 V AC 50/60 Hz conformément à NEMAAC-23A : 500 cycle 500/525 V AC 50/60 HzAC-23A : 500 cycle 660/690 V AC 50/60 HzDC-21A : 500 cycle 125 V DC 2 pôles en sérieDC-22A : 500 cycle 125 V DC 2 pôles en sérieDC-22A : 500 cycle 250 V DC 4 pôles en sérieDC-23A : 500 cycle 125 V DC 2 pôles en sérieDC-23A : 500 cycle 250 V DC 4 pôles en série
Pas de raccordement : 70 mm
Hauteur : 300 mm
Largeur : 410 mm
Profondeur : 146,5 mm
Poids : 18 kg
