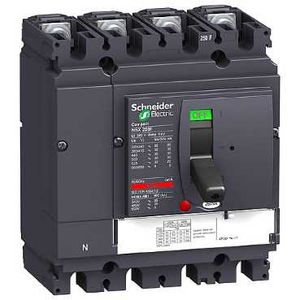

NSX250NA 4P INTERRUPTEUR-SECTIONNEUR COMPACT

Description

• Nom abrégé d'appareil : Compact NSX250NA
• Description des pôles : 4P
• Type de réseau : AC / DC
• Fréquence du réseau : 50/60 Hz
• [ie] courant assigné d'emploi : AC-22A : 250 A AC 50/60 Hz 220/240 V / AC-22A : 250 A AC 50/60 Hz 380/415 V / AC-22A : 250 A AC 50/60 Hz 440/480 V / AC-22A : 250 A AC 50/60 Hz 480 V NEMA AB1 / AC-22A : 250 A AC 50/60 Hz 500/525 V / AC-22A : 250 A AC 50/60 Hz 660/690 V / AC-23A : 250 A AC 50/60 Hz 220/240 V / AC-23A : 250 A AC 50/60 Hz 380/415 V / AC-23A : 250 A AC 50/60 Hz 440/480 V / AC-23A : 250 A AC 50/60 Hz 480 V NEMA AB1 / AC-23A : 250 A AC 50/60 Hz 500/525 V / AC-23A : 250 A AC 50/60 Hz 660/690 V / DC-22A : 250 A DC 250 V 1 pôle en série / DC-22A : 250 A DC 500 V 2 pôles en série / DC-22A : 250 A DC 500 V 3 pôle en série / DC-23A : 250 A DC 250 V 1 pôle en série / DC-23A : 250 A DC 500 V 2 pôles en série / DC-23A : 250 A DC 500 V 3 pôle en série
• [ui] tension assignée d'isolement : 800 V AC 50/60 Hz conformément à IEC 60947-3
• [uimp] tension assignéede tenue aux chocs : 8 kV conformément à IEC 60947-3
• [ith] courant thermique conventionnel : 250 A ( 60 °C )
• [icm] pouvoir assigné de fermeture en court-circuit : 330 kA avec coupe-circuit de protection en amont / 4.9 kA sectionneur seulement
• [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-3
• Codification du pouvoir de coupure : NA
• Aptitude au sectionnement : Oui conformément à EN 60947-3 / Oui conformément à IEC 60947-3
• Coupure pleinement apparente : Oui
• Coupure visible : Non
• Niveau de pollution : 3 conformément à IEC 60664-1

• Type de commande : Par maneton
• Mode d'installation : Fixe
• Support de montage : Plaque arrière
• Raccordement haut : Façade
• Raccordement bas : Façade
• [icw] courant assigné de courte durée admissible : 1.35 kA ( 20 s ) conformément à IEC 60947-3 / 3.5 kA ( 1 s ) conformément à IEC 60947-3 / 3.5 kA ( 3 s ) conformément à IEC 60947-3
• Durée de vie mécanique : 20000 cycle conformément à IEC 60947-3
• Durée de vie électrique : AC-22A : 15000 cycle 440 V AC 50/60 Hz In/2 conformément à IEC 60947-3 / AC-22A : 3000 cycle 690 V AC 50/60 Hz In conformément à IEC 60947-3 / AC-22A : 5000 cycle 500 V DC In (2 pôles en série) conformément à IEC 60947-3 / AC-22A : 6000 cycle 690 V AC 50/60 Hz In/2 conformément à IEC 60947-3 / AC-22A : 7500 cycle 440 V AC 50/60 Hz In conformément à IEC 60947-3 / AC-23A : 15000 cycle 440 V AC 50/60 Hz In/2 conformément à IEC 60947-3 / AC-23A : 3000 cycle 690 V AC 50/60 Hz In conformément à IEC 60947-3 / AC-23A : 5000 cycle 500 V DC In (2 pôles en série) conformément à IEC 60947-3 / AC-23A : 6000 cycle 690 V AC 50/60 Hz In/2 conformément à IEC 60947-3 / AC-23A : 7500 cycle 440 V AC 50/60 Hz In conformément à IEC 60947-3 / AC-22A : 10000 cycle 250 V DC En/2 (1 pôle) conformément à IEC 60947-3 / AC-23A : 10000 cycle 250 V DC En/2 (1 pôle) conformément à IEC 60947-3
• Pas de raccordement : 35 mm
• Hauteur : 161 mm
• Largeur : 140 mm
• Profondeur : 86 mm
• Masse du produit : 2.2 kg
