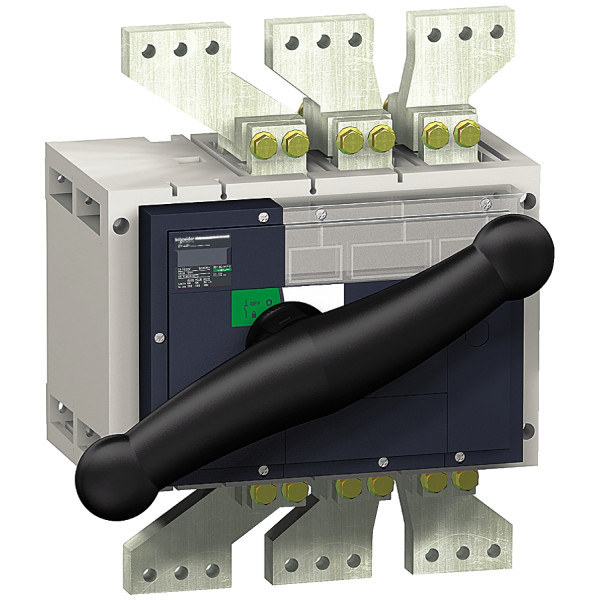

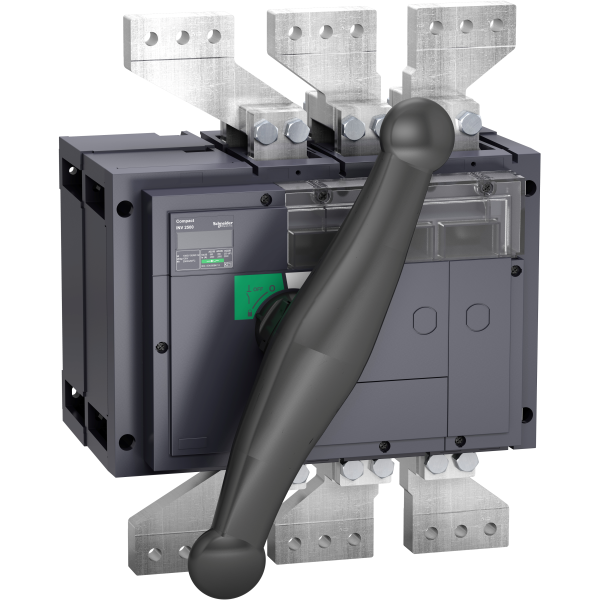

Schneider Electric Interrupteur sectionneur A Coupure Visible Interpact Inv2500 3P 2500 A
3120.70 € HT 3744.84 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 7489 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : Compact
Nom du produit : Compact INS
Fonction produit : Interrupteur-sectionneur
Nombre de pôles : 3P
Type de réseau : CACC
Fréquence du réseau : 50/60 Hz
[ie] courant assigné d'emploi : AC-22B : 2500 A AC 50/60 Hz 440/480 VAC-21B : 2500 A AC 50/60 Hz 380/415 VAC-21B : 2500 A AC 50/60 Hz 480 V NEMAAC-21B : 2500 A AC 50/60 Hz 500/525 VAC-22B : 2500 A AC 50/60 Hz 660/690 VAC-22B : 2500 A AC 50/60 Hz 220/240 VAC-22B : 2500 A AC 50/60 Hz 380/415 VAC-22B : 2500 A AC 50/60 Hz 480 V NEMAAC-21B : 2500 A AC 50/60 Hz 440/480 VDC-21B : 2500 A DC 125 V 2 pôles en sérieDC-22B : 2500 A DC 125 V 2 pôles en sérieAC-21B : 2500 A AC 50/60 Hz 660/690 VAC-22B : 2500 A AC 50/60 Hz 500/525 VAC-21B : 2500 A AC 50/60 Hz 220/240 V
[ui] tension d'isolement : 1000 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 12 kV
[ith] courant thermique conventionnel : 2500 A ( 60 °C )
[icm] pouvoir assigné de fermeture en court-circuit : 105 kA 690 V AC 50/60 Hz sectionneur seulement105 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont
[ue] tension assignée d'emploi : 125 V CC690 V CA 50/60 Hz
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Oui
Degré de pollution : 3
Caractéristiques complémentaires :
Type de commande : Poignée rotative frontale directe
Couleur de poignée : Noire
Mode d'installation : Fixe
Support de montage : PlatineRail
Raccordement amont : Façade
Raccordement aval : Façade
Service assigné : Ininterrompu
Classe de service intermittent : Classe 120 - 60 %
[icw] courant assigné de courte durée admissible : 11 kA ( 30 s ) conformément à IEC 60947-313 kA ( 20 s ) conformément à IEC 60947-330 kA ( 3 s ) conformément à IEC 60947-350 kA ( 0.5 s ) conformément à IEC 60947-350 kA ( 0.8 s ) conformément à IEC 60947-350 kA ( 1 s ) se conformer à IEC 60947-3
Durée de vie mécanique : 3000 cycle
Durée de vie électrique : DC-22B : 100 cycle 125 V DC 2 pôles en sérieAC-21B : 100 cycle 220/240 V AC 50/60 HzAC-21B : 100 cycle 380/415 V AC 50/60 HzAC-21B : 100 cycle 440/480 V AC 50/60 HzAC-21B : 100 cycle 480 V AC 50/60 Hz conformément à NEMAAC-21B : 100 cycle 500/525 V AC 50/60 HzAC-21B : 100 cycle 660/690 V AC 50/60 HzAC-22B : 100 cycle 220/240 V AC 50/60 HzAC-22B : 100 cycle 380/415 V AC 50/60 HzAC-22B : 100 cycle 440/480 V AC 50/60 HzAC-22B : 100 cycle 480 V AC 50/60 Hz conformément à NEMAAC-22B : 100 cycle 500/525 V AC 50/60 HzAC-22B : 100 cycle 660/690 V AC 50/60 HzDC-21B : 100 cycle 125 V DC 2 pôles en série
Pas de raccordement : 70 mm
Hauteur : 440 mm
Largeur : 347,5 mm
Profondeur : 227,5 mm
Poids : 35 kg
Caractéristiques techniques
Courant permanent nominal (iu) | 2500,0 A |
Nombre de pôles | 3,0 |
Intensité de court-circuit nominale conditionnelle iq | 100,0 kA |
Classe de protection (ip), face avant | Ip40 |
Nombre de contacts auxiliaires à deux directions | 4,0 |
Nombre d'interrupteurs | 1,0 |
Verrouillable | Oui |
Commande motorisée intégrée | Non |
Type de raccordement du circuit principal | Raccordement à vis |
Finition interrupteur de dispositif d'arrêt d'urgence | Non |
Finition de l'élément d'actionnement | Poignée tournante longue |
Finition interrupteur général | Oui |
Finition interrupteur de sécurité | Non |
Finition interrupteur de maintenance/réparation | Oui |
Courant nominal de courte durée admissible icw | 50,0 kA |
Couleur de l'élément d'actionnement | Noir |
Convient pour montage au sol | Oui |
Adapté à une fixation frontale à 4 trous | Oui |
Adapté à une fixation frontale centrale | Oui |
Adapté à un montage en distributeur | Oui |
Adapté à un montage intermédiaire | Non |
Tension de fonctionnement nominale max. ue en ca | 690,0 V |
Commande motorisée en option | Non |
Déclencheur voltmétrique en option | Non |
Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
Courant permanent nominal, ac-21, 400 v | 2500,0 A |
Finition de l'inverseur | Non |
Nombre de contacts auxiliaires à fermeture | 0,0 |
Nombre de contacts auxiliaires à ouverture | 0,0 |
Tension de fonctionnement normale | 690,0 V |
