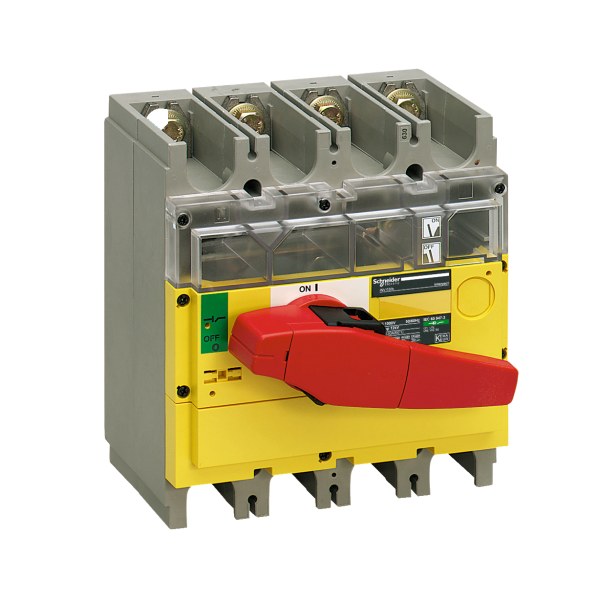

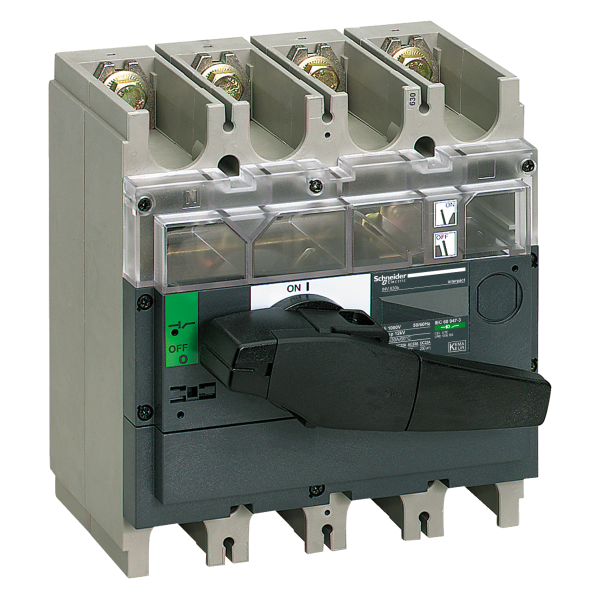

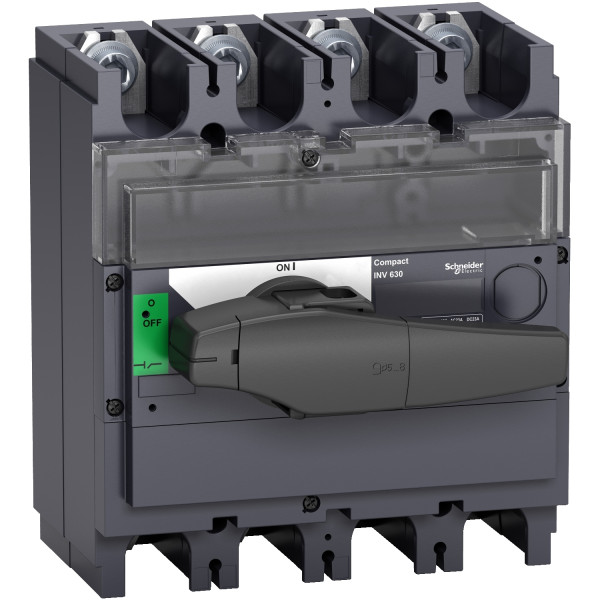

Schneider Electric Interrupteur sectionneur à Coupure Visible Interpact Inv630 4P 630 A
Schneider Electric Interrupteur sectionneur à Coupure Visible Interpact Inv630 4P 630 A
Schneider Electric Interrupteur sectionneur à Coupure Visible Interpact Inv630 4P 630 A
Schneider Electric Interrupteur sectionneur à Coupure Visible Interpact Inv630 4P 630 A
Schneider Electric Interrupteur sectionneur à Coupure Visible Interpact Inv630 4P 630 A
Schneider Electric Interrupteur sectionneur à Coupure Visible Interpact Inv630 4P 630 A
Schneider Electric Interrupteur sectionneur à Coupure Visible Interpact Inv630 4P 630 A

Photo(s) non contractuelle(s)

Schneider Electric Interrupteur sectionneur à Coupure Visible Interpact Inv630 4P 630 A

760.12 € HT 912.14 € TTC

Marque Schneider Electric

Référence 31175

EAN 3303430311751

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :

Gamme : Compact
Nom du produit : Compact INV
Nombre de pôles : 4P
Type de réseau : CACC
Fréquence du réseau : 50/60 Hz
Couleur de poignée : Noire
[ie] courant assigné d'emploi : AC-23A : 630 A CA 50/60 Hz 220/240 VAC-23A : 630 A CA 50/60 Hz 380/415 VAC-23A : 630 A CA 50/60 Hz 440/480 VAC-23A : 630 A AC 50/60 Hz 480 V NEMAAC-22A : 630 A CA 50/60 Hz 440/480 VDC-23B : 630 A DC 250 V 4 pôles en sérieAC-23B : 630 A CA 50/60 Hz 380/415 VAC-23B : 630 A CA 50/60 Hz 220/240 VDC-21A : 550 A DC 125 V 2 pôles en sérieAC-23A : 500 A AC 50/60 Hz 660/690 VDC-23A : 550 A DC 250 V 4 pôles en sérieAC-22A : 630 A CA 50/60 Hz 220/240 VDC-22A : 550 A DC 125 V 2 pôles en sérieAC-21A : 630 A AC 50/60 Hz 500/525 VAC-22A : 630 A CA 50/60 Hz 500/525 VAC-23B : 630 A AC 50/60 Hz 480 V NEMAAC-21A : 630 A AC 50/60 Hz 380/415 VAC-22A : 630 A CA 50/60 Hz 380/415 VAC-23B : 630 A AC 50/60 Hz 660/690 VAC-23A : 500 A AC 50/60 Hz 500/525 VDC-23A : 550 A DC 125 V 2 pôles en sérieAC-22A : 630 A AC 50/60 Hz 480 V NEMADC-22A : 550 A DC 250 V 4 pôles en sérieAC-21A : 630 A AC 50/60 Hz 480 V NEMAAC-21A : 630 A AC 50/60 Hz 220/240 VAC-22A : 550 A AC 50/60 Hz 660/690 VAC-21A : 630 A AC 50/60 Hz 660/690 VAC-23B : 630 A AC 50/60 Hz 440/480 VDC-23B : 630 A DC 125 V 2 pôles en sérieDC-21A : 550 A DC 250 V 4 pôles en sérieAC-21A : 630 A AC 50/60 Hz 440/480 VAC-23B : 630 A AC 50/60 Hz 500/525 V
[ui] tension d'isolement : 750 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 8 kV
[ith] courant thermique conventionnel : 630 A ( 60 °C )
[icm] pouvoir assigné de fermeture en court-circuit : 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont50 kA 690 V AC 50/60 Hz sectionneur seulement
[ue] tension assignée d'emploi : 250 V CC690 V CA 50/60 Hz
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Oui
Degré de pollution : 3

Caractéristiques complémentaires :

Type de commande : Poignée rotative
Mode d'installation : Fixe
Support de montage : PlatineRail
Raccordement amont : Façade
Raccordement aval : Façade
Puissance maximum : AC-23 : 200 kW 230 V NEMA AC 50/60 HzAC-23 : 200 kW 220/240 V AC 50/60 HzAC-23 : 315 kW 380/415 V AC 50/60 HzAC-23 : 375 kW 480 V NEMA AC 50/60 HzAC-23 : 400 kW 440 V AC 50/60 HzAC-23 : 400 kW 500/525 V AC 50/60 HzAC-23 : 560 kW 660/690 V AC 50/60 Hz
Service assigné : Ininterrompu
[icw] courant assigné de courte durée admissible : 11.5 kA ( 3 s ) conformément à IEC 60947-320 kA ( 1 s ) se conformer à IEC 60947-34 kA ( 30 s ) conformément à IEC 60947-34.9 kA ( 20 s ) conformément à IEC 60947-3
Durée de vie mécanique : 10000 cycle
Durée de vie électrique : DC-23A : 1000 cycle 250 V DCDC-23B : 200 cycle 250 V DCAC-21A : 1000 cycle 440 V AC 50/60 HzAC-21A : 1000 cycle 500 V AC 50/60 HzAC-21A : 1000 cycle 690 V AC 50/60 HzAC-22A : 1000 cycle 440 V AC 50/60 HzAC-22A : 1000 cycle 500 V AC 50/60 HzAC-22A : 1000 cycle 690 V AC 50/60 HzAC-23A : 1000 cycle 440 V AC 50/60 HzAC-23A : 1000 cycle 500 V AC 50/60 HzAC-23A : 1000 cycle 690 V AC 50/60 HzAC-23B : 200 cycle 500 V AC 50/60 HzAC-23B : 200 cycle 690 V AC 50/60 HzDC-21A : 1000 cycle 250 V DCDC-22A : 1000 cycle 250 V DC
Pas de raccordement : 45 mm
Hauteur : 205 mm
Largeur : 185 mm
Profondeur : 130 mm
Poids : 4,9 kg

Les avis clients

Caractéristiques techniques

Courant permanent nominal (iu) 630,0 A
Nombre de pôles 4,0
Intensité de court-circuit nominale conditionnelle iq 150,0 kA
Classe de protection (ip), face avant Ip40
Nombre de contacts auxiliaires à deux directions 4,0
Nombre d'interrupteurs 1,0
Verrouillable Oui
Commande motorisée intégrée Non
Type de raccordement du circuit principal Raccordement à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition de l'élément d'actionnement Poignée tournante longue
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Finition interrupteur de maintenance/réparation Oui
Puissance de fonctionnement nominale, ac-23, 400 v 315,0 kW
Courant nominal de courte durée admissible icw 20,0 kA
Couleur de l'élément d'actionnement Noir
Convient pour montage au sol Oui
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Oui
Adapté à un montage en distributeur Oui
Adapté à un montage intermédiaire Non
Tension de fonctionnement nominale max. ue en ca 690,0 V
Commande motorisée en option Non
Déclencheur voltmétrique en option Non
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Courant permanent nominal, ac-21, 400 v 630,0 A
Finition de l'inverseur Non
Courant permanent nominal, ac-23, 400 v 630,0 A
Nombre de contacts auxiliaires à fermeture 0,0
Nombre de contacts auxiliaires à ouverture 0,0
Tension de fonctionnement normale 690,0 V
