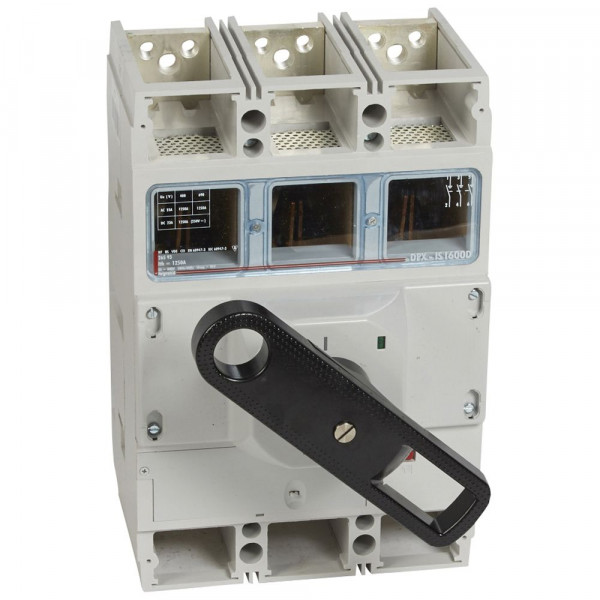

Interrupteur sectionneur DPX-IS 1600 - 1250 A - 3P - à déclenchement - commande frontale
2779.14 € HT 3334.97 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 6669 points de fidélité en achetant ce produit
Description
Caractéristiques générales
- DPX-IS à déclenchement
- Assurent la coupure en charge par sectionnement visible et action positive des contacts Fonction cadenassage intégrée dans la poignée Livrés avec : - plages de raccordement - cache-vis - réhausse de poignée Conformes à la norme NF IEC 60947-3 Catégorie d’emploi AC 23 A Reçoivent les mêmes auxiliaires électriques que les DPX permettant le contact auxiliaire d'alarme Se montent sur platine dans XL³
- Peuvent être associés à un relais différentiel à tore séparé, livrés sans déclencheur
Caractéristiques produit
- Commandes frontales
- 1 250 A
- 3P
Caractéristiques techniques
| Finition interrupteur de maintenance/réparation | Oui |
| Finition interrupteur de sécurité | Oui |
| Finition interrupteur général | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'inverseur | Non |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Commande motorisée en option | Non |
| Courant permanent nominal, ac-21, 400 v | 1250 A |
| Puissance de fonctionnement nominale, ac-23, 400 v | 500 kW |
| Convient pour montage au sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Commande motorisée intégrée | Non |
| Déclencheur voltmétrique en option | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Nombre de pôles | 3 |
| Courant nominal de courte durée admissible icw | 20 kA |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement normale | 690 V |
| Courant permanent nominal (iu) | 1250 A |
| Adapté à un montage intermédiaire | Non |
| Couleur de l'élément d'actionnement | Noir |
| Nombre de contacts auxiliaires à deux directions | 4 |
| Verrouillable | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Oui |
| Classe de protection (ip), face avant | Ip20 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
