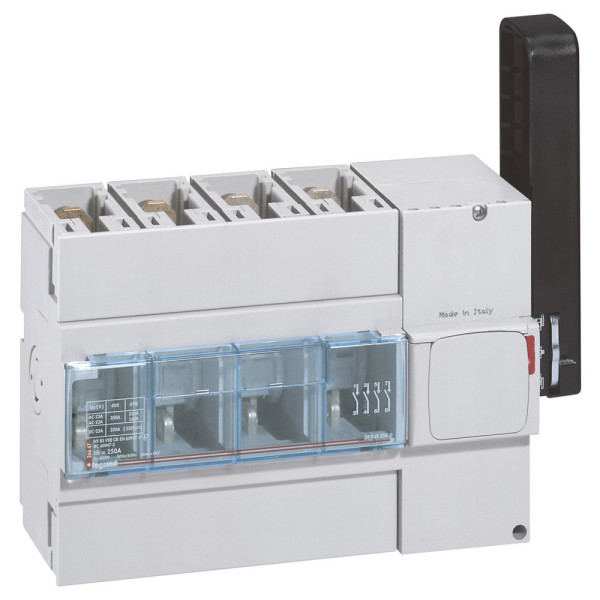

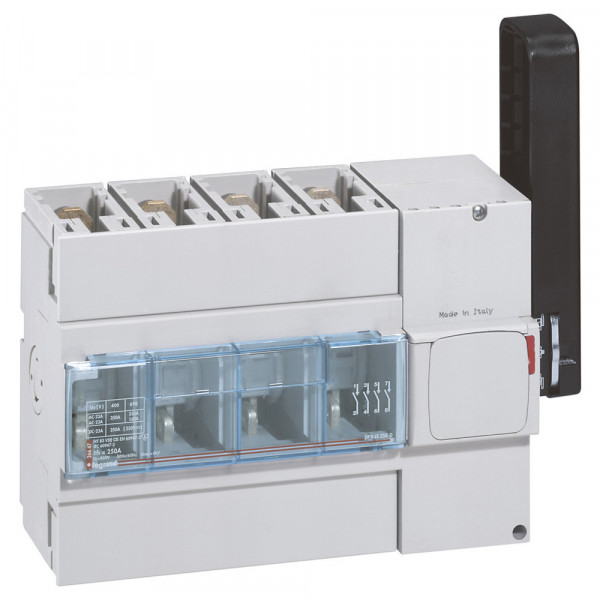

Interrupteur sectionneur DPX-IS 250 - 100 A - 4P - à déclenchement - commande latérale droite
538.98 € HT 646.78 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 1293 points de fidélité en achetant ce produit
Description
Caractéristiques générales
- DPX-IS à déclenchement
- Assurent la coupure en charge par sectionnement visible et action positive des contacts Fonction cadenassage intégrée dans la poignée. Raccordement par bornes à cages. Livrés avec cache-vis Conformes à la norme NF IEC 60947-3. Catégorie d’emploi AC 23 A Reçoivent les mêmes auxiliaires électriques que les DPX Le contact réf. 261 60 peut être contact auxiliaire d’alarme ou de précoupure selon la position de montage Se montent sur railsymétrique ou sur platine dans XL³
- Peuvent ent être associés à un relais différentiel à tore séparé, livrés sans déclencheur
Caractéristiques produit
- Commande latérale droite
- 100 A
- 4P
Caractéristiques techniques
| Finition interrupteur de maintenance/réparation | Oui |
| Finition interrupteur de sécurité | Oui |
| Finition interrupteur général | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'inverseur | Non |
| Finition de l'élément d'actionnement | Levier |
| Commande motorisée en option | Non |
| Courant permanent nominal, ac-21, 400 v | 100 A |
| Puissance de fonctionnement nominale, ac-23, 400 v | 40 kW |
| Convient pour montage au sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Commande motorisée intégrée | Non |
| Déclencheur voltmétrique en option | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Nombre de pôles | 4 |
| Courant nominal de courte durée admissible icw | 12 kA |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement normale | 690 V |
| Courant permanent nominal (iu) | 100 A |
| Adapté à un montage intermédiaire | Non |
| Couleur de l'élément d'actionnement | Noir |
| Nombre de contacts auxiliaires à deux directions | 3 |
| Verrouillable | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Oui |
| Classe de protection (ip), face avant | Ip20 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
