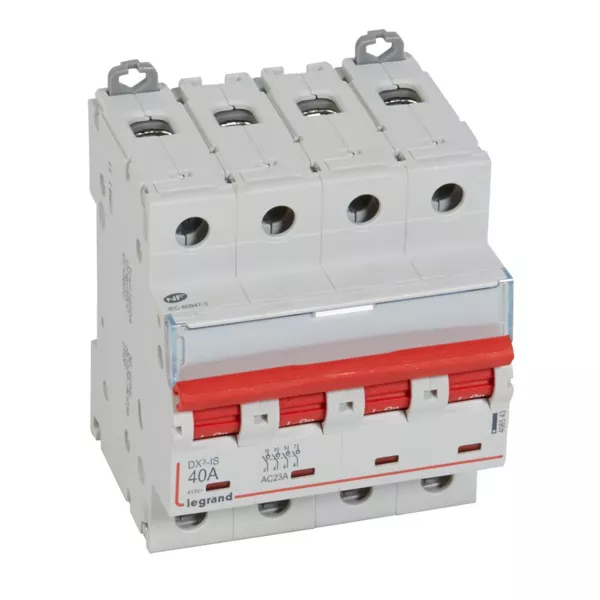

Interrupteur sectionneur de tête DX-IS -vis/vis- à déclenchement - 4P -400 V~- 40A -4 M
137.35 € HT 164.82 € TTC
Rupture temporaire
- A commander chez notre fournisseur
M'avertir de la prochaine remise en stock
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 329 points de fidélité en achetant ce produit
Description
Inter-sectionneurs à déclenchement
Cet interrupteur-sectionneur DX3-IS, de la marque Legrand, est un dispositif de commande et de protection d’installation électrique. Il permet l’isolation d’une section du circuit en présence de court-circuit ou en cas d’intervention. Cet appareil est équipé d’un maneton de commande permettant de rompre le circuit avec un pouvoir de fermeture de 3000 A en court-circuit. Cet interrupteur-sectionneur possède également 4 pôles capables de supporter une intensité de 40 A avec une tension de 415 V. Il est aussi compatible avec les dispositifs de déclenchement à distance comme les auxiliaires de commande.
Les + du produit :
- Compatible avec les auxiliaires de commande et de signalisation
- Voyant de signalisation d’état de fonctionnement de contact
Caractéristiques générales :
- Catégorie d'emploi AC 23 A suivant EN 60947-3
- Manette rouge
- Déclenchement à distance avec auxiliaire de commande associé
- Acceptent les auxiliaires de commande et de signalisation
- Acceptent les commandes motorisées jusqu\'à 63 A (2 et 4 modules)
- Indication visuelle de l\'état réel des contacts :
- position fermé ou défaut (voyant rouge - I)
- position ouvert (voyant vert) sur manette
- En cas de défaut lors de l\'ouverture, l\'indicateur en position rouge, signale le pôle défectueux, la manette étant en position centrale
Caractéristiques du produit :
Tétrapolaires 400 V~
- Intensité nominale : 40 A
- Nbre de modules : 4
- Tension assignée d'emploi : 415 V AC
- Fréquence assignée d'emploi : 50/60 Hz
- Pouvoir assigné de fermeture en court-circuit : 3000 A
- Protection des bornes contre les contacts directs, les corps solides et liquides : IP20
- Indice de protection contre les chocs mécaniques : IK04
- Températures de fonctionnement : - 25 °C à + 70 °C
- Température de stockage : - 40 °C à + 70 °C
Caractéristiques e-catalogue LEGRAND
Caractéristiques techniques
Finition interrupteur de maintenance/réparation | Non |
Finition interrupteur de sécurité | Oui |
Type de raccordement du circuit principal | Raccordement à vis |
Finition interrupteur général | Oui |
Tension de fonctionnement nominale max. ue en ca | 400 V |
Finition interrupteur de dispositif d'arrêt d'urgence | Non |
Finition de l'élément d'actionnement | Manette / levier |
Commande motorisée en option | Non |
Convient pour montage au sol | Non |
Adapté à une fixation frontale à 4 trous | Non |
Commande motorisée intégrée | Non |
Courant permanent nominal (iu) | 40 A |
Adapté à un montage intermédiaire | Non |
Verrouillable | Oui |
Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
Adapté à une fixation frontale centrale | Non |
Adapté à un montage en distributeur | Oui |
Nombre de pôles | 4 |
Classe de protection (ip), face avant | Ip20 |
Intensité de court-circuit nominale conditionnelle iq | 4500 kA |
